Epro MMS6312 مراقبة سرعة الدوران ثنائي القناة

Epro MMS6312المعلمات الرئيسية

التكامل المعياري وتوافق النظام

تم تصميم MMS6312 للتكامل السلس في نظام EPRO MMS 6000 ورفوف سلسلة IMR 6000 (عرض 12TE). يشغل فتحتين في إطار بحجم 3U ، وهو يدعم التثبيت القابل للتبديل السريع للصيانة دون توقف عن العمل. تعمل بصمتها المدمجة (100 × 160 × 30 مم) على تقليل مساحة الخزانة بنسبة ~ 50٪ مقارنة بالوحدات القديمة ، مع الحفاظ على التوافق مع مدخلات المستشعرات الزائدة عن الحاجة وإمدادات الطاقة.

هندسة المعالجة والاتصالات

المعالج الأساسي: يستخدم معالج ARM Cortex-A9 32 بت يعمل بسرعة 1 جيجاهرتز ، مقترنا بذاكرة وصول عشوائي 1 جيجابايت وذاكرة فلاش 128 ميجابايت لمعالجة البيانات في الوقت الفعلي وتنفيذ المنطق .

تكوين الإدخال / الإخراج: يتميز ب 32 مدخلا رقميا و 32 مخرجا رقميا و 8 مدخلات تناظرية و 2 مخرجات تناظرية للتكامل متعدد المستشعرات.

دعم البروتوكول: يتضمن EtherCAT و Profinet و Modbus TCP / IP لقابلية التشغيل البيني مع أنظمة الأتمتة الصناعية ، جنبا إلى جنب مع RS-485 للاتصال بمجموعة تشخيص MMS 6850 من EPRO.

ديناميكيات إدخال المستشعر

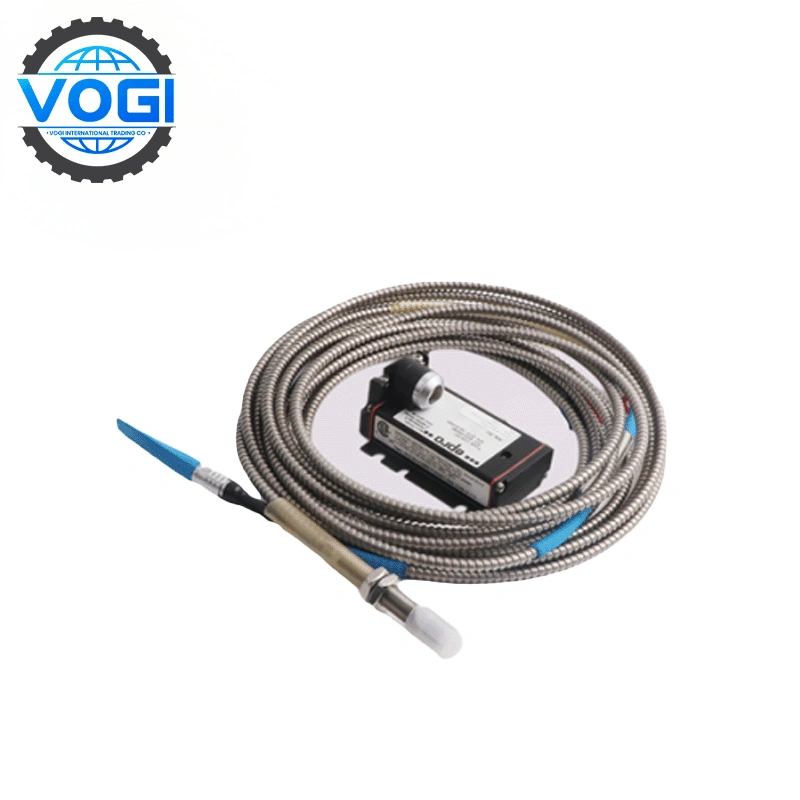

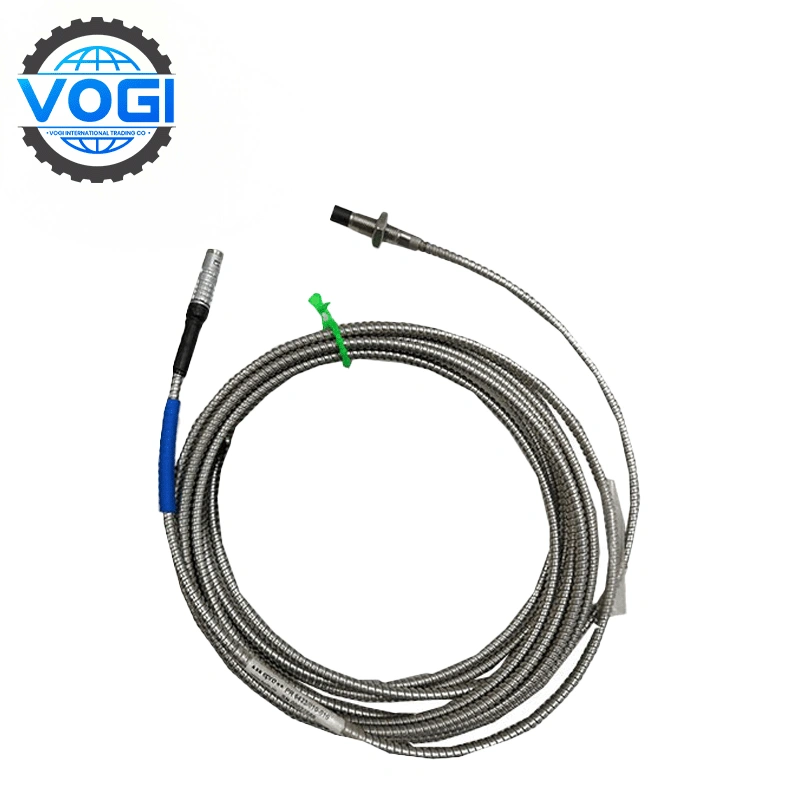

التوافق: يعمل مع مجسات التيار الدوامي (على سبيل المثال ، PR 6422 / PR 6425 ، PR 9376) وأجهزة استشعار النبض (PR 6453) ، مما يوفر ±جهد إثارة 27.3 فولت تيار مستمر لكل قناة.

نطاق التردد: قابل للتكوين حتى 20 كيلو هرتز ، مما يترجم إلى 65,535 دورة في الدقيقة للمراقبة الدورانية عالية السرعة.

الاختبار الذاتي: تتحقق التشخيصات المتكاملة من سلامة المستشعر وأعطال الكابلات واستمرارية الإشارة ، مما يؤدي إلى تشغيل تنبيهات مسبقة عبر مصابيح LED في اللوحة الأمامية.

القوة والمرونة البيئية

مدخلات الطاقة الزائدة عن الحاجة: تضمن إمدادات التيار المستمر المزدوجة 18-31.2 فولت مع فصل الصمام الثنائي التشغيل دون انقطاع في ظل تقلبات الجهد.

استهلاك الطاقة: ≤6 واط تحت الحمل الكامل ، متوافق مع IEC 654-2 Class DC4.

نطاق درجة الحرارة: يعمل عند 0 درجة مئوية إلى 65 درجة مئوية ويتحمل ظروف التخزين / النقل من -40 درجة مئوية إلى 70 درجة مئوية.

مقاومة الاهتزاز: يتحمل اهتزازات 20 م² (55-150 هرتز) وصدمات ميكانيكية 98 م/ث² وفقا لمعايير IEC 68-2.
