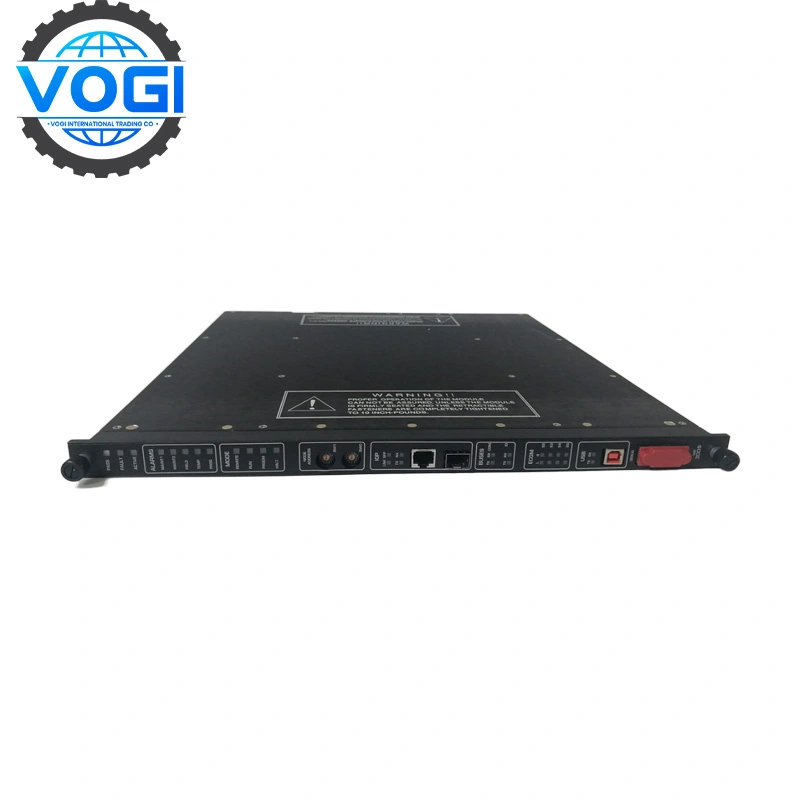

وحدة المعالج الرئيسي المحسن Triconex 3009 (UMP)

وسم	تريكونكس
رقم الوحدة	تراكونكس 3009
سعر الوحدة	8000 دولار
بلد المنشأ	الولايات المتحدة الأمريكية
ثقل	0.8 كجم
شهادة	C/O من الغرفة التجارية C / Q من الشركة المصنعة
الضمان	12 شهرا
كمية المخزون	10

المعالج الرئيسي المحسن Triconex 3009 (UMP) هو وحدة التحكم المنطقية الأساسية للسلامة في نظام Trident TMR. ينفذ منطق السلامة والعملية SIL-3 مع التكرار والتشخيصات المختومة بالوقت واتصال الإدخال / الإخراج الآمن وأعلى وقت تشغيل.

أضف إلى السلة

إرسال استفسار

وصف

الدفع والأمن

تنزيل ورقة البيانات

وصف

مدخلات الطاقة الرئيسية: 24 فولت تيار مستمر (19.2-30 فولت تيار مستمر)
معالج التطبيق: QorIQ P1021 ثنائي النواة ، 800 ميجاهرتز ، 32 كيلوبايت L1 ، ذاكرة تخزين مؤقت L2 سعة 2 ميجابايت
الذاكرة: 256 ميجابايت ذاكرة الوصول العشوائي (DRAM) ، 2 ميجابايت SRAM مدعومة بالبطارية ، 128 ميجابايت Flash PROM
سرعة TriBus: 25 ميجابت في الثانية في هيكل 8xxx ؛ ما يصل إلى 1 جيجابت في الثانية في هيكل 8120E
الانجراف على مدار الساعة: ±2 ثانية/يوم، بحد أقصى ±2.16 ثانية/يوم على البطارية
منافذ إيثرنت: 2 × 10/100 ميجابت في الثانية
المنافذ التسلسلية: 2 × RS-232 (معزولة بصريا) ، RS-485 بسرعة 2 ميجابت في الثانية
استهلاك الطاقة: حوالي 14 وات
درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية

الدفع والأمن

بنك المستفيد: سيتي بنك إن إيه
عنوان المستفيد:برج البطل ، طريق ثري جاردن ، سنترال ، هونغ كونغ
المستفيد: شركة فوجي للتجارة الدولية المحدودة
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز السويفت: CITIHKHX (CITIHKHXXXX * إذا كانت هناك حاجة إلى 11 حرفا)
مصطلح الدفع: T / T

تنزيل ورقة البيانات

الميزات الرئيسية ل Triconex 3009

يضمن التكرار المعياري الثلاثي معالجة حرجة متسامحة مع الأخطاء
تفصل البنية ثنائية النواة بين مهام التطبيق والإدخال/الإخراج لتحقيق الكفاءة
يدعم TriBus عالي السرعة معدل نقل بيانات يصل إلى 1 جيجابت في الثانية في هيكل محسن
تعمل التشخيصات المدمجة والضبط الزمني الدقيق للأحداث (SOE) على تحسين الرؤية
يسمح التصميم القابل للتبديل دون إيقاف التشغيل بالصيانة دون تعطل

مقارنة الأداء

البارامتر	3008	3009 (UMP)	سلسلة MP3600
وحده المعالجه المركزيه	MPC860 50 ميجاهرتز	P1021 ثنائي النواة بسرعة 800 ميجاهرتز	ARM Cortex-A53 ≥1.2 جيجاهرتز
الدرهم	16 ميغابايت	256 ميغابايت	≥4 جيجابايت DDR4
سرعة TriBus	25 ميجابت في الثانية	حتى 1 جيجابت في الثانية	1 جيجابت في الثانية
تشخيص	معيار	محسن مع الشركات المملوكة للدولة	التشخيص الكامل + OPC UA

ملخص:
توفر الوحدة 3009 32 مخرجات رقمية خاضعة للإشراف مع تكرار TMR. توفر وحدات إخراج Triconex الأخرى (على سبيل المثال ، 3623 ، 3624) نقاطا أقل أو متغيرات غير خاضعة للإشراف للتطبيقات الأقل أهمية.

حالات التعاون النموذجية

الرقابة العالمية على سلامة المصافي
تنفذ وحدات "الدماغ" 3009 منطق إيقاف التشغيل في حالات الطوارئ وتسجيل الأحداث بختم زمني والتكرار في رفوف الأمان الموزعة، مما يضمن التشغيل المستمر أثناء الصيانة.
حماية توربينات محطة توليد الكهرباء الأوروبية
تستخدم في أنظمة سلامة التوربينات لإدارة تسلسل الرحلات وتبسيط التشخيص بدقة عالية وتصميم آمن من الفشل.
التحكم في دفعات البتروكيماويات الآسيوية
تم نشرها لوصفات الدفعات المعقدة وأقفال السلامة ؛ يعمل التكرار والتسجيل التشخيصي على تحسين السلامة التشغيلية.
منصات النفط والغاز البحرية
المعالج المركزي في رفوف الانزلاق البحرية. يحافظ التصميم القوي والتكرار ثنائي النواة على الأداء الحرج للسلامة في ظل الظروف القاسية.
