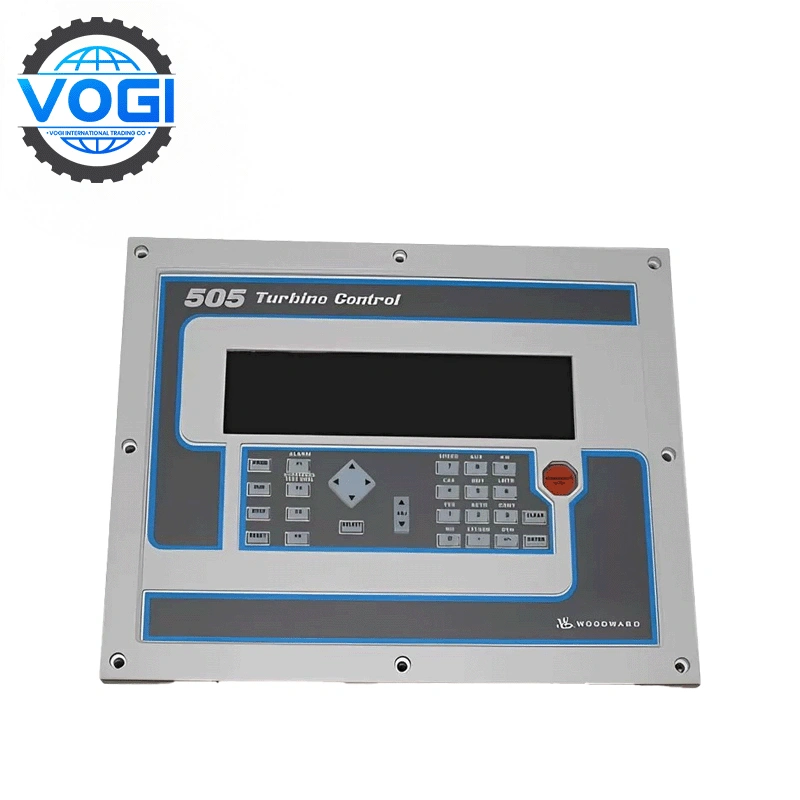

وودوارد 9907-162 / 9907-164 505 المحافظ الرقمي

وسم	وودوارد
رقم الوحدة	9907-162 9907-164
ثمن	1200 دولار
ثقل	4 كجم
بلد المنشأ	الولايات المتحدة الأمريكية
شهادة	الشهادات: C/O من الغرفة التجارية C / Q من الشركة المصنعة
الضمان	12 شهرا
كمية المخزون	10

وصف

الدفع والأمن

تنزيل ورقة البيانات

وصف

وودوارد 9907المعلمات الرئيسية

التصميم الأساسي:

بنية قائمة على المعالجات الدقيقة محسنة لتوربينات البخار أحادية الاستخراج / الإدخال ، ودعم المشغلات المنقسمة (1-2) لتنظيم صمامات البخار الداخلية.

قابلة للبرمجة الميدانية عبر لوحة مفاتيح متعددة الوظائف ذات 30 مفتاحا وشاشة LED مزدوجة الخط (24 حرفا لكل سطر) ، مما يتيح إجراء تعديلات في الوقت الفعلي للتحكم في المنطق ونقاط الضبط.

المرونة البيئية:

يعمل في درجات حرارة من -20 درجة مئوية إلى + 60 درجة مئوية ، مع تحمل تخزين من -40 درجة مئوية إلى + 85 درجة مئوية.

حاوية NEMA 4X / IP56 اختيارية للحماية من الغبار ودخول المياه والعوامل المسببة للتآكل ، على الرغم من أن الإدارة الحرارية قد تتطلب اعتبارات تدفق الهواء.

التكوين الكهربائي والإخراج:

الإدخال: +24 فولت تيار مستمر عند 1 أمبير ؛ تشمل المخرجات قناتي مشغل ، و 8 مخرجات ترحيل ، و 6 مخرجات تيار قابلة للبرمجة (4-20 مللي أمبير).

أزرار اختبار مدمجة للتوقف في حالات الطوارئ والسرعة الزائدة لتدخلات السلامة السريعة.

الاتصالات والبرمجيات:

يدعم بروتوكولات وواجهات RS-232/422/485 مع برنامج OpView™ و 505View لتشخيص النظام ومراقبته.

الدفع والأمن

بنك المستفيد: سيتي بنك إن إيه
عنوان المستفيد:برج البطل ، طريق ثري جاردن ، سنترال ، هونغ كونغ
المستفيد: شركة فوجي للتجارة الدولية المحدودة
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز السويفت: CITIHKHX (CITIHKHXXXX * إذا كانت هناك حاجة إلى 11 حرفا)
مصطلح الدفع: T / T

تنزيل ورقة البيانات

مقارنة بين Woodward 9907-162 و Woodward 9907-164

باب	وودوارد 9907-162	وودوارد 9907-164
التصميم الأساسي	وحدة تحكم قائمة على المعالجات الدقيقة للتوربينات البخارية.	وحدة تحكم قائمة على المعالجات الدقيقة مع إمكانات معالجة محسنة في الوقت الفعلي.
الميزات المشتركة	- مدخلات 24 فولت تيار مستمر ، مشغلات منقسمة المرحلة - خيار الضميمة NEMA 4X / IP56 - واجهات RS-232/422/485	- نفس المواصفات الكهربائية والمرفقات الوعرة - تم تضمين بروتوكولات الاتصال الأساسية.
وظيفه	التركيز: التحكم في الاستخراج / القبول الفردي.- التوقف في حالات الطوارئ ، أزرار اختبار السرعة الزائدة.- 8 مخرجات مرحل.	التركيز: أتمتة العمليات المتقدمة.- تجنب السرعة الحرجة ، تسلسلات البدء التلقائي.- تكامل Modbus و PID.
تكوين الإدخال/الإخراج	2 قناة مشغل ، 6 مخرجات تيار قابلة للبرمجة (4-20 مللي أمبير).	16 مدخل اتصال (4 ثابت + 12 قابل للبرمجة) ، 6 مدخلات تناظرية قابلة للتكوين (4-20 مللي أمبير).
الاستخدام التشغيلي	مثالية للتوربينات أحادية الصمام في المضخات أو الضواغط أو الأنظمة الصناعية الأساسية.	مناسب للتوربينات متعددة المراحل التي تتطلب الدقة (على سبيل المثال ، محطات الطاقة ، مزامنة الشبكة).
برمجيات	متوافق مع OpView™ و 505View للتشخيص.	يدعم تكامل HMI / SCADA المباشر عبر Modbus.
بيئي	يعمل عند -20 درجة مئوية إلى + 60 درجة مئوية ؛ مقاومة الرطوبة القياسية.	تم اختباره للرطوبة النسبية بنسبة 95٪ عند 20-55 درجة مئوية ؛ مقاومة معززة للرطوبة.
