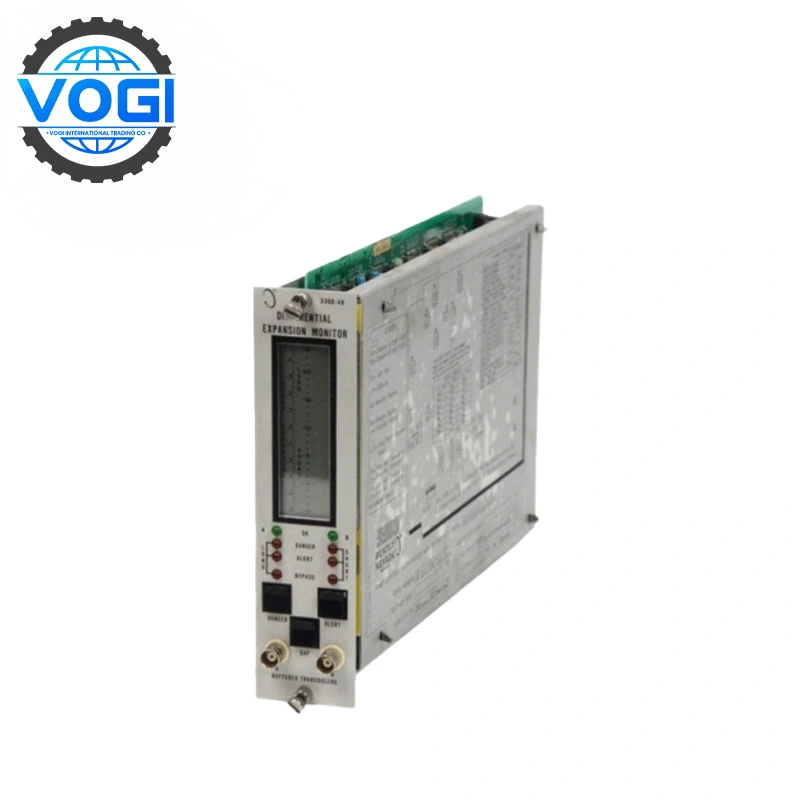

وحدة مراقبة التمدد التفاضلي Bently Nevada 3300/46
| العلامة التجارية | Bently Nevada |
| رقم الوحدة | 3300/46 |
| رقم الطلب | 3300/46 |
| سعر الوحدة | $500 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.8 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 1 |
Bently Nevada 3300/46 هو وحدة مراقبة التمدد التفاضلي من النوع المائل، مصممة خصيصًا للقياس الدقيق لفرق التمدد الحراري المحوري بين الدوار والغلاف في الآلات الدوارة الكبيرة.
Bently Nevada3300/46 المعلمات الرئيسية
|
المعلمة |
المواصفات |
الشروط |
|
نطاق القياس |
±2.0 ملم |
النطاق الخطي الكامل |
|
الدقة |
1 ميكرومتر |
عند تحويل ADC بدقة 24 بت |
|
استجابة التردد |
0.5 هرتز – 1 كيلو هرتز |
التقاط الإشارة الديناميكية |
|
إشارة الخرج |
4–20 مللي أمبير (لكل قناة) |
خطي لـ DE، حمل ≤500 أوم |
|
مرحلات الإنذار |
2 × SPDT لكل قناة |
5 أمبير / 250 فولت تيار متردد (مشغلات الإنذار/الخطر) |
|
مصدر الطاقة |
24 فولت تيار مستمر ±10% |
عبر اللوحة الخلفية لحامل 3300 |
|
درجة حرارة التشغيل |
من -20 درجة مئوية إلى +70 درجة مئوية |
رطوبة ≤90% بدون تكاثف |
|
الامتثال |
API 670 (الطبعة الرابعة) |
TSI (أجهزة مراقبة التوربينات) |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
مقارنة مع النماذج المماثلة والبدائل
|
الطراز |
المزايا |
العيوب |
|
Bently Nevada 3300/46 |
خوارزمية الانحدار تنتج قيم التمدد مباشرة؛ تقلل من أخطاء تحويل الإشارة |
مراقبة أحادية الوظيفة؛ لا يدعم دمج قياس الاهتزاز/درجة الحرارة |
|
3300/45 (جهاز مراقبة DE مزدوج) |
تكرار ثنائي القناة؛ يدعم أوضاع قياس تكميلية |
يتطلب معاير انحدار خارجي؛ يزيد من تعقيد الإعداد |
|
بديل: 3500/45E |
تشخيصات System 1® المتكاملة؛ كثافة قنوات أعلى بنسبة 50% |
يتطلب استبدال حامل 3500؛ تزيد تكلفة الترقية بنسبة 60% |
|
بديل: 3701 ADAPT |
بنية موزعة؛ يدعم النقل اللاسلكي |
متوافق مع الاهتزاز/مقياس الدوران فقط؛ لا يمكنه مراقبة معلمات التمدد التفاضلي |
اقتراح الترقية:
تم إيقاف سلسلة 3300 (تم إخراجها تدريجياً في 2014)، يمكن لمستخدمي Bently Nevada 3300/46 الترقية إلى 3500/45E:
المزايايتم الاحتفاظ بتوافق المستشعر الأصلي، وتضاف ميزات "تحذير معدل التمدد الحراري" وتشخيص صحة المستشعر؛
العيوب:يجب تعديل لوحة الخزانة (يزيد ارتفاع حامل 3500 بمقدار 0.78 بوصة)
