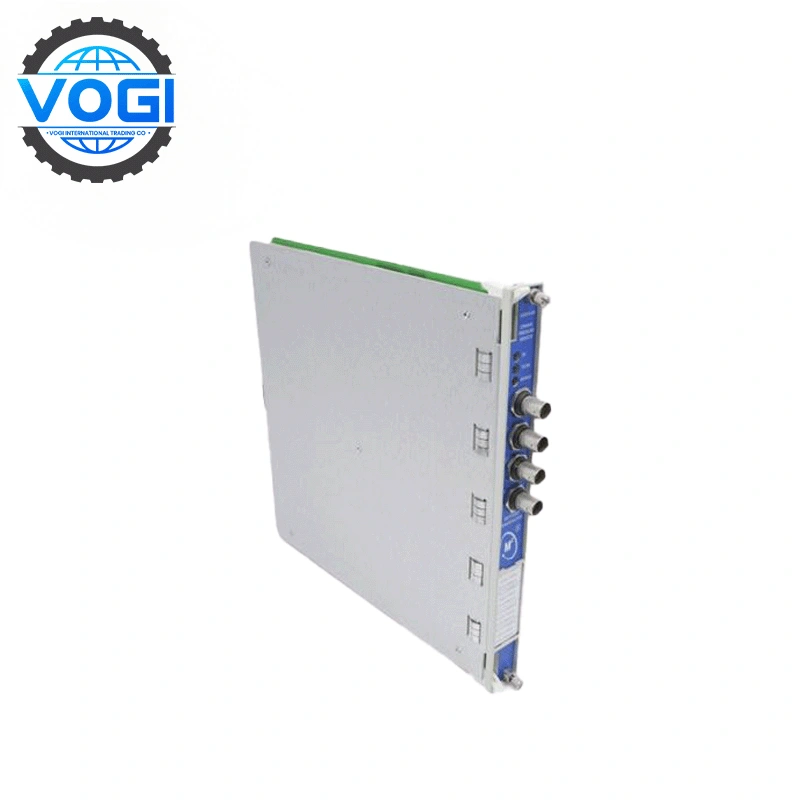

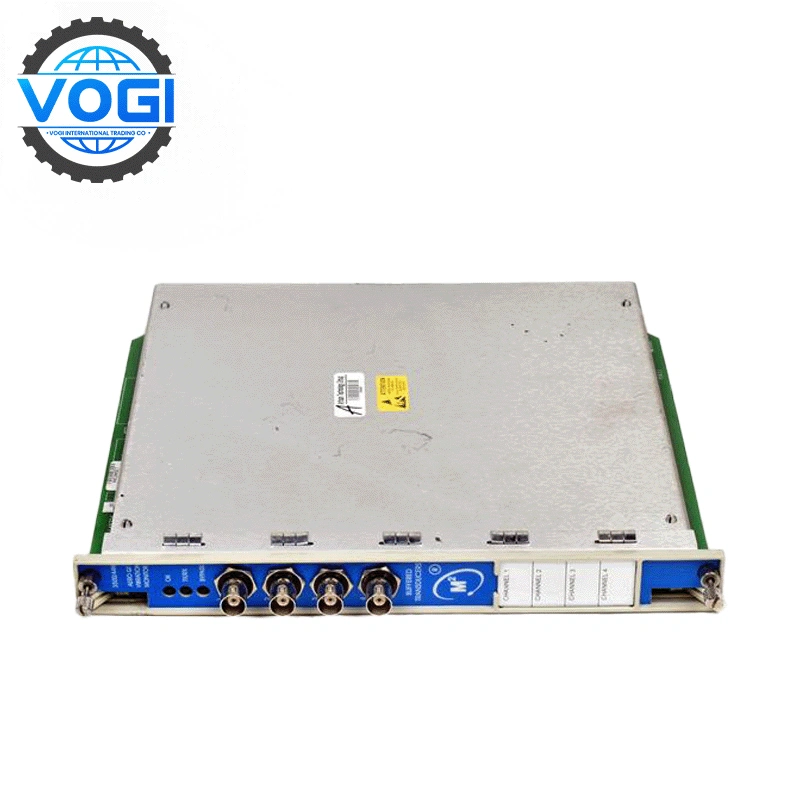

مراقب الاهتزاز لتوربينات الغاز Bently Nevada 3500/44M
| العلامة التجارية | Bently Nevada |
| رقم الوحدة | 3500/44M |
| سعر الوحدة | 800 دولار |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.86 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 5 |
Bently Nevada 3500/44M هو وحدة مراقبة اهتزاز رباعية القنوات مصممة لتوربينات الغاز المشتقة من الطيران. الغرض الأساسي منها هو جمع المعلمات مثل السرعة وتسارع/سرعة الاهتزاز في الوقت الفعلي، ومقارنة عتبة الإنذار المضبوطة مسبقًا لتفعيل حماية الإيقاف، ومنع السرعة الزائدة والاندفاع (الطفرة) والأعطال الأخرى.
Bently Nevada3500/44M المعلمات الرئيسية
|
المعلمة |
المواصفات |
|
قنوات الإدخال |
4 |
|
ممانعة الإدخال |
>95 كيلو أوم (Aero GT I/O) |
|
استهلاك الطاقة |
7.7 واط (نموذجي) |
|
الحساسية |
3.94 مللي فولت/(مم/ث) أو 5.71 مللي فولت/(مم/ث) |
|
استجابة التردد |
4 هرتز – 30 كيلو هرتز (مباشر)، 18 هرتز – 14.5 كيلو هرتز (تسارع مدمج) |
|
الدقة |
±0.33% من المدى الكامل (نموذجي)، ±1% من المدى الكامل (الحد الأقصى) |
|
مرشح التتبع |
60–240,000 دورة في الدقيقة |
|
نقاط ضبط الإنذار |
0–100% من المدى الكامل |
|
خرج المسجل |
4–20 مللي أمبير |
|
طاقة محول الطاقة |
-23 فولت تيار مستمر، 43 مللي أمبير كحد أقصى |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +85 درجة مئوية |
|
الشهادات |
API 670، ATEX/IECEx T4، SIL 2 |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
المنتجات المتوافقة مع Bently Nevada 3500/44M
أجهزة الاستشعار والواجهات:تُطلب وحدات الواجهة Bently Nevada 86517/86497 للتوصيل بأجهزة استشعار السرعة، وهي متوافقة مع مجسات التيار الدوامي من سلسلة 3300 وأجهزة قياس السرعة Velomitor.
حامل النظام والاتصالات:مدمجة في الحامل 3500/05، ويتم تزويدها بالطاقة من وحدة الطاقة 114M5335-01؛ ويتم الاتصال بـ DCS أو برنامج System 1* عبر بوابة الاتصال 3500/92 لتشخيص الأعطال.
وحدة التنفيذ:يمكن لخرج الإنذار تشغيل وحدة الترحيل 3500/32 لتنفيذ الإيقاف، أو الربط مع نظام اكتساب البيانات الديناميكية TDXnet لتسجيل أشكال الموجات العابرة.
أمثلة تطبيقات هندسية أجنبية
مولد كهرباء في حقل نفط ببحر الشمال:
تستخدم منصة نرويجية في البحر المفتوح تكوين Bently Nevada 3500/44M TMR لمراقبة توربينات الغاز RB211. التصميم المكرر يتجنب الإيقافات العرضية الناتجة عن تآكل رذاذ الملح، مما يقلل الخسائر بمقدار 1.2 مليون دولار سنويًا.
محطة طاقة الدورة المركبة في أمريكا الشمالية:
يدمج نظام LM6000 في تكساس مجموعات متعددة من Bently Nevada 3500/44M، ويلتقط رنين الشفرات فوق 2000 هرتز من خلال الترشيح الممرر للنطاق للتحذير من فشل تشقق الشفرات.
