مراقب الموضع Bently Nevada 3500/45
| العلامة التجارية | Bently Nevada |
| رقم الوحدة | 3500/45 |
| رقم الطلب | 176449-04 |
| سعر الوحدة | $600 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.6 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 5 |
وحدة مراقبة الموضع Bently Nevada 3500/45 هي جهاز مراقبة رباعي القنوات مصمم لحماية الآلات الصناعية. ويُستخدم للكشف في الوقت الفعلي عن المعلمات الرئيسية مثل الإزاحة المحورية والتمدد التفاضلي وموضع الصمامات للآلات الدوارة.
Bently Nevada3500/45 المعلمات الرئيسية
|
المعلمة |
المواصفات |
|
قنوات الإدخال |
4 قنوات |
|
أنواع المدخلات |
مسبارات القرب، محولات RPT، محولات LVDT للتيار المستمر/المتردد، مقاييس الجهد الدوارة |
|
نطاق إشارة الإدخال |
من -10 فولت تيار مستمر إلى +10 فولت تيار مستمر |
|
استهلاك الطاقة |
10.5 واط (نموذجي) |
|
ممانعة الإدخال |
1 ميجا أوم (LVDT تيار مستمر)، 10 كيلو أوم (مسبار القرب/RPT)، 137 كيلو أوم (LVDT تيار متردد)، 200 كيلو أوم (مقياس جهد) |
|
الحساسية |
الدفع المحوري: 3.94 مللي فولت/ميكرومتر أو 7.87 مللي فولت/ميكرومتر؛ التمدد التفاضلي: 0.394–7.874 فولت/مليمتر |
|
الدقة |
±0.33% من المدى الكامل (نموذجي)، ±1% كحد أقصى |
|
استجابة التردد |
مرشح مباشر: -3 ديسيبل عند 1.2 هرتز؛ مرشح الفجوة: -3 ديسيبل عند 0.41 هرتز |
|
المخرجات |
مخرجات تسجيل 4-20 مللي أمبير (خطأ ±0.25% عند 25 درجة مئوية)؛ مؤشرات LED أمامية (OK/TX/RX/Bypass) |
|
درجة حرارة التشغيل |
من -30 درجة مئوية إلى +65 درجة مئوية |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
منتجات متوافقة مع Bently Nevada 3500/45
المكونات المطلوبة

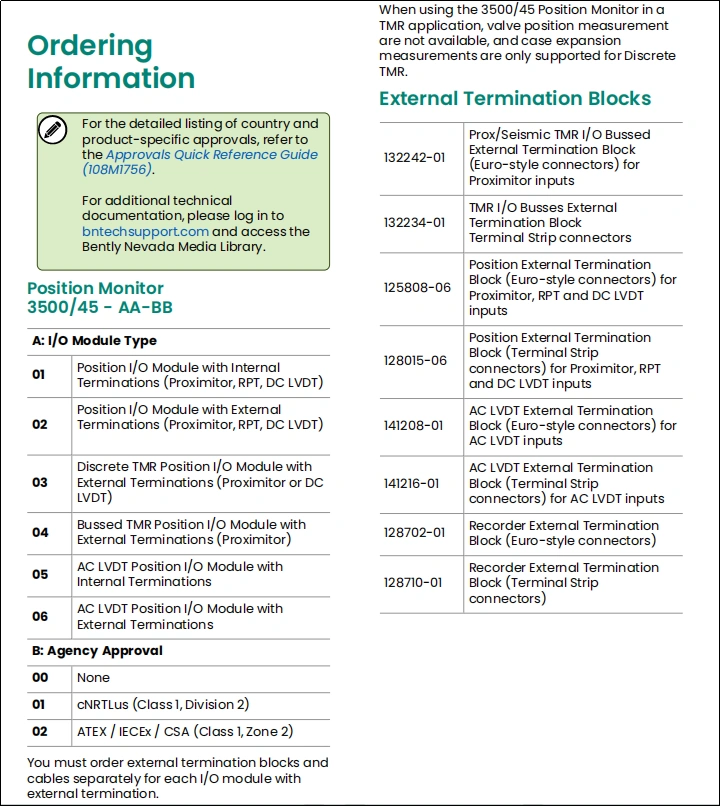

وحدات الإدخال/الإخراج: يتم اختيارها وفقًا لنوع المستشعر (مثل وحدة طرفية داخلية 135137-01، وحدة LVDT تيار متردد 139554-01).
الحامل ومصدر الطاقة: حامل 3500/05 + مصدر طاقة احتياطي 3500/15 (يدعم إدخال تيار متردد/تيار مستمر).
واجهة الاتصال: وحدة 3500/22M TDI للاتصال ببرنامج التشخيص System 1®.
المكونات التوسعية
وحدة الترحيل: 3500/32M (4 قنوات) تقوم بتشغيل الإنذار/الإيقاف.
حاجز الأمان: حاجز عزل آمن بطبيعته (بيئة Class 1 Div 2)
مقارنة مع النماذج المماثلة والبدائل
|
الطراز |
الاختلافات الوظيفية |
مقارنة المزايا/العيوب |
|
3500/42M |
مراقبة اهتزاز مخصصة (اهتزاز العمود/الهيكل)، تحليل طيف FFT |
متفوقة لتحليل الاهتزاز الديناميكي، لكنها لا تغطي مراقبة الموضع؛ نشر تكميلي مع Bently Nevada 3500/45. |
|
3500/45 TMR |
نسخة احتياطية (تتطلب وحدات إدخال/إخراج 03/04)، تدعم التصويت الثلاثي |
موثوقية محسنة (MTBF > 75 عامًا)، ولكن تكلفة أعلى بنسبة 30% ووظيفة موضع الصمام معطلة. |
