اختيار النموذج
9200-AA-BB-CC-DD | |||
AA: زاوية تركيب محول الطاقة / خيار الحد الأدنى لتردد التشغيل | |||
01 | 0±2.5، 4.5 هرتز (270 نسخة في الدقيقة) | 06 | 0±100، 10 هرتز (600 نسخة في الدقيقة) |
02 | 45±2.5، 4.5 هرتز (270 نسخة في الدقيقة) | 09 | 0±180، 15 هرتز (900 نسخة في الدقيقة) |
03 | 90±2.5، 4.5 هرتز (270 نسخة في الدقيقة) |
|
|
BB: خيار الموصل / الكابل | |||
01 | الحامل العلوي (بدون كابل) | 05 | الحامل العلوي للكتلة الطرفية (لا كابل) |
02 | الحامل الجانبي (بدون كابل | 12 | موصل ClickLoc متحد المحور مصغر ، كابل FluidLoc |
10 | 10 أقدام (3.0 متر) | 15 | 15 قدما (4.6 متر) |
22 | 22 قدما (6.7 متر) | 32 | 32 قدما (9.8 متر) |
50 | 50 قدما (15.2 مترا) |
|
|
CC: خيار قاعدة التركيب | |||
01 | مدور; 1/4-20 مسمار UNC | 07 | تعميم معزول 1/4-28 مسمار مؤسسة الأمم المتحدة |
02 | مدور; 1/4-28 مسمار مؤسسة الأمم المتحدة | 08 | شفة مستطيلة معزولة |
03 | شفة مستطيلة | 09 | تعميم معزول 5/8-18 مربط مؤسسة الأمم المتحدة |
04 | مدور; مع ثلاثة ترصيع ملولبة 8-32 على دائرة مسمار قطرها 44 مم (1.75 بوصة) | 10 | مدور; مسمار M10X1 |
05 | لا قاعدة. 1/2-20 مسمار مؤسسة الأمم المتحدة 3A | 11 | تعميم معزول M10X |
06 | تعميم معزول 1 / 4-20 مسمار UNC | 12 | التعميم المعزول 1/2-20 UNF-2A |
DD: خيار موافقة الوكالة | |||
00 | لا توجد موافقات | 04 | ATEX / IECEX |
01 | وكاله الفضاء الكنديه |
| |

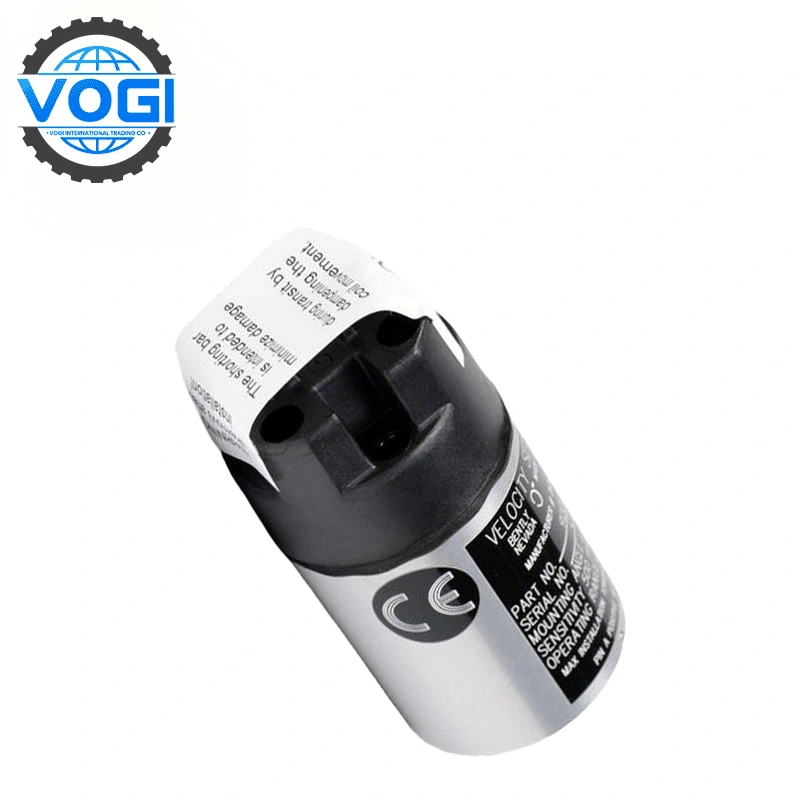

بنتلي نيفادا 9200-06-05-05-00 الميزات الرئيسية
تقنية استشعار الملف المتحرك
يستخدم بنتلي نيفادا 9200-06-05-05-00 تصميما سلبيا للملف المتحرك يولد إشارة جهد تتناسب طرديا مع سرعة الاهتزاز بدون طاقة خارجية. تضمن هذه التقنية مناعة عالية ضد الصدمات الميكانيكية (تصل إلى 50 جم في الذروة على المحاور غير الحساسة) وتقلل من تشويه الإشارة أثناء الأحداث الاندفاعية مثل الصدمات. على عكس بدائل الحالة الصلبة ، فإنه يتجنب انجراف التكامل الإلكتروني ، مما يجعله مثاليا للقياسات المحمولة طويلة الأجل في البيئات الصناعية القاسية.
تصميم الكتلة الطرفية العلوية
تشير اللاحقة "05" إلى موصل التثبيت العلوي للكتلة الطرفية ، مما يلغي الكابلات المتكاملة ويتيح الأسلاك القابلة للاستبدال في الميدان. هذا يبسط الصيانة ويسمح بأطوال الكابلات المخصصة التي تصل إلى 305 متر. تتطلب قاعدة مسمار M10x1 إحكام الشد إلى 5.6 نيوتن متر للتركيب الآمن عند اتجاه 0 درجة ±100 درجة.
