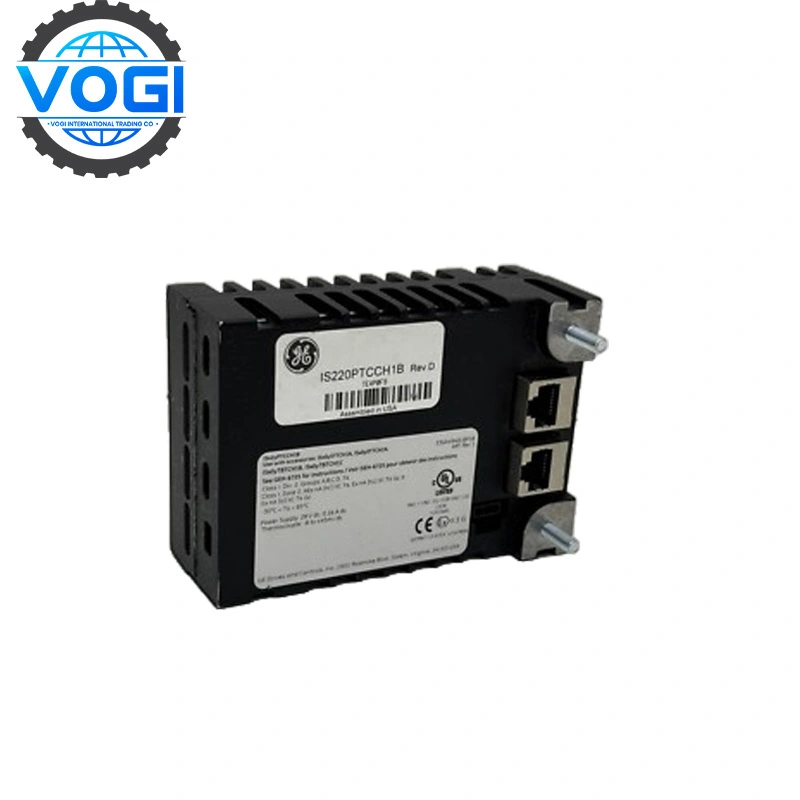

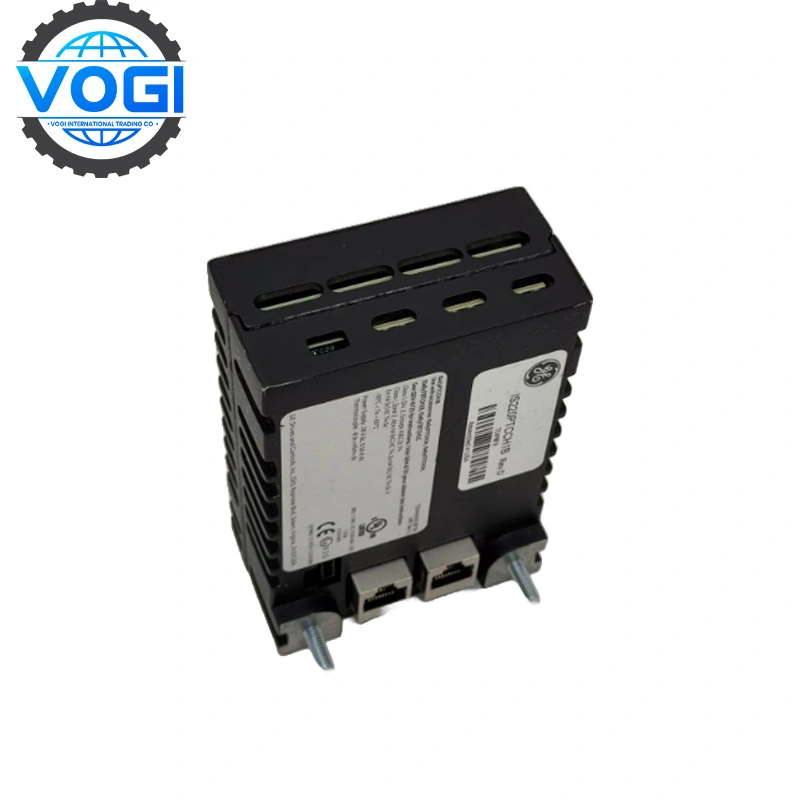

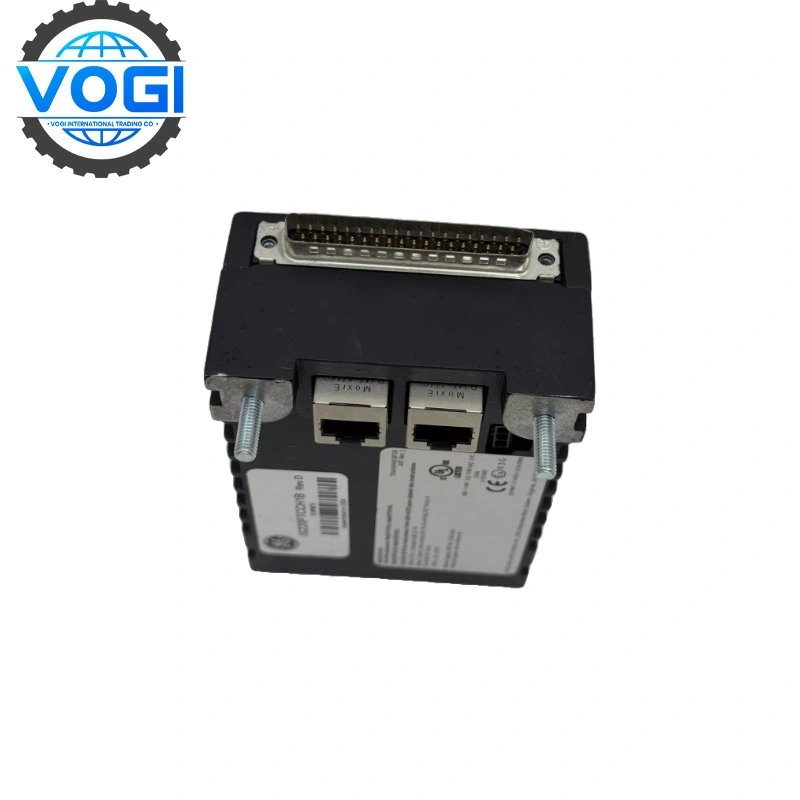

الميزات الرئيسية لـ GE IS220PTCCH1B
12 مدخلًا للحرارة الكهروحرارية لقياس درجة الحرارة بدقة.
تدعم الأنواع القياسية من الحرارة الكهروحرارية بما في ذلك J وK وE وT وR وS وB.
نطاق دقة عالية يبلغ ±0.1% من مقياس القراءة الكامل (FSR) لضمان أداء موثوق.
نطاق واسع لدرجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية.
استهلاك فعال للطاقة مع حد أقصى للتيار يبلغ 100 مللي أمبير عند جهد 24 فولت تيار مستمر.
التركيب:
تأكد من تثبيت لوحة الأطراف بشكل آمن.
أدخل وحدة IS220PTCCH1B في موصل اللوحة الطرفية.
ثبت الوحدة ميكانيكيًا باستخدام الجلبة الملولبة بجوار منفذ الإيثرنت.
قم بتوصيل كابل أو كابلي إيثرنت وفقًا لتكوين النظام.
قم بتوصيل الوحدة بالطاقة من خلال الموصلات الموجودة على جانب الوحدة
مقارنة الأداء
المعلمة | المواصفات |
السلسلة | Mark VIe |
القنوات | 12 مدخلًا للحرارة الكهروحرارية |
نطاق القياس | -200 درجة مئوية إلى +1800 درجة مئوية |
الدقة | ±0.1% من مقياس القراءة الكامل (FSR) |
الاتصالات | RS-485 مع بروتوكول MODBUS RTU |
تصنيف الحماية | IP20 |
درجة حرارة التشغيل | من -40°م إلى +70°م |
درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
استهلاك الطاقة | الحد الأقصى 100 مللي أمبير عند جهد 24 فولت تيار مستمر |
الأبعاد (الطول × العرض × الارتفاع) | 144 مم × 92 مم × 51 مم |
الملخص:
توفر GE IS220PTCCH1B قياسًا عالي الدقة لدرجة الحرارة مع 12 مدخلًا للحرارة الكهروحرارية، مما يجعلها مناسبة للتطبيقات التي تتطلب تحكمًا دقيقًا في درجة الحرارة.
حالات تعاون نموذجية
إسبانيا - تطوير مصنع صناعي
في مصنع صناعي إسباني، تدير وحدة GE IS220PTCCH1B عدد 12 مدخلًا للحرارة الكهروحرارية، مما يعزز موثوقية نظام التحكم ويقلل احتياجات الصيانة بنسبة 20%.
فرنسا - تحديث محطة توليد الطاقة
في محطة طاقة فرنسية، تتكامل وحدة IS220PTCCH1B مع الأنظمة القائمة، مما يوفر قياسًا قويًا لدرجة الحرارة ويزيد الكفاءة التشغيلية بنسبة 15%.
ألمانيا - توسعة منشأة التصنيع
تم نشر وحدة GE IS220PTCCH1B في منشأة تصنيع ألمانية، حيث تدعم مراقبة درجة الحرارة في الوقت الفعلي والتحكم في خطوط الإنتاج، مما يحسن الكفاءة ويقلل وقت التوقف بنسبة 25%.
إيطاليا - تحسين المصنع الصناعي
في مصنع صناعي إيطالي، تضمن وحدة IS220PTCCH1B عمليات آمنة وفعالة من خلال إدارة إشارات درجة الحرارة الحرجة وتقليل معدلات تعطل المعدات بنسبة 30%.
