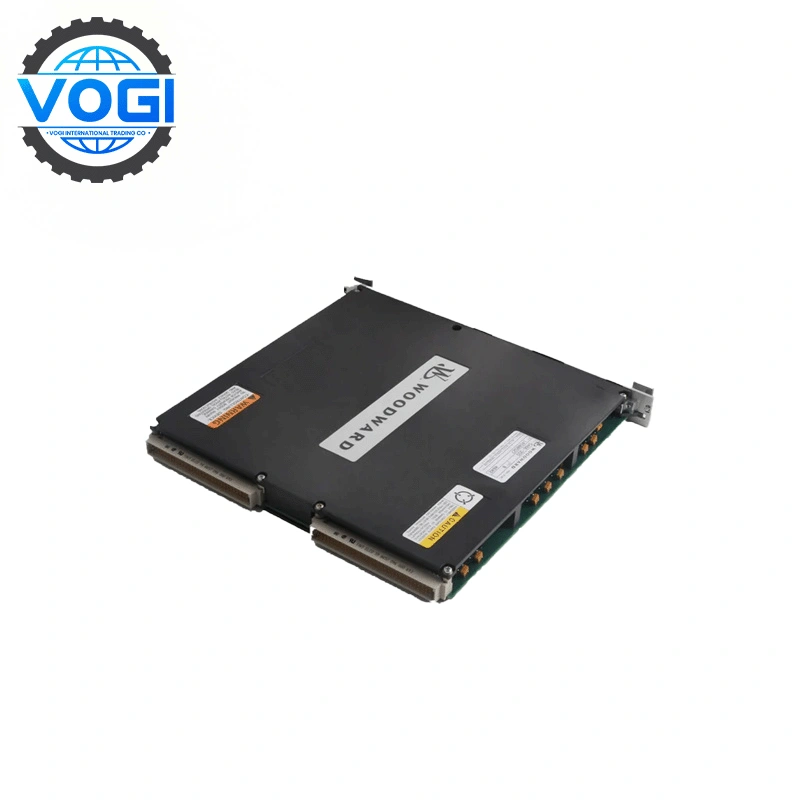

Woodward 5466-355 جهاز الإرسال والاستقبال للهيكل عن بعد
| وسم | وودوارد |
| رقم الوحدة | 5466-355 |
| سعر الوحدة | 2000 دولار |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| ثقل | 0.9 كجم |
| شهادة | C/O من الغرفة التجارية C / Q من الشركة المصنعة |
| الضمان | 12 شهرا |
| كمية المخزون | 4 |
Woodward 5466-355 عبارة عن وحدة إرسال واستقبال للهيكل عن بعد لنظام التحكم MicroNet™ ، وهي مصممة للاتصال عالي الموثوقية في الأتمتة الصناعية. تحقق هذه الوحدة تبادل البيانات في الوقت الفعلي بين رف التحكم الرئيسي ورف الإدخال / الإخراج عن بعد من خلال نقل الإشارات التفاضلية عالية السرعة.
وودوارد5466-355 المعلمات الرئيسية
|
البارامتر |
مواصفات |
|
رقم الجزء |
وودوارد 5466-355 |
|
دالة |
جهاز الإرسال والاستقبال للهيكل عن بعد (XCVR) |
|
التوافق |
أنظمة MicroNet Plus / CPU 68040 |
|
واجهة الناقل |
ناقل VME المتوازي |
|
معدل نقل البيانات |
معدل نقل VME (حتى 80 ميجابت في الثانية) |
|
نوع الموصل |
100 دبوس غلاف معدني Micro-D (x2) |
|
جهد العزل |
1500 فولت تيار مستمر (عزل الإشارة) |
|
متطلبات الفتحة |
الفتحة 1 (إلزامية) |
|
مقاومات الإنهاء |
مطلوب في هيكل التوسعة الأخير |
|
جهد التشغيل |
24 فولت تيار مستمر (±10٪) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى + 85 درجة مئوية |
|
مقاومة الاهتزاز |
4 جيجا (40-2000 هرتز) |
|
تصنيف الحماية |
IP20 (الغبار / الرطوبة الجزئية) |
|
تشخيص |
لا توجد مصابيح LED / مفاتيح (تبعية حالة الكابل) |
بنك المستفيد: سيتي بنك إن إيه
عنوان المستفيد:برج البطل ، طريق ثري جاردن ، سنترال ، هونغ كونغ
المستفيد: شركة فوجي للتجارة الدولية المحدودة
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز السويفت: CITIHKHX (CITIHKHXXXX * إذا كانت هناك حاجة إلى 11 حرفا)
مصطلح الدفع: T / T
وودوارد 5466-355 مقارنة بين النماذج المماثلة
|
نموذج |
الاختلافات الأساسية |
إيجابيات وسلبيات |
|
وودوارد 5466-355 |
جهاز إرسال واستقبال رف بعيد مخصص ، واجهة ناقل VME ، بنية توسيع سلسلة ديزي |
الايجابيات: - تعمل طوبولوجيا السلسلة على تبسيط الأسلاك - عزل 1500VDC ضد EMICons: - لا توجد مصابيح LED تشخيصية - يتطلب اكتشاف الأعطال فحص الكابلات |
|
وودوارد 5466-5007 |
وحدة SIO من الجيل التالي، دعم CANopen الأصلي، معالج محسن، موصلات Slide Lock |
الايجابيات: - مرونة متعددة البروتوكولات - بنية مستقبلية سلبيات: - يتطلب منصة MicroNet Plus - ترقيات النظام القديم |
|
وودوارد 5501-471 |
وحدة تسلسلية عالمية ، واجهات RS-232/485 ، محطات لولبية ، توقف إلكتروني متكامل |
الإيجابيات:- تصميم قابل للخدمة الميدانية - ميزة السلامة في حالات الطوارئسلبيات:- معدل بيانات أبطأ بنسبة 60٪ (بحد أقصى 115 كيلو بت في الثانية) - غير مناسب للتحكم في الوقت الفعلي |
