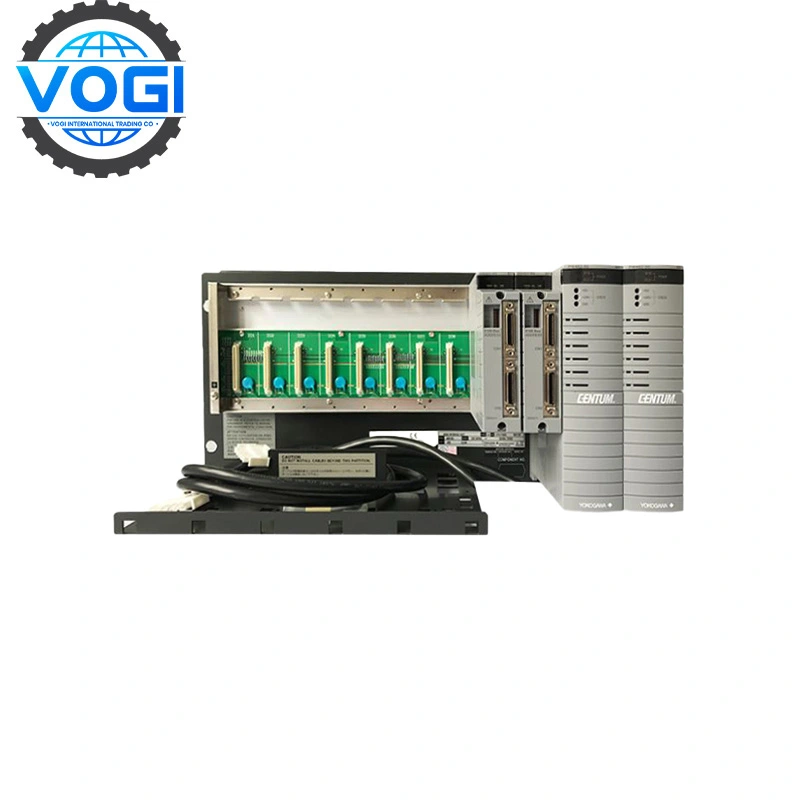

Yokogawa ANB10D-420 وحدات عقدة ناقل ESB

العلامة التجارية	Yokogawa
رقم الوحدة	ANB10D-420
سعر الوحدة	$100
بلد المنشأ	اليابان
الوزن	0.3KG
الشهادة	شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة
الضمان	12 شهرًا
الكمية المتوفرة في المخزون	10

وحدة YOKOGAWA ANB10D-420 هي وحدة إدخال تناظري لأنظمة التحكم من سلسلة CENTUM VP/CS. تُستخدم في الصناعات التحويلية مثل البتروكيماويات وتوليد الطاقة الحرارية ومعالجة المياه والأدوية.

إرسال الاستفسار

الوصف

الدفع والأمان

تحميل ورقة البيانات

الوصف

YokogawaANB10D-420المواصفات الفنية

المعلمة	تفاصيل المواصفات
رقم الطراز	ANB10D-420 (لواحق قابلة للتكوين مثل /CU2T/NDEL لموصلات الأطراف)
الوظيفة الأساسية	وحدة عقدة ناقل ESB مزدوجة التكرار مع مزود طاقة لوحدة الإدخال/الإخراج
توافق النظام	CENTUM VP DCS (متوافقة مع وحدات FCU من سلسلة A2FV50/AFV40)
هيكل الشبكة	طوبولوجيا ناقل ESB
السعة القصوى للعقد	8-13 عقدة (حسب وحدة FCU)
متطلبات الطاقة	إدخال مزدوج: 100-120 فولت تيار متردد / 220-240 فولت تيار متردد / 24 فولت تيار مستمر (قابل للتحديد)
استهلاك الطاقة	200 فولت أمبير (تيار متردد) أو 5.5 أمبير (تيار مستمر)
نقل البيانات	128 ميجابت/ثانية (بروتوكول ESB)

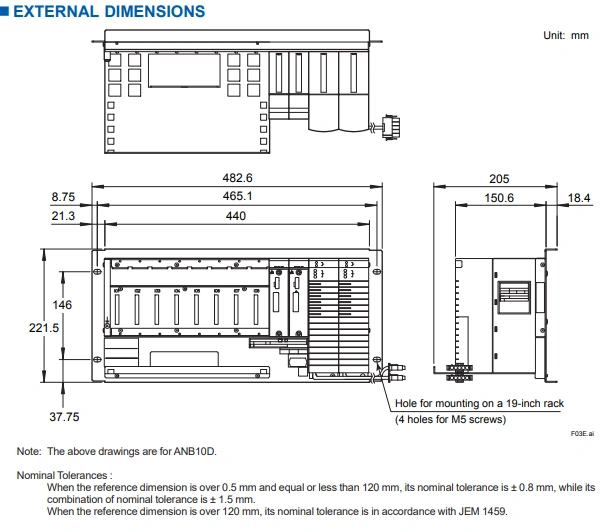

الأبعاد الفيزيائية	تركيب حامل 19 بوصة (بعرض 483 مم)
معدات التثبيت	4 براغي تثبيت M5
وزن الوحدة	10 كجم (مع تركيب 8 وحدات إدخال/إخراج)
ظروف التشغيل	من -20 درجة مئوية إلى +60 درجة مئوية (نطاق ممتد حتى +70 درجة مئوية لتكوينات معينة)
مستوى التكرار	دعم وحدة طاقة مزدوجة (PW481/PW482)
شهادات السلامة	CE, UL, CSA (قد تختلف النسخ الإقليمية)

الدفع والأمان

بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)

تحميل ورقة البيانات

الميزات الرئيسية لـ Yokogawa ANB10D-420

هيكل مزدوج التكرار للتحكم في العمليات الحرجة

توسعة معيارية تدعم حتى 8 وحدات إدخال/إخراج

توافق عالمي للطاقة مع استشعار تلقائي 100-240 فولت تيار متردد / 24 فولت تيار مستمر

نقل بيانات عالي السرعة بمعدل 128 ميجابت/ثانية عبر ناقل ESB

تصميم متين للبيئات الصناعية

حالات تعاون نموذجية

مصفاة ينبع التابعة لأرامكو السعودية:تم نشر ANB10D-420 في وحدة التقطير الجوي والتفريغي لجمع ضغط مخرج مضخة تغذية النفط الخام، ويستخدم نظام DCS لضبط سرعة المضخة في الوقت الفعلي، مما يقلل استهلاك الطاقة بنحو 8% سنويًا؛

مصنع معالجة الغاز الطبيعي في تكساس بالولايات المتحدة:يُستخدم لالتقاط إشارات مقياس تدفق الغاز الطبيعي، وتعمل قدرة الوحدة العالية على مقاومة التداخل على حل مشكلة تداخل محولات التردد في الموقع مع الإشارة وضمان دقة القياس.

مصنع BASF الكيميائي في لودفيغسهافن بألمانيا:مراقبة تدفق مياه التدوير في وحدة معالجة المياه، وتدعم وظيفة التبديل السريع للوحدة الاستبدال عبر الإنترنت، مما يقلل من التوقف غير المخطط له.
