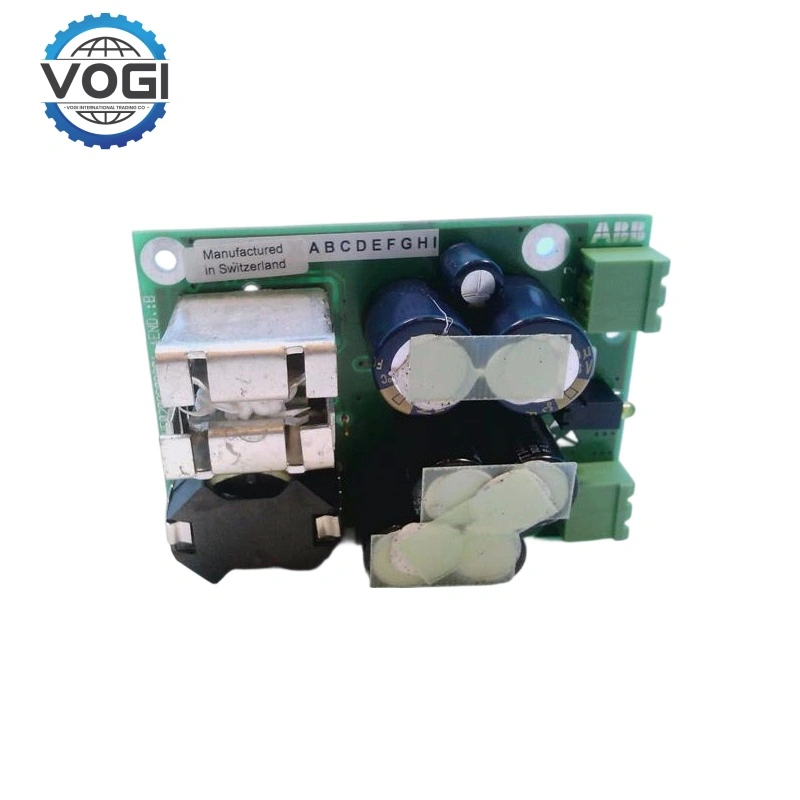

ABB KVC757A 3BHE020959R0127
| Marca | ABB |
| Numero Modulo | KVC757A |
| Codice d'ordine | 3BHE020959R0127 |
| Prezzo unitario | $999 |
| Paese di origine | Svizzera e Svezia |
| Peso | 0,75KG |
| Certificato | C/O dalla Camera di Commercio C/Q dal Produttore |
| Garanzia | 12 mesi |
| Quantità disponibile | 2 |
ABB KVC757A 3BHE020959R0127 è un'alimentazione IGBT utilizzata per gli azionamenti ACS2000
ABB KVC757A 3BHE020959R0127 tipo IPS Tensione Singola 27V, appartiene ai RICAMBI ACS2000 4kV
Elenco ricambi ACS2000
Schede a circuito stampato
3BHE024577R0101 PP C907 BE: AMC 34 - PCB Verniciata Controllo Applicazioni e Motori
3BHE024855R0101 UF C921 A101: Scheda INT-2 Verniciata Scheda di interfaccia 3BHE024747R0101 Scheda Crowbar Scheda Crowbar
3BHE032285R0102 Scheda HVD Verniciata. Partitore di Alta Tensione
3BHE009017R0102 Scheda VLSCD, Rivestita, Tipo XV C724 BE Rilevamento Cortocircuito
3BHE005555R0101 LD SYN-01 Scheda di Sincronizzazione
3BHE020959R0127 IPS Tensione Singola 27V Alimentazione IGBT
3BHE006373R0101 Scheda OEI Interfaccia Ottico-Elettrica
Numero di conto 88800006406771
Intestatario del conto Vogi International Trading Co., Limited
(* Se il nome dell'intestatario supera lo spazio disponibile, si prega di continuare nel campo dell'indirizzo.)
SWIFT/BIC Code WIHBHKHHXXX
Nome della banca OCBC Hong Kong Branch
Indirizzo della banca 161 Queen's Road Central, Central, Hong Kong
Paese/Regione Hong Kong (Cina)
Tipo di conto Business Account
Codice bancario 035
Metodo di pagamento Per il pagamento della merce, si prega di effettuare un pagamento tramite FPS/CHATS/SWIFT
Note Si prega di includere la seguente causale/messaggio al beneficiario quando si effettua il pagamento: [Nome acquirente] [Numero fattura/contratto] [Prodotto]
Qual è la funzione principale del KVC757A?
Il KVC757A svolge le seguenti funzioni chiave nel sistema:
Interfaccia del segnale di pilotaggio del gate IGBT
Riceve il segnale di controllo PWM (Pulse Width Modulation) (segnale logico a bassa tensione) dalla scheda di controllo principale (RDCU).
Converte questi segnali in segnali di commutazione ad alta potenza e alta velocità adatti a pilotare il gate dell'IGBT.
I segnali vengono trasmessi tramite fibre ottiche a ciascuna scheda di pilotaggio del gate IGBT, consentendo così l'accensione o lo spegnimento del modulo di potenza.
Gestione dell'alimentazione del pilotaggio del gate
Genera e monitora più alimentazioni isolate (come +15V / -15V o +20V / -5V) che alimentano il circuito di pilotaggio del gate dell'IGBT.
Queste alimentazioni vengono utilizzate per fornire energia a ciascuna scheda driver IGBT all'interno del quadro di potenza. Se l'alimentazione non funziona correttamente, il modulo attiverà un guasto.
Rilevamento guasti e protezione
Riceve ed elabora i segnali di feedback dalla scheda di pilotaggio del gate IGBT, come:
Rilevamento di saturazione Vce (rilevamento de-saturazione): Determina se l'IGBT è in cortocircuito o ha una sovracorrente.
Blocco per sottotensione: Rileva se la tensione di pilotaggio del gate è troppo bassa.
Stato del collegamento in fibra: Monitora se la comunicazione è interrotta.
Quando viene rilevato un guasto, lo segnala immediatamente alla scheda di controllo principale tramite il bus interno ed esegue azioni di protezione come lo spegnimento graduale.
Isolamento elettrico alta e bassa tensione
Utilizzando fibre ottiche e trasformatori di isolamento, la sezione di controllo (bassa tensione) e la sezione di potenza (media tensione) sono isolate per garantire la sicurezza degli operatori e del circuito di controllo.
