GE DS200RTBAG3A DS200RTBAG3AHC
| Marca | GE |
| Modello | DS200RTBAG3A HC |
| Prezzo unitario | $2999 |
| Paese di origine | USA |
| Peso | 0,75KG |
| Certificato | C/O dalla Camera di Commercio C/Q dal Produttore |
| Garanzia | 12 mesi |
| Quantità disponibile | 7 |

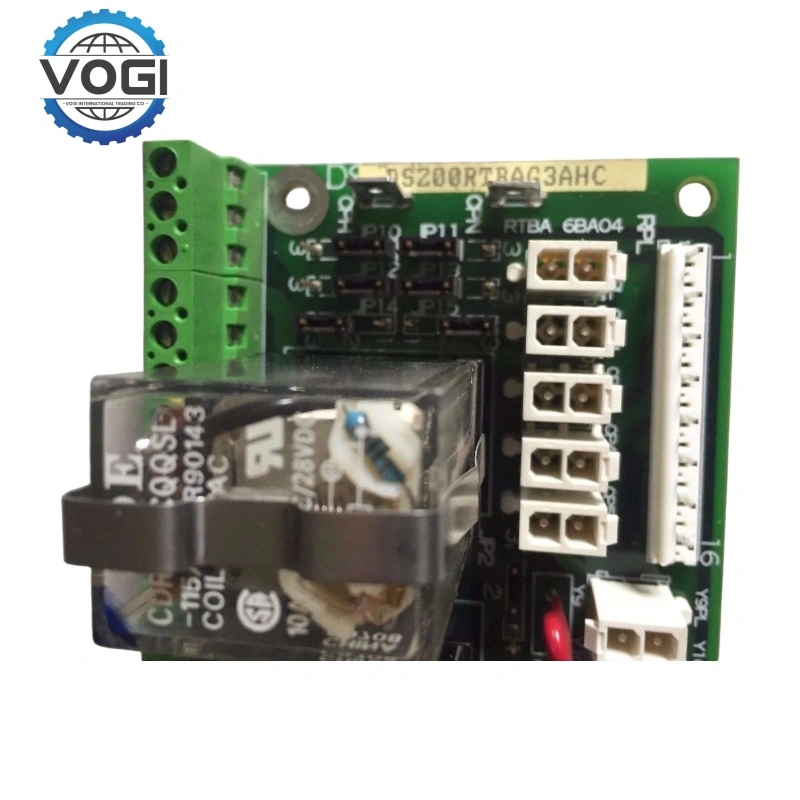

La GE DS200RTBAG3A è una scheda terminale relè RTBA, appartenente alla serie EX2000. Può essere trovata all'interno dell'armadio del drive o dell'eccitatore.
DS200RTBA - Scheda terminale relè
7 relè ad alta corrente utilizzati (K20 - K26)
Ciascuno con due contatti in configurazione C
Spia "indicatore di stato" all'interno di ogni relè
Utilizzata in tutte le configurazioni PCM EX2000
Configurata tramite ponticelli hardware
Ponticello di configurazione hardware per ogni relè
Scheda terminale RTBA controllata da relè
Relè controllato dal relè della scheda LTB tramite cavo RPL
Numero di conto 88800006406771
Intestatario del conto Vogi International Trading Co., Limited
(* Se il nome dell'intestatario supera lo spazio disponibile, si prega di continuare nel campo dell'indirizzo.)
SWIFT/BIC Code WIHBHKHHXXX
Nome della banca OCBC Hong Kong Branch
Indirizzo della banca 161 Queen's Road Central, Central, Hong Kong
Paese/Regione Hong Kong (Cina)
Tipo di conto Business Account
Codice bancario 035
Metodo di pagamento Per il pagamento della merce, si prega di effettuare un pagamento tramite FPS/CHATS/SWIFT
Note Si prega di includere la seguente causale/messaggio al beneficiario quando si effettua il pagamento: [Nome acquirente] [Numero fattura/contratto] [Prodotto]
Come sostituire la DS200RTBAG3A
- Preparazione della sicurezza
Spegnere l'alimentazione del drive e attendere alcuni minuti per garantire la scarica dei condensatori.
Aprire lo sportello dell'armadio dell'apparecchiatura e prepararsi all'operazione.
- Disconnessione dei collegamenti
Scollegare i cavi: rimuovere con cautela tutti i cavi collegati alla scheda RTBA.
Per i cavi a nastro: pizzicare entrambi i lati del connettore ed estrarlo delicatamente.
Per i cavi con clip: tirare lentamente la clip.
Per le prese CP1PL-CP5PL e Y9PL-Y37PL: premere il fermo del connettore per rilasciarlo.
Scollegare i fili: allentare le viti sulla parte superiore di ogni morsettiera RTB e rimuovere tutti i fili. (Punto chiave: assicurarsi di marcare correttamente i fili per ricollegarli in seguito.)
- Rimozione della vecchia scheda
Rimuovere le quattro viti con rondelle che fissano la scheda RTBA ai quattro supporti.
Nota: evitare di far cadere piccole parti come le viti nell'apparecchiatura durante l'operazione.
- Trasferimento della configurazione e installazione della nuova scheda
Installare tutti i componenti configurabili (come ponticelli, interruttori DIP, ecc.) dalla vecchia scheda nelle loro posizioni originali sulla nuova scheda. Allineare la nuova scheda con i quattro supporti e fissarla utilizzando le viti e le rondelle rimosse.
- Riconnessione
Collegare i cavi: ricollegare tutti i cavi scollegati alla nuova scheda, assicurandosi che ogni connettore sia inserito correttamente. Collegare i fili: secondo le marcature precedenti, ricollegare ogni filo al corrispondente terminale RTB e serrare le viti per garantire un collegamento sicuro.
