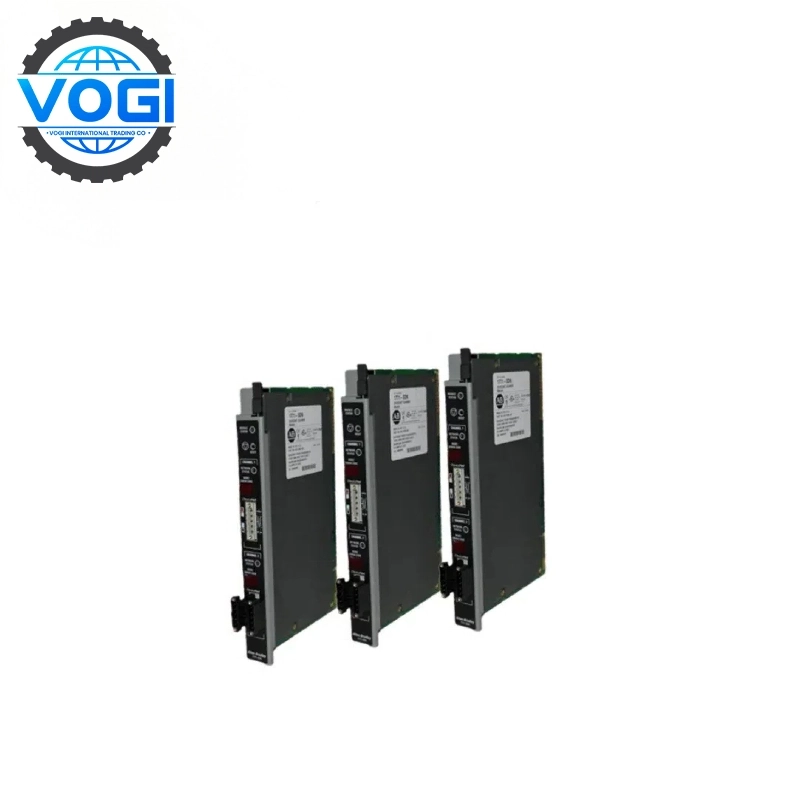

Allen-Bradley 1756-CN2R Коммуникационный модуль ControlLogix

Клеймо	Аллен-Брэдли
Номер модуля	1756-CN2R
Цена за единицу	$500
Страна происхождения	США
Вес	0,6 КГ
Сертификат	C/O от Торгово-промышленной палаты C/Q от производителя
Гарантия	12 месяцев
Кол-во запасов	10

Allen-Bradley 1756-CN2R — коммуникационный модуль ControlNet для платформы Rockwell ControlLogix. Поддерживает высокоскоростное детерминированное межсетевое взаимодействие промышленных сетей и подходит для сложных сценариев промышленной автоматизации.

В корзину

Отправить запрос

Описание

Платежи и безопасность

Скачать техническое описание

Описание

Allen-Bradley 1756-CN2R Технические характеристики

Категория параметра	Специфические показатели
Протокол связи	CIP over ControlNet (в соответствии со стандартом ANSI/ISA-88)
Физический уровень	Поддержка витой пары (коаксиальный кабель RG-6/U, импеданс 75 Ом) или оптоволокна (многомодовый интерфейс SC, требуется дополнительный оптический модуль)
Скорость связи	Витая пара: 5 Мбит/с (по умолчанию) или 2,5 Мбит/с; Оптоволоконный: 5 Мбит/с (требуется оптический модуль)
Максимальное количество узлов	99 узлов (одна и та же сеть)
Структура топологии	Шинный (витая пара) или звездообразный (через повторители для расширения)
Резервирование носителей	Поддерживает протокол MRP (Media Redundancy Protocol), время переключения ≤ 300 мс
Интерфейс объединительной платы	Объединительная плата ControlLogix (совместима со стойками контроллеров, такими как серия 1756-A7/A8)
Потребляемая мощность	Питание от объединительной платы (типичное значение: 5 В постоянного тока, ≤ 2 Вт)
Рабочая температура	от 0°C до 60°C (без конденсации); Хранение: от -40°C до 85°C
Степень защиты	IP20 (установка внутри помещений; требуется дополнительная защита для суровых условий эксплуатации)
Механические размеры	12,7 мм (высота) × 114,3 мм (ширина) × 127 мм (глубина)
Сертификаты	UL 508, CE, cULus, RoHS

Платежи и безопасность

Банк получателя: CITIBANK N.A.
Адрес получателя:Champion Tower,Three Garden Road,Центральный,Гонконг
Бенефициар: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код филиала: 391
Код SWIFT:CITIHKHX (CITIHKHXXXX * Если требуется 11 символов)
Срок оплаты: T/T

Скачать техническое описание

Allen-Bradley 1756-CN2R Основные характеристики

Интеграция объединительной платы:Прямое подключение к стойке контроллера ControlLogix, питание от объединительной платы и упрощенная проводка.

Расширенные возможности диагностики:Поддерживает онлайн-мониторинг состояния и может быстро устранять неисправности с помощью инструмента RSWho.

Сильная совместимость:Поддерживает взаимодействие со старыми устройствами ControlNet и совместим с различными контроллерами ControlLogix.

Типичные случаи сотрудничества

Автомобилестроение:Производственная сварочная линия завода General Motors в Детройте синхронизирует 50+ движений робота через ControlNet с задержкой, стабильной в пределах 0,5 мс, чтобы избежать отклонения при сварке.

Производство полупроводников:Завод TSMC по переработке пластин используется для связи в режиме реального времени между литографическими машинами и системами передачи материалов для обеспечения стабильного производства 200 пластин в час.

Нефтепереработка:Нефтеперерабатывающий завод ExxonMobil в Техасе подключает 200+ клапанов и датчиков через ControlNet для обеспечения замкнутого цикла контроля давления в реакторе.
