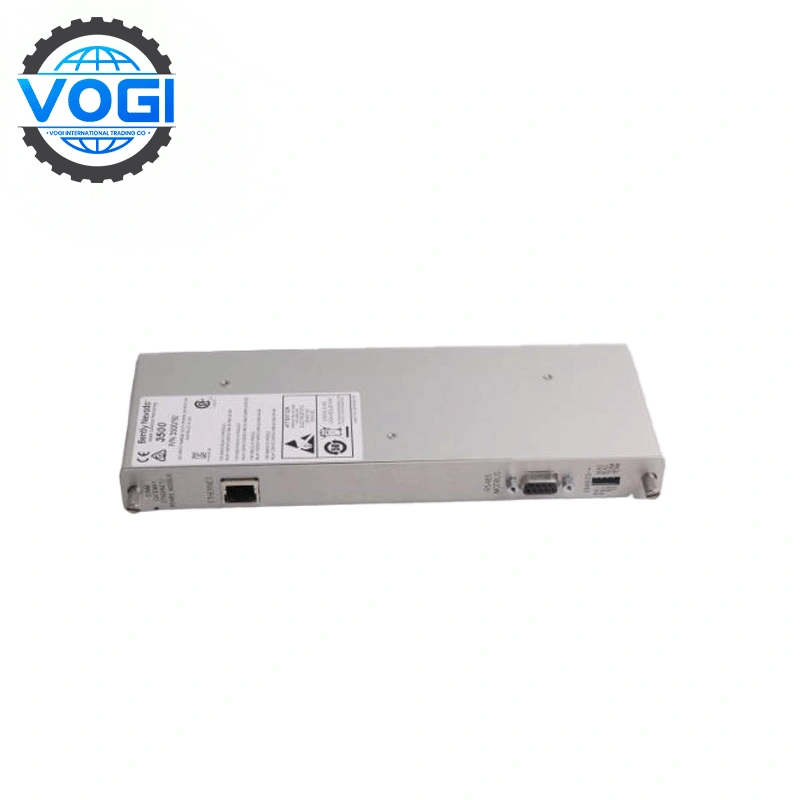

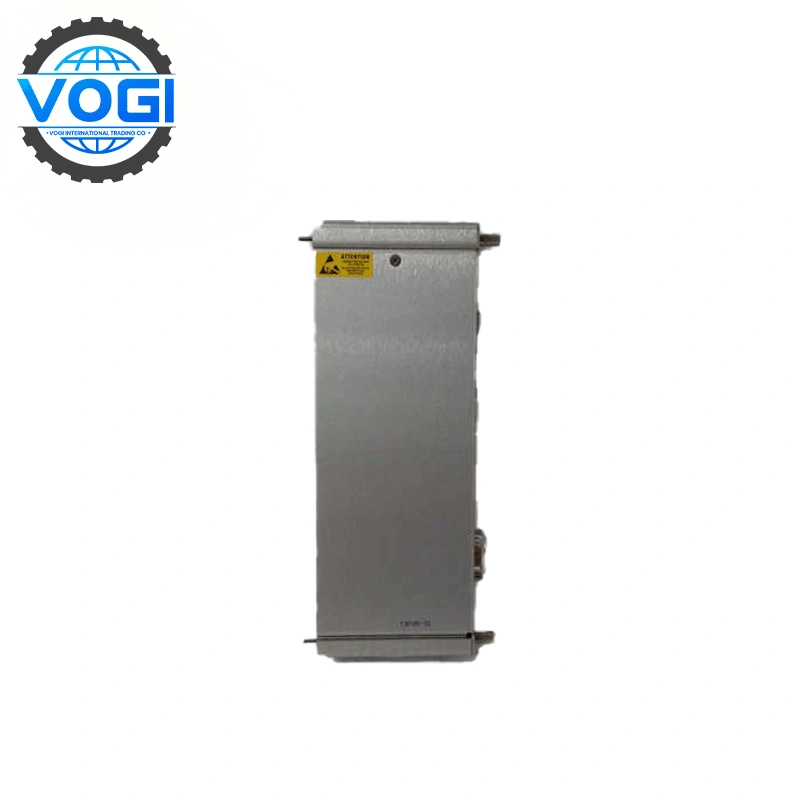

Bently Nevada 136188-02 Ethernet /RS485 Модуль ввода-вывода Modbus
| Клеймо | Бентли Невада |
| Номер модуля | 136188-02 |
| Цена за единицу | $1000 |
| Страна происхождения | США |
| Вес | 0.44кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Кол-во запасов | 25 |
Bently Nevada 136188-02 — это модуль ввода-вывода Ethernet/RS485 Modbus, предназначенный для систем защиты оборудования Bently Nevada серии 3500. Он объединяет возможности Ethernet TCP/IP и последовательной связи (RS232/RS422/RS485) для беспрепятственной передачи данных о вибрации, температуре, перемещении и других данных мониторинга вращающегося оборудования в режиме реального времени в системы DCS, PLC или SCADA для профилактического обслуживания и управления технологическими процессами.
Бентли Невада136188-02 Ключевые параметры
|
Категория |
Спецификация |
|
Модель |
Бентли Невада 136188-02 |
|
Тип продукта |
Модуль ввода-вывода Ethernet/RS485 Modbus |
|
Коммуникационные интерфейсы |
Ethernet (RJ-45), последовательный порт (RS232/RS422/RS485) |
|
Поддерживаемые протоколы |
Modbus TCP/IP, Modbus RTU, Bently Nevada Protocol |
|
Скорость Ethernet |
10 Мбит/с (совместимо с IEEE 802.3) |
|
Регистры Modbus |
До 256 настраиваемых регистров |
|
Энергопотребление |
5,6 Вт (типично с RS485) |
|
Рабочая температура |
От -30°C до +65°C (от -22°F до +149°F) |
|
Температура хранения |
От -40°C до +85°C (от -40°F до +185°F) |
|
Влажность |
95% без конденсации |
|
Поддержка горячей замены |
Да |
|
Сертификаты |
ATEX/IECEx, CSA/NRTL, DNV GL, ABS |
|
Совместимость |
Коммуникационный шлюз 3500/92 (требуется материнская плата 136180-01) |
Банк получателя: CITIBANK N.A.
Адрес получателя:Champion Tower,Three Garden Road,Центральный,Гонконг
Бенефициар: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код филиала: 391
Код SWIFT:CITIHKHX (CITIHKHXXXX * Если требуется 11 символов)
Срок оплаты: T/T
Bently Nevada 136188-02 Совместимые продукты
Необходимые компоненты:
Основной модуль 3500/92 (136180-01): Должен быть сопряжен с Bently Nevada 136188-02 для обеспечения возможностей обработки протокола связи.
Стойка 3500 и блок питания: Например, рама стойки 3500/05 и модуль блока питания 3500/15, которые питают систему и обеспечивают физические монтажные слоты.
Модули источников данных:
Мониторинг вибрации: 3500/42M проксимиторный монитор (смещение вала/вибрация)
Мониторинг температуры: Температурный модуль 3500/60M (температура подшипника/обмотки) Данные собираются этими модулями и передаются в систему управления с помощью Bently Nevada 136188-02.
Программные инструменты:
Программное обеспечение System 1™: Конфигурирует карту регистров Bently Nevada 136188-02 и позволяет анализировать исторические данные через Ethernet.
Сравнение с аналогичными моделями и альтернативами
|
Номер модели |
Тип интерфейса |
Ключевые различия |
Применимые сценарии |
|
136188-02 |
Ethernet + RS485 |
Поддерживает междугородний автобус RS485 (≤500 м) |
Распределенные многостеллажные системы (например, нефтеперерабатывающие заводы) |
|
136188-01 |
Ethernet + RS232 |
RS232 ограничен для коротких дистанций «точка-точка» (≤15 м) |
Прямое подключение локального шкафа управления к ЧМИ |
|
3500/90 (Наследие) |
Только последовательная связь |
Нет поддержки Ethernet, нет настраиваемых регистров |
Модернизация устаревшей системы (требуется шлюз протокола) |
Анализ альтернативных моделей:
Преимущества: Интерфейс RS485 модели 136188-02 поддерживает последовательное подключение нескольких узлов (например, управление группой вентиляторов), а его стоимость ниже, чем у оптоволоконного решения; По сравнению с 136188-01, он больше подходит для развертывания на большой территории, такой как нефте- и газопроводы.
Ограничения: Если хосту требуется только связь по протоколу RS232 (например, старый ПЛК), более экономичным является 136188-01; Для сохранения масштабируемости рекомендуется напрямую использовать 136188-02 для новых проектов.
