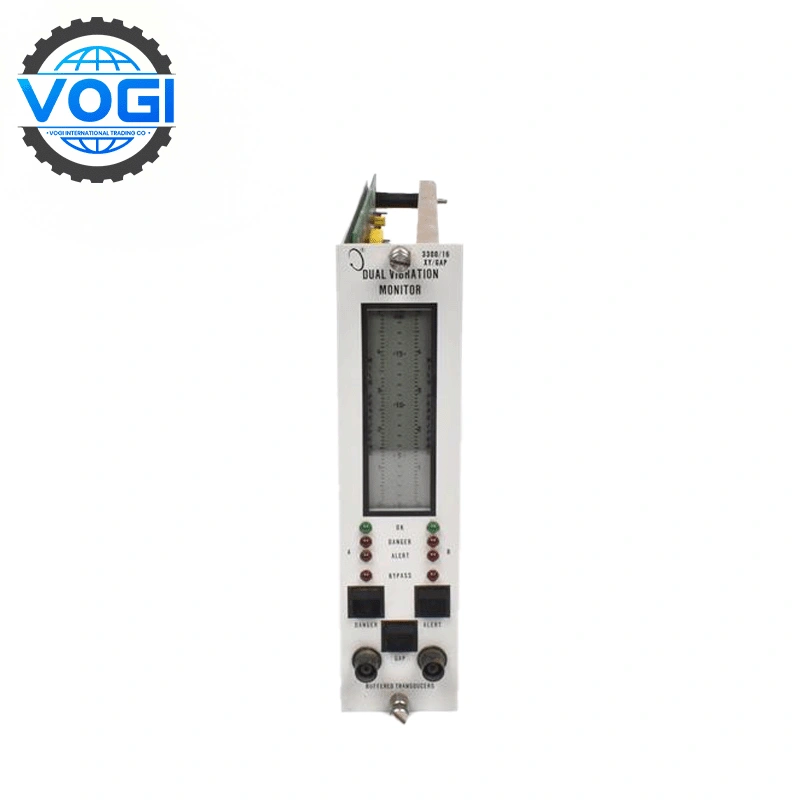

Bently Nevada 3300/16-12-01-02-00-02-00 Двойной вибромонитор
| Клеймо | Бентли Невада |
| Номер модуля | 3300/16-12-01-02-00-02-00 |
| Номер заказа | 3300/16-12-01-02-00-02-00 |
| Цена за единицу | $500 |
| Страна происхождения | США |
| Вес | 0,8 кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Кол-во запасов | 1 |
Bently Nevada 3300/16-12-01-02-00-02-00 — это двухканальный модуль мониторинга вибрации и смещения вала (XY/GAP), предназначенный для мониторинга и защиты от вибрации вала промышленного вращающегося оборудования в режиме реального времени.
Бентли Невада3300/16-12-01-02-00-02-00 Ключевые параметры
|
Параметр |
Спецификация |
Условия |
|
Каналами |
2 независимых (XY/GAP) |
Двухосевая вибрация + положение вала |
|
Входной сигнал |
±10 В пиковое напряжение (вихретоковые пробники) |
Совместимость с щупами 3300 XL 8 мм/11 мм |
|
Частотная характеристика |
0,5 Гц – 10 кГц |
±1 дБ, подходит для медленного крена до высокой скорости |
|
Линейный диапазон |
4,0 мм (160 мил) |
Зазор между щупом от 0,5 мм до 4,5 мм |
|
Масштабный коэффициент |
3,94 В/мм (100 мВ/мил) ±8% |
Соответствует стандарту API 670 |
|
Выходные сигналы |
4–20 мА (на канал) |
Грузоподъемность ≤500 Ω; пропорционально вибрации/смещению |
|
Реле сигнализации |
2 × SPDT на канал (предупреждение/опасность) |
5 А / 250 В переменного тока; Время отклика <100 мс |
|
Электропитание |
-24 В постоянного тока ±10% (через объединительную плату стойки) |
Потребляемая мощность ≤5 Вт на модуль |
|
Рабочая температура |
От -30°C до +65°C |
Влажность 10–95% без конденсации |
|
Согласие |
API 670 (4-е изд.), CE, ATEX Option |
Стандарты защиты оборудования |
Банк получателя: CITIBANK N.A.
Адрес получателя:Champion Tower,Three Garden Road,Центральный,Гонконг
Бенефициар: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код филиала: 391
Код SWIFT:CITIHKHX (CITIHKHXXXX * Если требуется 11 символов)
Срок оплаты: T/T
Сравнение с аналогичными моделями
|
Модель |
Характерные отличия |
|
3300/16-12-01-02-00-02-00 |
Двухканальная интеграция XY/GAP; Поддерживает высокотемпературные датчики; Более низкая стоимость по сравнению с раздельными решениями |
|
3300/45 (Дифференциальное расширение) |
Специальный контроль осевого теплового расширения; Нет возможности анализа вибрации; Требуются дополнительные модули для многопараметрической диагностики |
|
3300/20 (Упорное положение) |
Оптимизированная логика защиты от смещения вала (И голосование); Требуется сопряжение с 3300/16-12-01-02-00-02-00 для контроля вибрации |
Альтернативные модели и сравнение плюсов и минусов
|
Модель |
Преимущества |
Недостатки |
|
Бентли Невада 3300/16 -12-01-02-00-02-00 |
Совместимость с высокими температурами (≤350°C); Полное соответствие стандарту API 670; Низкие затраты на техническое обслуживание |
Лимитировано 3300 систем; Статус «Снято с производства» приводит к задержкам запасных частей (6–8 недель) |
|
Альтернатива: 3500/40 |
Интегрированная диагностика системы 1®; Связь по сети Ethernet; На 50% выше плотность каналов |
Требуется замена стойки 3500; Стоимость улучшения увеличивается на 80% |
|
Альтернатива: 3701 ADAPT |
Беспроводная передача; Распределенная установка (стойка не требуется) |
Поддерживает только измерения вибрацией/тахометром; Нет возможности контроля положения вала (GAP) |
Предложение по обновлению:
Если архитектура 3300 сохранена, Bently Nevada 3300/16-12-01-02-00-02-00 все еще можно использовать; Долгосрочное планирование рекомендует перейти на 3500/40:
Преимущества: Совместимость с оригинальным пробником, с добавленным анализом спектра в режиме реального времени и диагностикой состояния датчика;
Недостаток:Требуется доработка шкафа (высота стойки 3500 увеличена на 28 мм).
