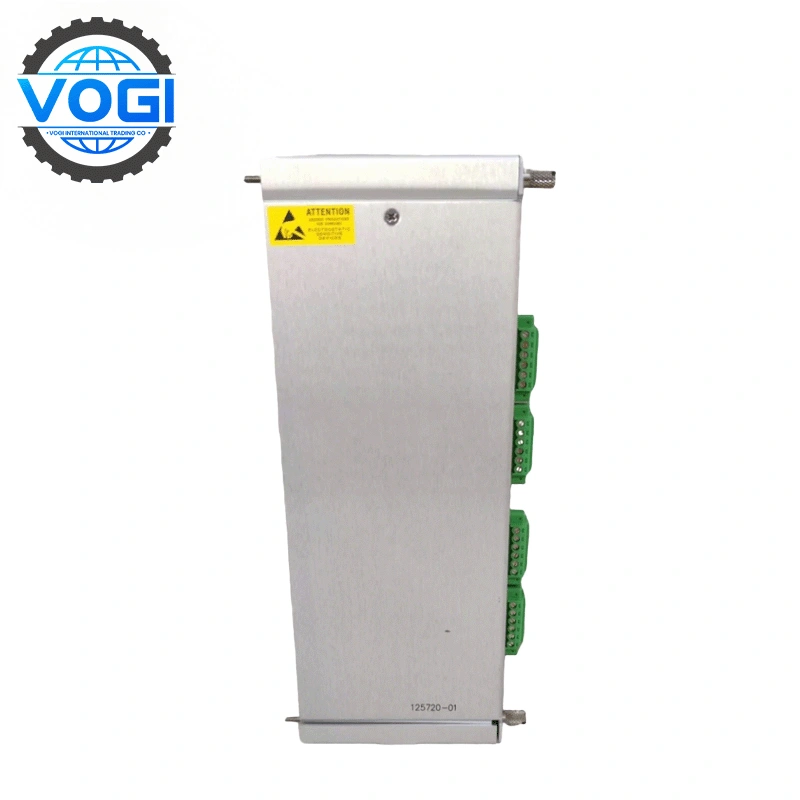

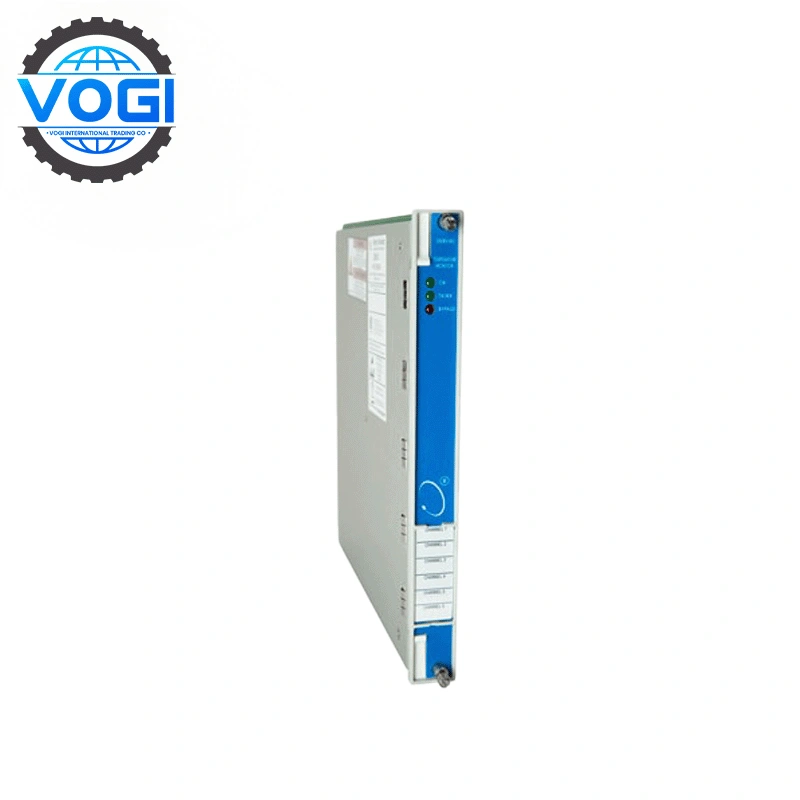

Мониторы температуры Bently Nevada 3500/60
| Клеймо | Бентли Невада |
| Номер модуля | 3500/60 |
| Цена за единицу | $800 |
| Страна происхождения | США |
| Вес | 0.86кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Кол-во запасов | 2 |
Bently Nevada 3500/60 — это шестиканальный модуль контроля температуры, который относится к системе механической защиты серии 3500. Он получает входные сигналы резистивного датчика температуры (RTD) и термопары (TC) для мониторинга температуры ключевых частей промышленного вращающегося оборудования в режиме реального времени и сравнивает его с порогом тревоги, предварительно установленным пользователем для срабатывания раннего предупреждения или защиты от отключения.
Бентли Невада3500/60 Ключевые параметры
|
Параметр |
Спецификация |
Условия/Примечания |
|
Входные каналы |
6 |
Поддержка смешанных входов RTD/TC |
|
Типы входных данных |
РДТ: Pt100 (α=0,00385), Ni120, Cu10; TC: E/J/K/T |
Рекомендуется Platinum RTD |
|
Входное сопротивление |
≥10 МОм на провод |
— |
|
Энергопотребление |
7 Вт (номинальная) |
Менее 3500/61 (9 Вт) |
|
Рабочая температура. |
От -30°C до +65°C |
Допуск промышленного класса |
|
Серия TC (тип E) |
От -100°C до +1000°C |
Ограничение до -60°C при температуре окружающей среды >35°C |
|
Диапазон RTD (Pt100) |
От -200°C до +850°C |
С барьерами: от -50°C до +850°C |
|
Изоляция |
250 В постоянного тока канал-канал (изолированная версия) |
Конструкция с защитой от помех |
|
Точность |
±3°C при 25°C (неизолированный) |
Внутренняя заделка |
Банк получателя: CITIBANK N.A.
Адрес получателя:Champion Tower,Three Garden Road,Центральный,Гонконг
Бенефициар: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код филиала: 391
Код SWIFT:CITIHKHX (CITIHKHXXXX * Если требуется 11 символов)
Срок оплаты: T/T
Продукты, совместимые с Bently Nevada 3500/60
Основные компоненты системы:В стойку 3500/05 необходимо интегрировать Bently Nevada 3500/60 с силовым модулем 114M5335-01 и рамочным интерфейсным модулем 3500/20 для передачи данных.
Датчик и модуль ввода-вывода:Совместим с изолированным модулем ввода-вывода TC 133835-01 (защита от помех) или неизолированным модулем RTD/TC 133827-01 (экономичный); поддерживает трехпроводной датчик Pt100 для контроля температуры подшипника.
Блок исполнения и связи:Релейный модуль связи сигнала тревоги 3500/32 для выполнения отключения; подключение к программному обеспечению РСУ или System 1® через коммуникационный шлюз 3500/92 для выполнения анализа температурных трендов.
Примеры применения в зарубежном машиностроении
Электростанция комбинированного цикла в Северной Америке:
Техасская группа газовых турбин развернула несколько комплектов групп Bently Nevada 3500/60 TMR для мониторинга температуры подшипников и выхлопных газов и успешно предотвратила аварии с перегревом ротора, вызванными сбоями охлаждения в 2023 году.
Североморская нефтепромысловая компрессорная установка:
На норвежской морской платформе используется изолированный Bently Nevada 3500/60, который оснащен датчиком Pt100 для контроля температуры обмотки центробежного компрессора. Среднегодовой показатель ложных срабатываний в условиях солевого тумана составляет менее 0,1%.
