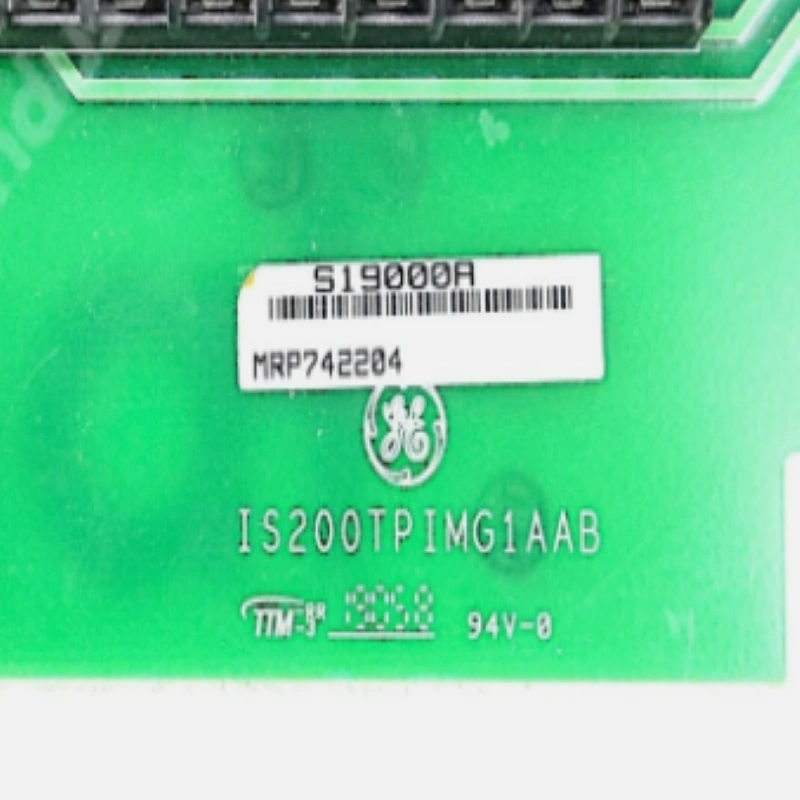

GE IS200TPIMG1AAB
| Клеймо | GE |
| Номер модуля | IS200TPIMG1A |
| Цена за единицу | $4500 |
| Страна происхождения | США |
| Вес | 1,8 кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Кол-во запасов | 1 |
Это аналоговая плата RST-серии Mark V, широко используемая в системах управления газотурбинами.
J1 и J2: используются для выбора выходной схемы миллиампер;
J5 и J6: используются для настройки диапазона выходного тока миллиампер, с выбором 20 мА или 200 мА;
J7: Адаптируется к порту RS232 для тестирования платы;
J8: Использовал для запуска осциллятора.
Номер счета 88800006406771
Имя счета Vogi International Trading Co., Limited
(* Если имя учетной записи превышает доступное место, пожалуйста, перейдите в поле адреса.)
Код SWITF/BIC WIHBHKHXXX
Название банка: OCBC Hong Kong Branch
Адрес банка: 161 Queen's Road Central, Центральный, Гонконг
Страна/регион Гонконг (Китай)
Тип счета Бизнес-счет
Код банка 035
Способ оплаты Для оплаты товара, пожалуйста, совершите платеж FPS/CHATS/SWIFT
Примечания Пожалуйста, включите следующую памятку/сообщение получателю при совершении платежа: [Имя покупателя] [Номер счета/контракта] [Продукт]
Инструкции по использованию
Система управления газотурбиной GE Mark V, адаптированная к данному сценарию, установлена на ядрах ввода-вывода R1, R2 и R3 и работает совместно с платой клемм, связанной с TCQA. Он является ключевым компонентом обработки сигналов в газотурбинной системе, обеспечивая стабильную передачу и точную регулировку различных сигналов во время работы газовой турбины. Например, регулирование сигналов давления топливного потока может помочь контролировать топливную подачу газотурбин. При подключении и кооперативной проводке функции каждого интерфейса должны быть правильно согласованы. Сигнал генератора подключается к плате TCQC через разъём JE, а взаимодействие сигнала с платой STCA осуществляется через разъём 3PL. JA разъёма платы TBQA JAR/S/T должен нести термопарный вход магнитного сердечника и сигнал компенсации холодного перехода, чтобы избежать аномальной передачи сигнала, вызванной ошибками проводки. Отладка и обслуживание: используйте патч-шнуры J7 вместе с портами RS232 для тестирования платных плат и устранения неисправностей в обработке сигналов. Если необходимо регулировать выходной ток в миллиампер, это можно добиться путём регулировки перемыкачей J5 и J6. Во время работы оборудования необходимо регулярно проверять устойчивость соединения каждого соединителя, чтобы предотвратить воздействие нормальной работы системы управления газотурбиной из-за слабых интерфейсов.
