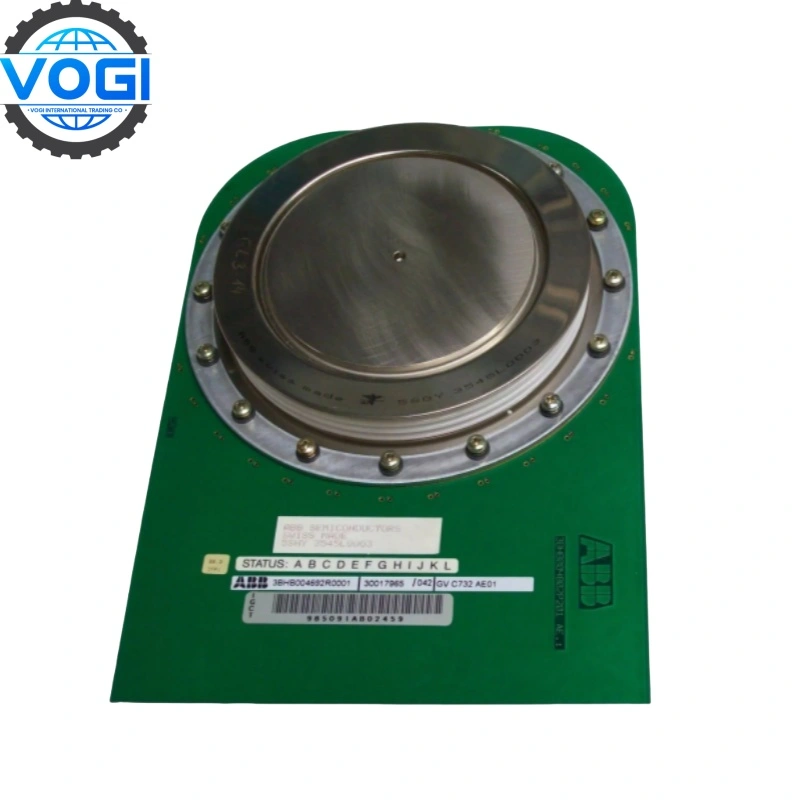

ABB 5SHY3545L0003 3BHB004692R0001 GVC732 AE01 Tristör
| Modül Numarası | 5SHY3545L0003 |
| Sipariş Numarası | 3BHB004692R0001 |
| Birim Fiyat | 1500 Dolar |
| Menşe Ülke | İsviçre |
| Ağırlık | 0,91KG |
| Sertifika | Ticaret Odası'ndan C/O Üreticiden C/Q |
| Garanti | 12 aylar |
| Envanter Miktarı | 10 |
ABB 5SHY3545L0003, zorlu endüstriyel güç dönüşümü ve kontrolü için tasarlanmış yüksek güçlü bir IGCT (Entegre Kapı Komütasyonlu Tristör) yarı iletken cihazdır. Öncelikle yüksek voltajlı sürücülerde, yenilenebilir enerji sistemlerinde ve sağlam ve verimli anahtarlamanın kritik olduğu büyük endüstriyel motor uygulamalarında kullanılır.
|
Parametre Kategorisi |
Şartname |
|
Parça Numarası |
5SHY3545L0003 |
|
Cihaz Türü |
Asimetrik IGCT |
|
Tekrarlayan Engelleme Gerilimi |
V_DRM = 4500 V |
|
Maksimum RMS Durum Akımı |
I_T(RMS) = 786 A |
|
Maksimum Kontrol Edilebilir Akım |
I_TGQM = 4000 A |
|
Durum Gerilimi |
V_T = 1.85 V |
|
Devre Kapatma Kazancı |
> 5 |
|
Durum Dışı Voltajın Kritik Yükselme Hızı |
dv/dt = 2000 V/μs |
|
Kapı Ünitesi Güç Kaynağı Voltajı |
± 20 V |
|
Çalışma Bağlantı Sıcaklığı |
T_j = -40 ila +125 °C |
|
Montaj |
Press-Fit / Basınç Teması |
Yararlanıcının Bankası: CITIBANK N.A.
Yararlanıcı adresi: Şampiyon Kulesi, Üç Bahçe Yolu, Merkez, Hong Kong
Faydalanıcı: Vogi International Trading Co., Limited
Hesap No: 395714900
Banka Kodu: 006 Şube Kodu: 391
Swift Kodu:CITIHKHX (CITIHKHXXXX * 11 karakter gerekiyorsa)
Ödeme Süresi: T / T
Şey:
5SHY3545L0003Ürün Özellikleri
5SHY3545L0003'ün temel avantajı, tristör tabanlı teknolojisinin ayırt edici özelliği olan düşük iletim kayıplarında yatmaktadır. Bu, onu yüksek akımlı uygulamalar için son derece verimli hale getirir. Ayrıca, 5SHY3545L0003, zorlu elektrik ortamlarında çok yüksek güvenilirlik ve sağlamlık için tasarlanmıştır ve önemli aşırı gerilim akımlarını idare edebilir. Entegre geçit komütasyonlu tasarımı, eski teknolojilere kıyasla sürüş devresini basitleştirerek daha kompakt güç yığını tasarımlarına yol açar. 5SHY3545L0003'ün presle takılan ambalajı, yüksek güç seviyelerinde performansı korumak için hayati önem taşıyan düşük endüktanslı ve sağlam bir mekanik bağlantı sağlar.
5SHY3545L0003Karşılaştırma
5SHY3545L0003 genellikle benzer voltaj ve akım değerlerine sahip yüksek voltajlı IGBT modülleriyle karşılaştırılır. 5SHY3545L0003 için önemli bir farklılaştırıcı, iletimdeki üstün verimliliğidir ve daha düşük termal kayıplara yol açarken, çağdaş IGBT'ler daha basit kapı sürüş gereksinimleri ve kısa devre korumasında avantajlar sunabilir. ABB IGCT ailesi içinde 5SHY3545L0003, 4500V engelleme voltajına sahip özel bir parçadır. Akım kaynağı invertör topolojileri için uygun olan simetrik IGCT tipleriyle (5SHY35L4510 gibi) karşılaştırılabilir. 5SHY3545L0003'ün asimetrik tasarımı, onu voltaj kaynaklı invertörler için en uygun hale getirir. Doğrudan değiştirme basit değildir; Mühendisler, belirli devre topolojisine, anahtarlama frekansına ve koruma şemasına göre bir cihaz seçmelidir. Drop-in değiştirme için, tüm orijinal performans özelliklerini korumak için aynı 5SHY3545L0003 ünitesi gereklidir.
5SHY3545L0003Uygulama Örnekleri
Küresel olarak, 5SHY3545L0003, petrol, gaz ve petrokimya endüstrilerindeki büyük kompresörleri, pompaları ve fanları kontrol eden megawatt sınıfı değişken frekanslı sürücülerde (VFD'ler) kapsamlı bir dağıtım görüyor. Bu kurulumlar, bu bileşenin sağladığı aşırı güvenilirlik ve verimliliğe öncelik verir. Ayrıca, 5SHY3545L0003, yüksek güç yoğunluklarını idare etme yeteneğinin önemli bir avantaj olduğu büyük gemiler için yüksek güçlü endüstriyel malzemeler ve deniz tahrik sistemlerinde kritik bir bileşendir. Kullanımı aynı zamanda multi-megawatt rüzgar türbinlerinin invertör aşamalarında ve dünya çapında elektrik şebekelerinin kararlılığını ve güç kalitesini artıran STATCOM'larda ve diğer Esnek AC İletim Sistemi (FACTS) cihazlarında önemli bir yapı taşı olarak bulunur. 5SHY3545L0003'ün sağlamlığı, onu bu kritik görev uygulamaları için tercih edilen seçenek haline getirir.
