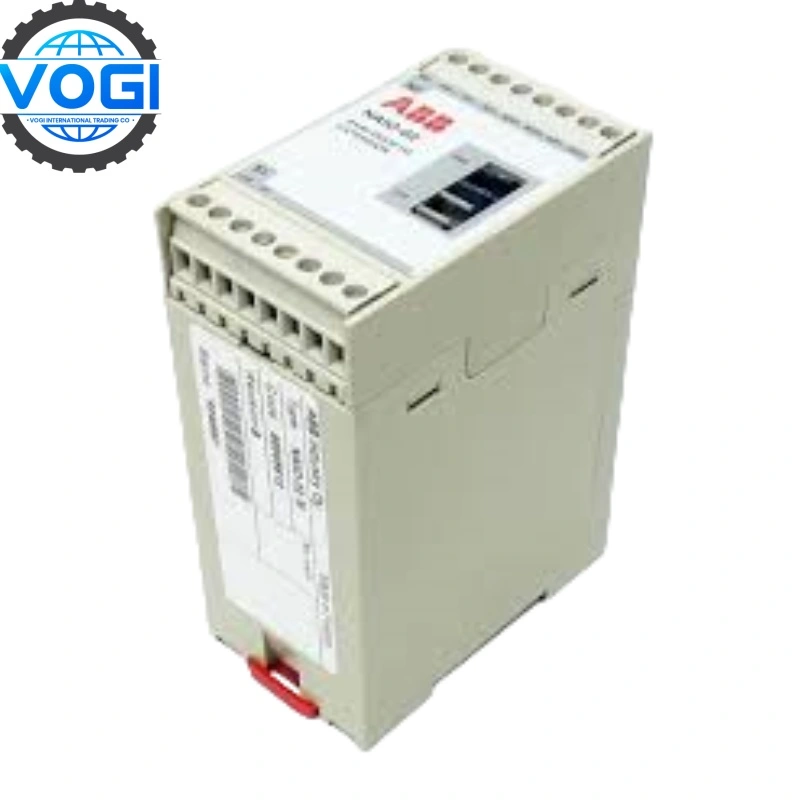

ABB AI810 3BSE008516R1 Analog Giriş Modülü

Dağlamak	ABB
Modül Numarası	AI810 Serisi
Sipariş Numarası	3BSE008516R1
Fiyat	300 Dolar
Menşe Ülke	İsveç
Ağırlık	0,5 KG
Sertifika	Ticaret Odası'ndan C/O Üreticiden C/Q
Garanti	12 aylar
Envanter Miktarı	10

Açıklama

Ödeme ve Güvenlik

Veri Sayfası İndirme

Açıklama

ABB AI810Teknik özellikler

Çözünürlük:12 bit

Giriş empedansı: 290 kΩ (voltaj girişi)

230 - 275 kΩ (akım girişi)

İzolasyon: Yerden grup halinde izole edilmiştir

Alt/üst aralığı:-%5 / +%15

Hata:Maks. 0.1%

Sıcaklık kayması

Voltaj: Tip. 70 ppm/°C Max. 100 ppm/°C; Akım: Tip. 50 ppm/°C Max. 80ppm/°C

Giriş filtresi (yükselme süresi %0-90):140 ms

Güncelleme döngüsü süresi:8 ms

Akım sınırlama: Verici gücü, MTU tarafından sınırlandırılan akım olabilir

Maksimum alan kablosu uzunluğu:600 metre (656 yarda)

Maksimum giriş voltajı (tahribatsız):30 V dc

NMRR, 50 Hz, 60 Hz:> 40 dB

Nominal izolasyon gerilimi: 50 V

Dielektrik test voltajı: 500 V ac

Güç dağılımı: 1,5 W

Akım tüketimi +5 V Modulebus:70 mA

Akım tüketimi +24 V Modulebus:40 mA

Akım tüketimi +24 V harici:0

Amaç:ABB AI810, endüstriyel proses kontrol sistemlerinin sinyal alımı ve izlenmesi için tasarlanmış, ABB Advant OCS veya AC 800M serisine ait bir analog giriş modülüdür. Temel işlevi, alan sensörünün analog sinyalini kontrol sistemi tarafından işlenmek üzere dijital bir sinyale dönüştürmektir.

Uygulama:Proses endüstrisi: Petrokimya, ilaç ve enerji endüstrilerinde gerçek zamanlı veri toplama. Su arıtma ve çevre koruma: Su kalitesi izleme, pompa istasyonu basınç izleme. Enerji yönetimi: Santral kazan sıcaklığı, buhar akış sinyali toplama. Kesikli üretim: Üretim hattı sensör sinyal entegrasyonu.

Ödeme ve Güvenlik

Yararlanıcının Bankası: CITIBANK N.A.
Yararlanıcı adresi: Şampiyon Kulesi, Üç Bahçe Yolu, Merkez, Hong Kong
Faydalanıcı: Vogi International Trading Co., Limited
Hesap No: 395714900
Banka Kodu: 006 Şube Kodu: 391
Swift Kodu:CITIHKHX (CITIHKHXXXX * 11 karakter gerekiyorsa)
Ödeme Süresi: T / T

Veri Sayfası İndirme

ABB AI810Temel özellikler

Yüksek hassasiyetli sinyal işleme: ABB AI810, hassas ölçüm ihtiyaçlarına uyum sağlayarak %±0,05 FS'lik yüksek doğruluğu destekler.

Parazit önleyici tasarım: Elektromanyetik gürültüyü bastırmak için ABB AI810 dahili sinyal filtreleme ve izolasyon teknolojisi.

Modülerlik ve esneklik: 8 kanallı giriş, her kanal sinyal tipini bağımsız olarak yapılandırır, HART protokolünü destekler ve akıllı verici teşhisi ile uyumludur.

Güvenilirlik ve uyumluluk: geniş çalışma sıcaklığı aralığı, geçtiIEC 61131-2 endüstriyel çevre sertifikası. ABB 800xA veya AC 800M kontrol sistemlerinin sorunsuz entegrasyonu, yedekli yapılandırmayı destekler.

Teşhis ve bakım: kanal düzeyinde arıza alarmı, LED durum göstergesi.

Tipik işbirliği durumları

Amerika Birleşik Devletleri'ndeki Duke Energy Kömür Yakıtlı Elektrik Santrali: Kazan tamburu su seviyesi izleme, yedekli konfigürasyon sürekli çalışmayı sağlar.

Kanada'daki Bombardier Üretim Hattı: Tren gövdesi kaynak sıcaklığının kapalı döngü kontrolü, ABB AI810 16 bit doğruluk, proses tutarlılığını artırır.

Singapur'daki Jurrong Adası Kimya Fabrikası: Tank seviyesinde sinyal alımı, ABB AI810, Profibus DP üzerinden merkezi DCS'ye bağlandı.
