Dağıtık Makine Koruma Mantığı

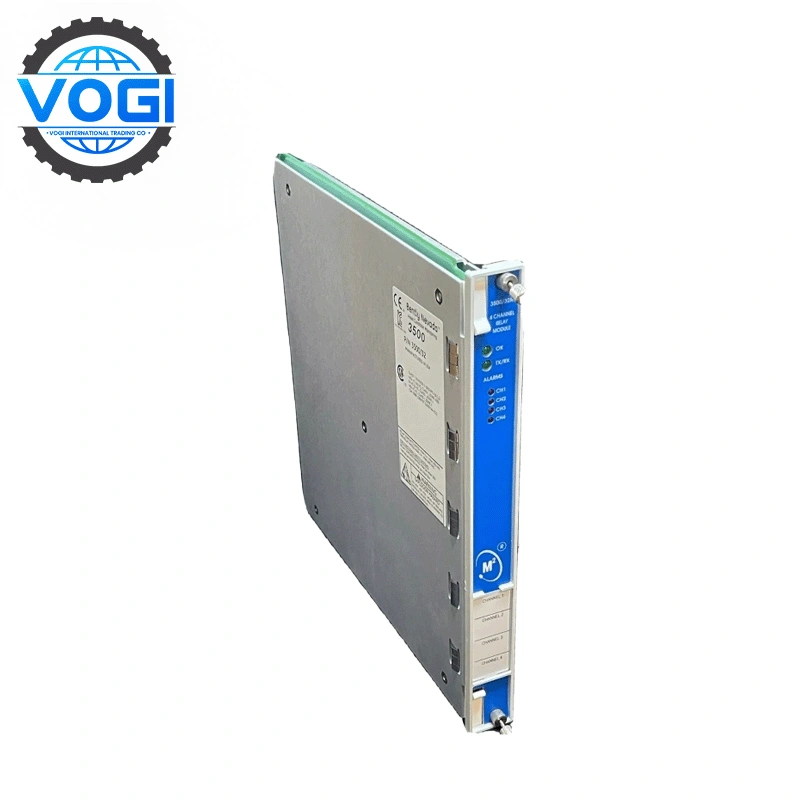

Bently Nevada 3500/32M, bir 3500 rafında dört bağımsız işleme düğümü olarak çalışır. Temel röle ünitelerinden farklı olarak, raftaki herhangi bir monitör kanalını veya kanal kombinasyonunu yoklayarak makine parametreleri (titreşim, sıcaklık, proses değerleri) arasında özel neden-sonuç zincirleri sağlar. Bu, onu karmaşık kapatma dizileri veya katmanlı alarmlar için bir karar verme merkezine dönüştürür.

Güvenlik Kısıtlamaları ile Sahada Yapılandırılabilir Röle Modları

Her röle kanalı, yazılım tarafından seçilen Normalde Enerjisiz (NDE) veya Normalde Enerjili (NE) çalışmayı destekler. Arızaya karşı güvenli tasarım için kritik olan kontak derecelendirmeleri bağlama bağlıdır: ≤250V AC/≤30V DC genel kullanım için derecelendirilmiş olsa da, Sınıf I Div 2 / Bölge 2 tehlikeli alanlarda veya SIL sertifikalı güvenlik sistemlerinde dağıtım, içsel güvenlik aralığı kurallarına uymak için ≤30V AC/DC çalışmasını zorunlu kılar. Bu, güvenlik bütünlüğünden ödün vermeden esneklik sağlar.

Entegre Tanılama ve Kabin Senkronize Durum Göstergesi

Üç özel LED, anında sağlık ve operasyonel içgörüler sağlar:

OK LED'i: Modül işlemci işlevselliğini onaylar.

TX/RX LED: Diğer raf modülleriyle aktif iletişim sırasında yanıp sönerek veri yolu bütünlüğünü doğrular.

CH ALARM LED'İ: Kanal başına aydınlatma, yerel röle aktivasyonunu bildirerek yazılım olmadan hızlı arıza lokalizasyonu sağlar. Bu üçlü, bir bakışta raf tutarlılığı doğrulaması sağlar.
