Ana

Ürün Çeşitliliği

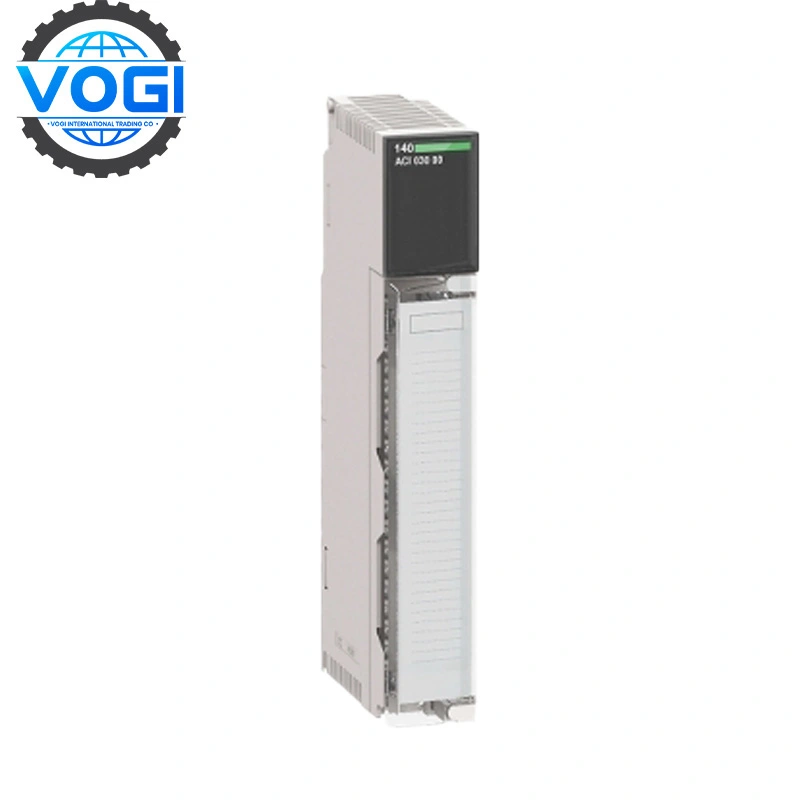

Modicon Quantum otomasyon platformu

Ürün veya Bileşen Türü

Analog giriş modülü

Tamamlayıcı

Filtre Türü

Tek kutuplu alçak geçiren - 15 Hz'de 3 dB ± %20

Analog Giriş Numarası

8

Giriş Türü

Diferansiyel

Adresleme Gereksinimi

9 giriş kelimesi

Analog Giriş Çözünürlüğü

12 bit

Lineer Ölçüm Aralığı

1...5 V, 4...20 mA

Mutlak Maksimum Giriş

50 V DC, 25 mA

Giriş Empedansı

250 Ohm akım ± %0.01
> 20 MOhm gerilimi

Mutlak Doğruluk Hatası

± Tam ölçeğin %0,05'i
± maksimum %0,1

Doğrusallık Hatası

± 0.04%

Doğruluk Kayması (Sıcaklık)

± Tam ölçeğin/°C'nin %0,0025'i
≤ Tam ölçeğin/°C'nin %0,005'i

Ortak Mod Reddetme

> -72 dB @ 60 Hz

İzolasyon (Kanaldan Bus'a)

1000 V DC, 3000 V DC 60 sn

İzolasyon (Kanallar Arası)

30 V DC

Güncelleme Zamanı

5 ms

Arıza Türü

Kırık tel (4...20 mA)
Düşük gerilim (1...5 V)

Işaretleme

CE

Yerel Sinyalizasyon

Otobüs iletişim (1 yeşil LED),
Harici arıza (1 kırmızı LED),
Kanal AÇIK (8 yeşil LED),
Kanal arızası (8 kırmızı LED)

Otobüs Akımı Gereksinimi

240 mA

Güç Dağılımı

2 W

Modül Formatı

Standart

Standart

UL 508, CSA C22.2 Hayır 142

Ürün Sertifikaları

FM Sınıf 1 Bölüm 2, cUL

Elektrostatik Deşarj Direnci

4 kV kontak
8 kV hava (IEC 801-2)

EM Alan Direnci

9,1 V/m (10 V/m) 80–1000 MHz (IEC 801-3)

Çalışma sıcaklığı

32… 140 °F (0... 60 °C)

Çalışma Yüksekliği

≤ 16404.2 ft (5000 m)
