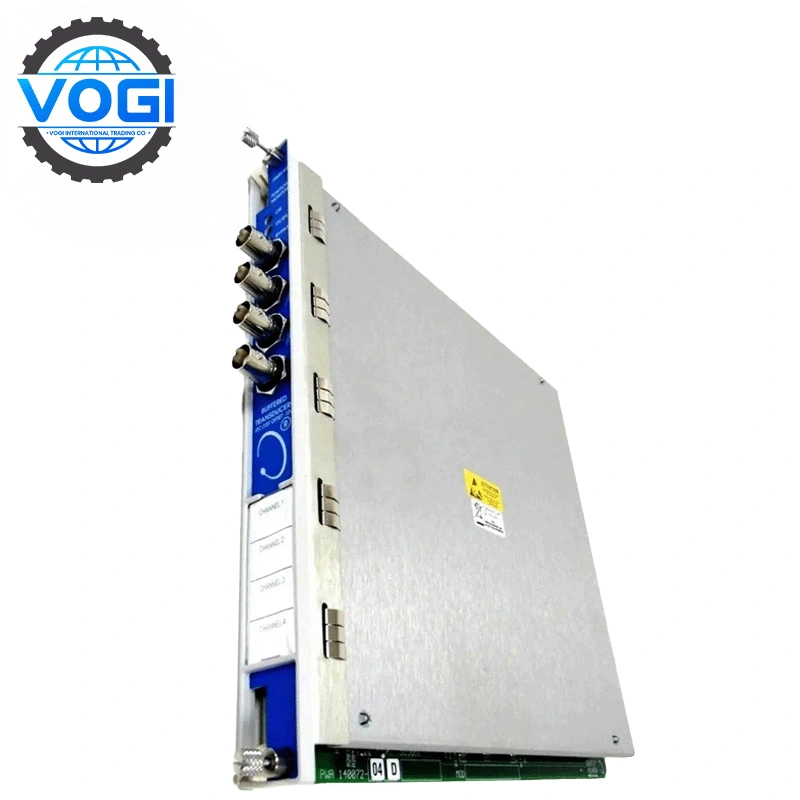

Bently Nevada 3500/64M مراقب الضغط الديناميكي
| العلامة التجارية | Bently Nevada |
| رقم الوحدة | 3500/64M |
| سعر الوحدة | 800 دولار |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.8 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 2 |
Bently Nevada 3500/64M هو وحدة مراقبة ضغط ديناميكي رباعية القنوات مصممة لمراقبة تقلبات الضغط في الآلات الدوارة (مثل التوربينات الغازية والضواغط).
Bently Nevada3500/64M المعلمات الرئيسية
|
المعلمة |
المواصفات |
ملاحظات |
|
قنوات الإدخال |
4 |
مستقلة وقابلة للتهيئة لكل قناة |
|
نوع الإدخال |
محولات ضغط عالية الحرارة |
يدعم وضع التتالي (مدخل واحد ← 4 قنوات) |
|
حساسية الضغط الديناميكي |
100 ميللي فولت/psi (1.45 ميللي فولت/ملي بار) |
معاير للمحولات الصناعية |
|
استجابة التردد |
الوضع المنخفض: 5 هرتز – 4 كيلو هرتز الوضع العالي: 10 هرتز – 14.75 كيلو هرتز |
قابل للتحديد لكل زوج قنوات |
|
ممانعة الإدخال |
3 أسلاك: 10 كيلو أوم سلكان: 1.5–3.5 ميجا أوم |
متكيف مع نوع المستشعر |
|
خرج المسجل |
توافق الجهد: -24 فولت تيار مستمر إلى +12 فولت تيار مستمر |
محمي ضد الدوائر القصيرة |
|
درجة حرارة التشغيل |
-55 درجة مئوية إلى +85 درجة مئوية (-67 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
بيئات صناعية قاسية |
|
الترشيح |
مرشح تمرير النطاق + مرشح إزالة النطاق (قابل للتهيئة برمجيًا) |
ترددات زاوية قابلة للتخصيص |
|
مؤشرات اللوحة الأمامية |
مصابيح LED للحالة OK وTX/RX وBypass |
حالة تشغيلية في الوقت الفعلي |
|
الأبعاد |
2.6 سم × 25.8 سم × 24 سم (ارتفاع × عرض × عمق) |
تصميم فتحة واحدة |
|
الوزن |
0.8 كجم |
خفيف الوزن لتخطيطات الرفوف الكثيفة |
|
الامتثال |
API 670، ATEX/IECEx T4، SIL 2 |
شهادة المناطق الخطرة |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
المنتجات المتوافقة مع Bently Nevada 3500/64M
مكونات النظام الأساسية:يجب دمج Bently Nevada 3500/64M في حامل 3500/05، مع مصدر طاقة احتياطي 3500/15 ووحدة واجهة الإطار 3500/20. وحدات الإدخال/الإخراج المخصصة (مثل وحدة الطرفية الخارجية 164895-01) تحقق توصيل الأسلاك الآمنة لأجهزة الاستشعار.
المستشعر والمشغل:متوافق مع مرسلات الضغط العالية الحرارة (مثل سلسلة 3300)؛ إشارة الإنذار مرتبطة بوحدة الترحيل 3500/32 لتشغيل الإيقاف، أو الوصول إلى DCS عبر بوابة الاتصال 3500/92.
منصة البرمجيات:الاتصال بـ System 1® لتحليل طيف الضغط، أو تسجيل أشكال موجات العبور المفاجئ من خلال واجهة TDXnet الديناميكية
الميزات الرئيسية لـ Bently Nevada 3500/64M
وظيفة الترشيح المزدوج والتتالي:يدعم Bently Nevada 3500/64M أوضاع الترشيح المنخفض/العالي (5 هرتز – 4 كيلو هرتز أو 10 هرتز – 14.75 كيلو هرتز)، والتي يمكنها التقاط الترددات المنخفضة للنبض المفاجئ أو الترددات العالية للشفرة بشكل مستهدف. يسمح وضع التتالي الفريد **(1 > ALL)** بإدخال مستشعر واحد وتحليل أربع قنوات بشكل مستقل، مما يحسن التكاليف ويقلل من تعقيد التثبيت.
تصميم صناعي موثوق:بفضل تحمل درجات الحرارة القصوى **-55 درجة مئوية إلى +85 درجة مئوية** ومستويات الحماية IP66/IP67، يمكن نشر Bently Nevada 3500/64M مباشرة في المنطقة عالية الحرارة بحجرة التوربينات الغازية أو بيئة الرذاذ الملحي في المنصة البحرية. تضمن دوائر الحماية من الدوائر القصيرة وقمع القوس الكهربائي عدم انقطاع البيانات أثناء تقلبات شبكة الكهرباء.
