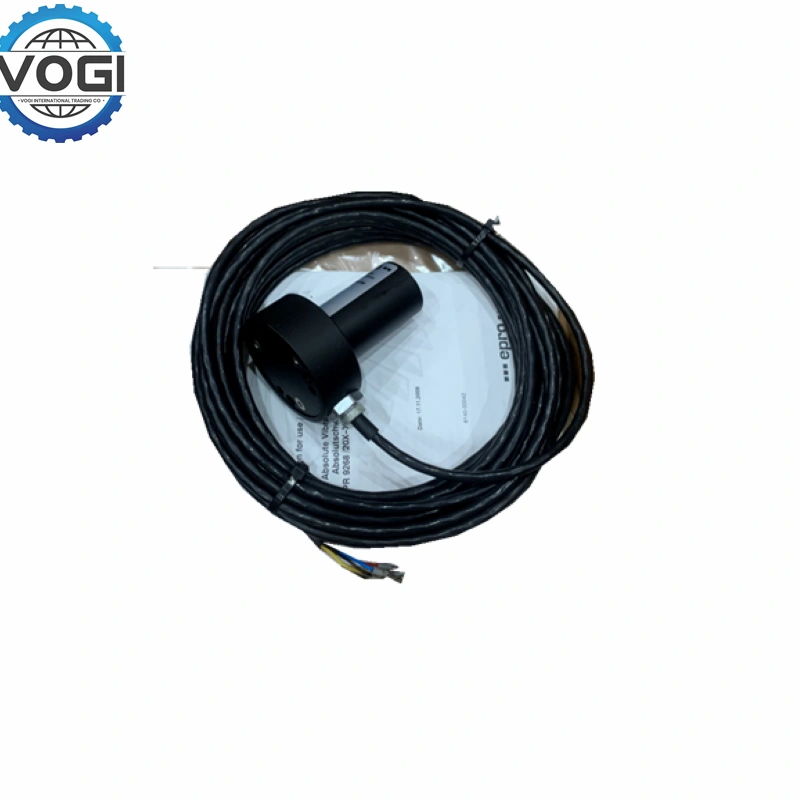

يتكون الهيكل الأساسي لهذا المنتج من ملف قياس وكتلة اهتزازية مدعومة بألواح زنبركية. يمكن لعناصر القياس هذه أن تتحرك داخل مجال مغناطيسي مستقر ناتج عن مغناطيس دائري. تتراوح التردد الطبيعي له في نطاق 4-13 هرتز، مما يدعم قياس الاهتزاز في اتجاه واحد فقط (عمودي أو أفقي). يوفر هذا التصميم الهيكلي الظروف اللازمة لالتقاط إشارات الاهتزاز.

عند تثبيت المستشعر على المعدات الصناعية مثل التوربينات البخارية أو الضواغط، فإن الاهتزاز الناتج عن تشغيل المعدات سيؤدي إلى اهتزاز غلاف المستشعر أيضًا. بسبب القصور الذاتي، تنشأ إزاحة نسبية بين الكتلة الاهتزازية الداخلية وملف القياس من جهة والمغناطيس الدائم المهتز مع الغلاف من جهة أخرى. وهذا يعني أن ملف القياس سيتحرك داخل المجال المغناطيسي للمغناطيس الدائم، مما يؤدي إلى قطع خطوط المجال المغناطيسي.

يتميز ملف القياس في المستشعر بإخراج عالٍ، ومعاوقة منخفضة، وقدرة قوية على مقاومة التداخل. يمكن ربط إشارة الخرج مباشرة بأنظمة المراقبة والحماية الخاصة بالآلات الدوارة MMS 3000 و MMS 6000 من EPRO، مما يلغي الحاجة إلى خطوات تحويل وتكييف الإشارات المعقدة. يوفر هذا دعمًا موثوقًا للبيانات الخام لمراقبة حالة اهتزاز المعدات وتوفير إنذار مبكر للأعطال.
