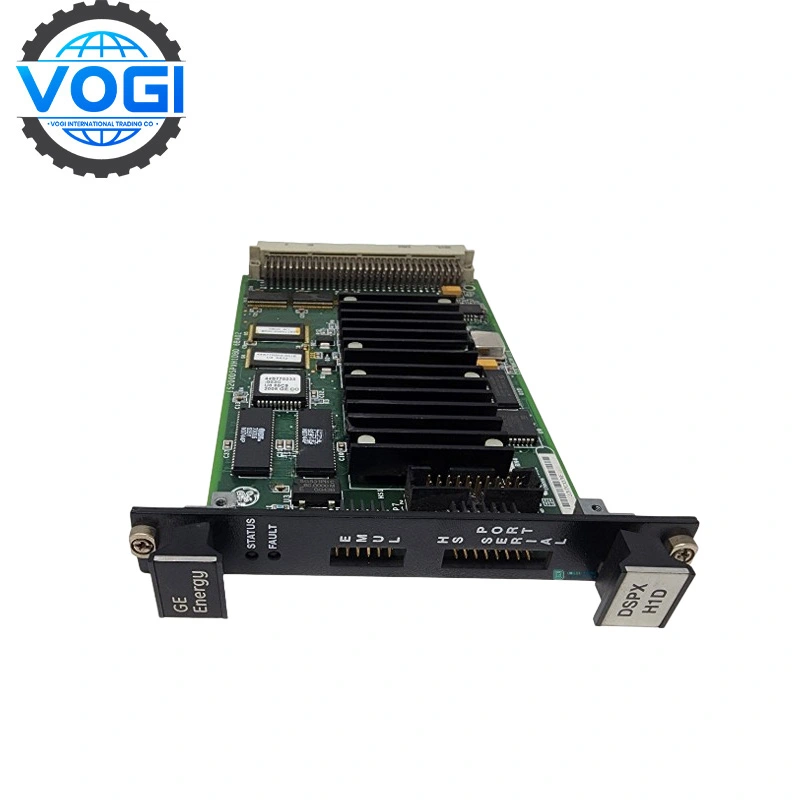

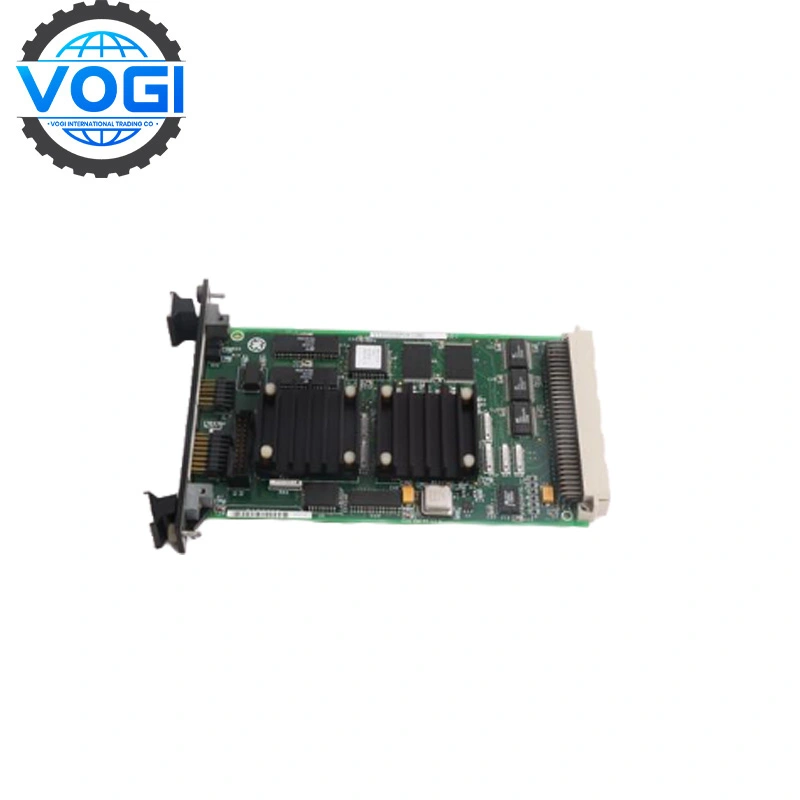

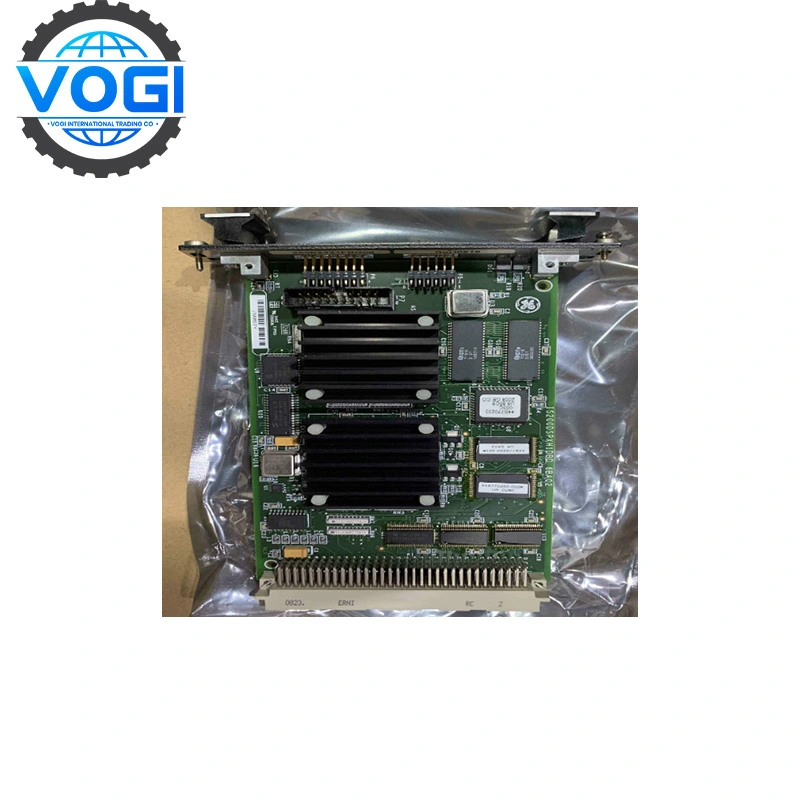

بطاقة التحكم DSP GE IS200DSPXH1D IS200DSPXH1DBD

العلامة التجارية	GE
رقم الوحدة	IS200DSPXH1DBD
سعر الوحدة	$3500
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.8KG
الشهادة	شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة
الضمان	12 شهرًا
الكمية المتوفرة في المخزون	10

تنفذ IS200DSPXH1D التحكم في الوقت الفعلي في أنظمة Mark VI/EX2100. وتتعامل مع معالجة المدخلات التناظرية، والتحكم في محرك PWM/الجسر، والحماية من الأعطال، وتتفاعل عبر منافذ الأدوات — وهي ضرورية للتشغيل الآمن للتوربينات.

إرسال الاستفسار

الوصف

الدفع والأمان

الوصف

GE IS200DSPXH1DBD المواصفات الفنية

الوظيفة: لوحة التحكم الرئيسية في DSP في أنظمة محركات GE Mark VI/EX2100

سرعة DSP: معالج إشارات رقمية بسرعة 60 ميجاهرتز

الإدخال/الإخراج التناظري: 12 قناة مع مدخلات HIFI تفاضلية

الموصلات: P1 للوحة الخلفية (128 سنًا)، P5 للمحاكي، P6 لمنافذ المراقبة

المقاطعات: تجاوز سعة المكدس، نبضة تحميل الحلقة الداخلية، مقاطعات مخصصة

الذاكرة المدمجة: Flash وRAM وNVRAM + ID ROM

الأبعاد: 5″ × 6.5″ × 0.5″ (≈12.7 × 16.5 × 1.3 سم)

درجة حرارة التشغيل: من –30 درجة مئوية إلى +65 درجة مئوية

الدفع والأمان

بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)

الميزات الرئيسية لـ GE IS200DSPXH1D

يتحكم في منطق البوابة، وتنظيم الجهد/تيار المجال، وإطلاق الجسر
معالجة الأخطاء عبر تجاوز سعة المكدس، والمؤقتات الحارسة، ومقاطعات الحلقة الداخلية
تدعم منافذ المحاكي (P5) والمراقبة (P6) التشخيص الميداني
لا توجد مؤشرات LED للحالة — معلومات الأعطال عبر تشخيصات وحدة التحكم المضيفة
لوحة الدوائر المطبوعة المغلفة بطبقة واقية مناسبة للبيئات الصناعية القاسية

التشغيل:

تنفذ اللوحة حلقات التحكم في DSP، وتتعامل مع المقاطعات لعزم الدوران ومنطق البوابة، وتدير الحماية من تجاوز سعة المكدس والمؤقت الحارس، وتبلغ عن الحالة عبر اللوحة الخلفية لنظام التحكم المضيف.

مقارنة الأداء

المعلمة	IS200DSPXH1C	IS200DSPXH1D	IS200DSPXH2D
قنوات الإدخال/الإخراج التناظرية	12	12	6
طلاء اللوحة	قياسي	مطلي بطبقة حماية مطابقة	مطلي بطبقة حماية مطابقة
مؤشرات الحالة LED	مؤشرا LED	لا يوجد	مؤشرا LED
الحماية	المؤقت الحارس، تجاوز السعة	+ تحسينات إعادة الضبط	مطابق لـ H1C

الملخص:

تتشارك DSPXH1D مع لوحات H1A/C في نواة DSP بتردد 60 ميجاهرتز وقدرات الإدخال/الإخراج، ولكنها تضيف طبقة واقية وتحسينات إعادة الضبط. وهي تحذف مؤشرات LED ولكنها تحتفظ بالوصول الكامل إلى منافذ التشخيص.
