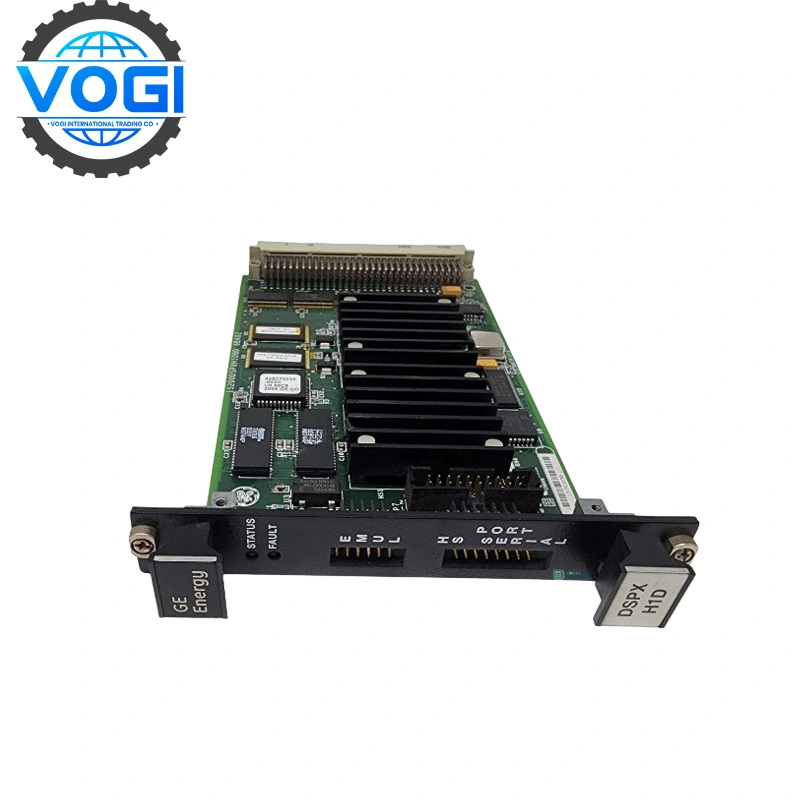

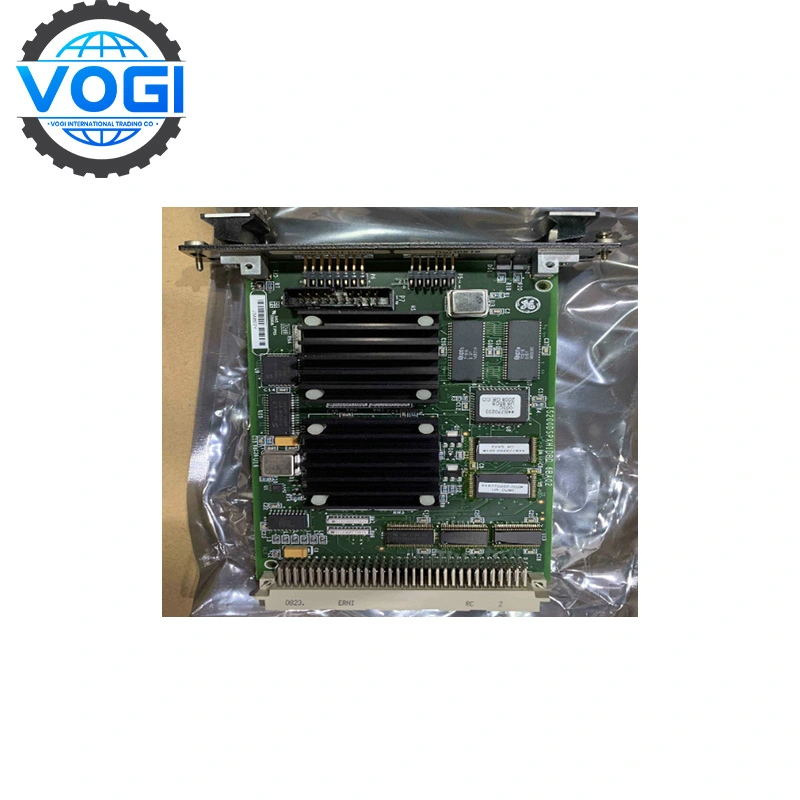

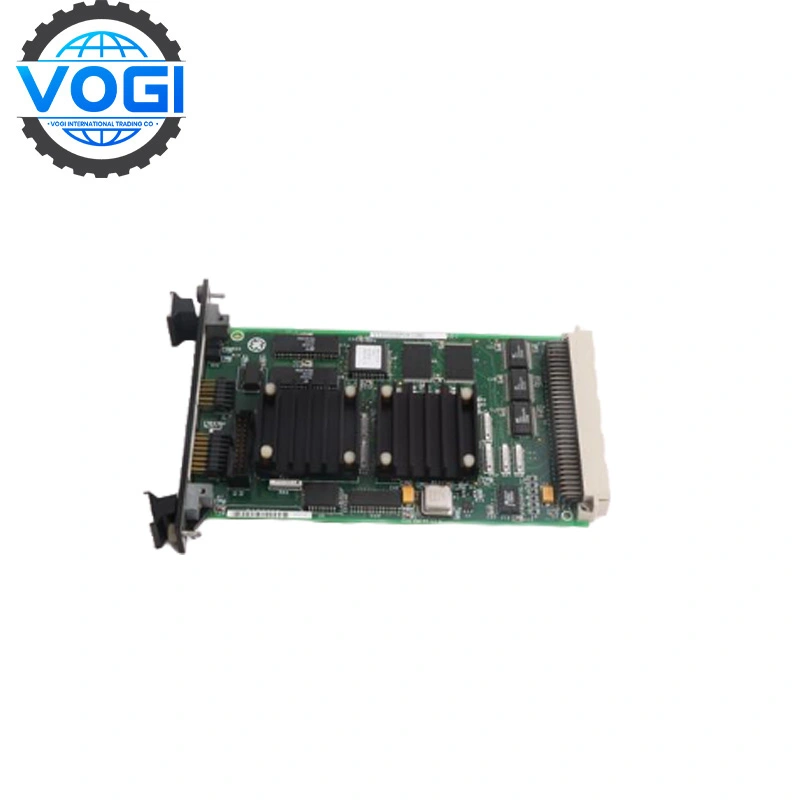

GE IS200DSPXH1D IS200DSPXH1DBD Плата управления приводом DSP

GE IS200DSPXH1D IS200DSPXH1DBD Плата управления приводом DSP

Бренд	GE
Номер модуля	IS200DSPXH1DBD
Цена за единицу	$3500
Страна происхождения	США
Вес	0.8KG
Сертификат	C/O от Торгово-промышленной палаты C/Q от производителя
Гарантия	12 месяцев
Количество на складе	10

IS200DSPXH1D выполняет управление в реальном времени в системах Mark VI/EX2100. Она обеспечивает обработку аналоговых входов, управление ШИМ-мостом/двигателем, защиту от неисправностей и взаимодействие через порты инструментального интерфейса — что необходимо для безопасной работы турбины.

Отправить запрос

Описание

Оплата и безопасность

Описание

GE IS200DSPXH1DBD Технические характеристики

Функция: основная плата управления DSP в системах привода GE Mark VI/EX2100

Тактовая частота DSP: 60 МГц цифровой сигнальный процессор

Аналоговый ввод/вывод: 12 каналов с дифференциальными входами HIFI

Разъемы: P1 объединительная плата (128-контактный), P5 эмулятор, P6 порты мониторинга

Прерывания: переполнение стека, импульс нагрузки внутреннего контура, пользовательские прерывания

Встроенная память: Flash, RAM, NVRAM + ID ROM

Размеры: 5″ × 6,5″ × 0,5″ (≈12,7 × 16,5 × 1,3 см)

Рабочая температура: от –30 °C до +65 °C

Оплата и безопасность

Банк получателя: CITIBANK N.A.
Адрес получателя: Champion Tower, Three Garden Road, Central, Hong Kong
Получатель: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код отделения: 391
SWIFT-код: CITIHKHX (CITIHKHXXXX * если требуется 11 символов)
Условия оплаты: T/T

GE IS200DSPXH1D Ключевые особенности

Управляет логикой стробирования, регулированием напряжения/тока поля, запуском моста
Обработка ошибок через переполнение стека, сторожевые таймеры, прерывания внутреннего контура
Порты эмулятора (P5) и монитора (P6) поддерживают диагностику на месте
Нет светодиодных индикаторов состояния — информация об ошибках передается через диагностику главного контроллера
Плата с защитным влагозащитным покрытием подходит для тяжелых промышленных условий

РАБОТА:

Плата выполняет контуры управления DSP, обрабатывает прерывания для крутящего момента и логики стробирования, управляет защитой сторожевого таймера и переполнения стека, а также передает статус через объединительную плату в главную систему управления.

Сравнение производительности

Параметр	IS200DSPXH1C	IS200DSPXH1D	IS200DSPXH2D
Каналы аналогового ввода/вывода	12	12	6
Покрытие платы	Стандарт	С защитным покрытием	С защитным покрытием
Светодиоды состояния	2 светодиода	Нет	2 светодиода
Защита	Сторожевой таймер, переполнение	+ улучшения сброса	Аналогично H1C

Резюме:

DSPXH1D разделяет базовые возможности процессора DSP 60 МГц и ввода/вывода с платами H1A/C, но добавляет влагозащитное покрытие и улучшения сброса. Она не имеет светодиодов, но сохраняет полный доступ к диагностическим портам.
