إنفينسيس ترايكونكس 3604E

وسم	تريكونكس
رقم الوحدة	تريكونكس 3604E
سعر الوحدة	1500 دولار
بلد المنشأ	الولايات المتحدة الأمريكية
ثقل	0.8 كجم
شهادة	C/O من الغرفة التجارية C / Q من الشركة المصنعة
الضمان	12 شهرا
كمية المخزون	10

إنفينسيس ترايكونكس 3604E هو وحدة إخراج رقمية مكونة من 16 قناة في نظام السلامة TMR. يحول الإشارات المصوت عليها من المعالجات إلى مخرجات رقمية موثوقة ومقاومة للأخطاء، مما يدعم تطبيقات الإيقاف الحرج، والتشابك، والإنذار في الأنظمة المزودة بأجهزة السلامة.

إرسال استفسار

وصف

الدفع والأمن

تنزيل ورقة البيانات

وصف

مدخلات الطاقة الرئيسية: 24 فولت تيار مستمر اسمي
قنوات الإخراج: 16 مخرجات رقمية TMR غير شائعة
نطاق جهد الإخراج: 22-45 فولت تيار مستمر
التصنيف الحالي: 2 أمبير لكل قناة مستمرة ، 10 أمبير زيادة (10 مللي ثانية)
انخفاض الجهد: < 4 فولت نموذجي
تحميل التسرب: < 2 مللي أمبير
العزل: 1,500 فولت تيار مستمر لكل قناة
الصمامات الميدانية: 2.5 فتيل سريع المفعول لكل خرج

الدفع والأمن

بنك المستفيد: سيتي بنك إن إيه
عنوان المستفيد:برج البطل ، طريق ثري جاردن ، سنترال ، هونغ كونغ
المستفيد: شركة فوجي للتجارة الدولية المحدودة
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز السويفت: CITIHKHX (CITIHKHXXXX * إذا كانت هناك حاجة إلى 11 حرفا)
مصطلح الدفع: T / T

تنزيل ورقة البيانات

الميزات الرئيسية لجهاز Invensys Triconex 3604E

يضمن التكرار المعياري الثلاثي التصويت الآمن من الفشل والإخراج المستمر
تمنع المخرجات غير الشائعة انتشار الأعطال بين القنوات
تحتوي كل قناة على تشخيصات استرجاع الجهد والصمامات سريعة الحركة
يدعم التصميم القابل للتبديل دون إيقاف التشغيل الصيانة دون إيقاف تشغيل النظام
مصممة لبيئات الفئة G3 القاسية مع عزل قوي

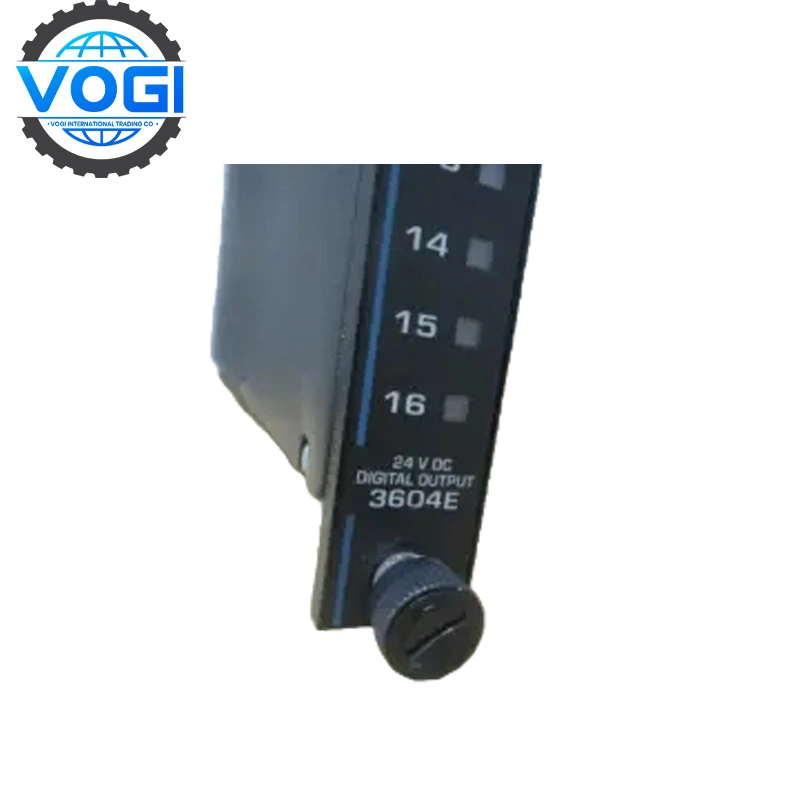

TRICONEX 3604E 1

مقارنة الأداء

البارامتر	3604 إي	3602ه	3625
قنوات الإخراج	16	8-16	32
أقصى تيار لكل نقطة	2 أ	1.7 أ	1.7 أ
اشراف	نعم	اختياري	نعم
تطبيق نموذجي	حلقات إيقاف تشغيل متوسطة	حلقات تحكم صغيرة	أنظمة إغلاق كبيرة

ملخص:
يوفر الموديل 3604E 16 مخرجات TMR عالية التيار. يوفر الموديل 3625 32 مخرجا خاضعا للإشراف، بينما يوفر الموديل 3602E عددا أقل من القنوات للضغط الصغير.

حالات التعاون النموذجية

أمريكا الشمالية - أنظمة الإغلاق في حالات الطوارئ للمصفاة
تم استخدام وحدات 3604E للتحكم في صمامات الإغلاق في حالات الطوارئ ، مما يضمن التصويت والتشخيص منع التعثر الزائف.
أوروبا - أنظمة سلامة المصانع الكيميائية
مدمجة في رفوف الأمان لقيادة حلقات الإنذار والإغلاق. تقلل إمكانية التبديل السريع من وقت التوقف عن العمل أثناء الصيانة.
آسيا - أنظمة التحكم في توليد الطاقة
تستخدم في إغلاق حماية التوربينات ؛ تدعم مخرجات التيار العالي موثوقية المشغل في ظل ظروف الخطأ.
الشرق الأوسط - سلامة المنصات النفطية البحرية
مثبتة لأنظمة الإغلاق في حالات الطوارئ ؛ يضمن التصميم القوي والتصويت TMR التشغيل الآمن في البيئات البحرية.

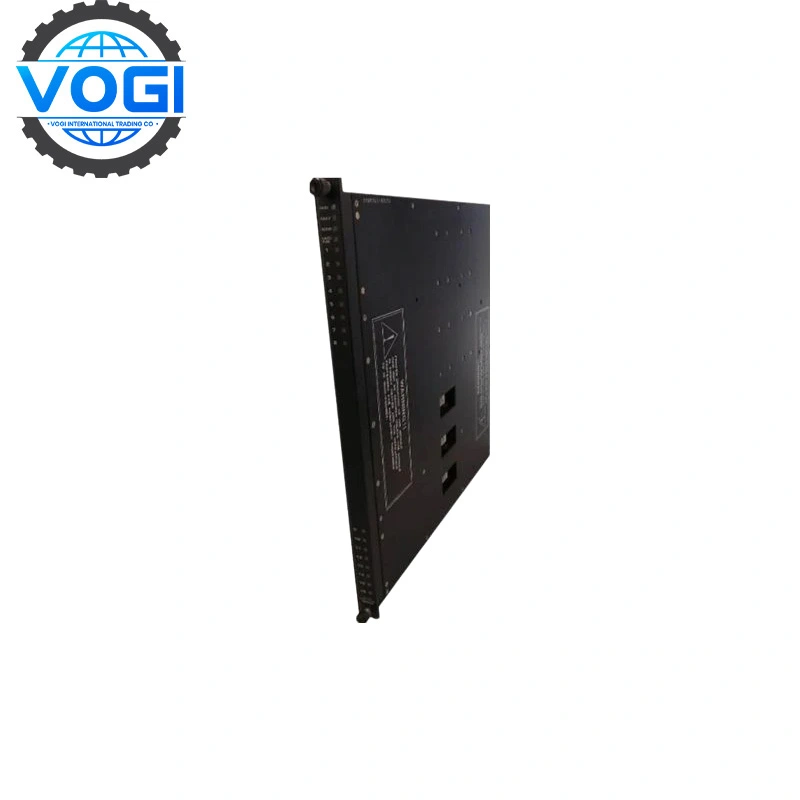

TRICONEX 3604E 2
