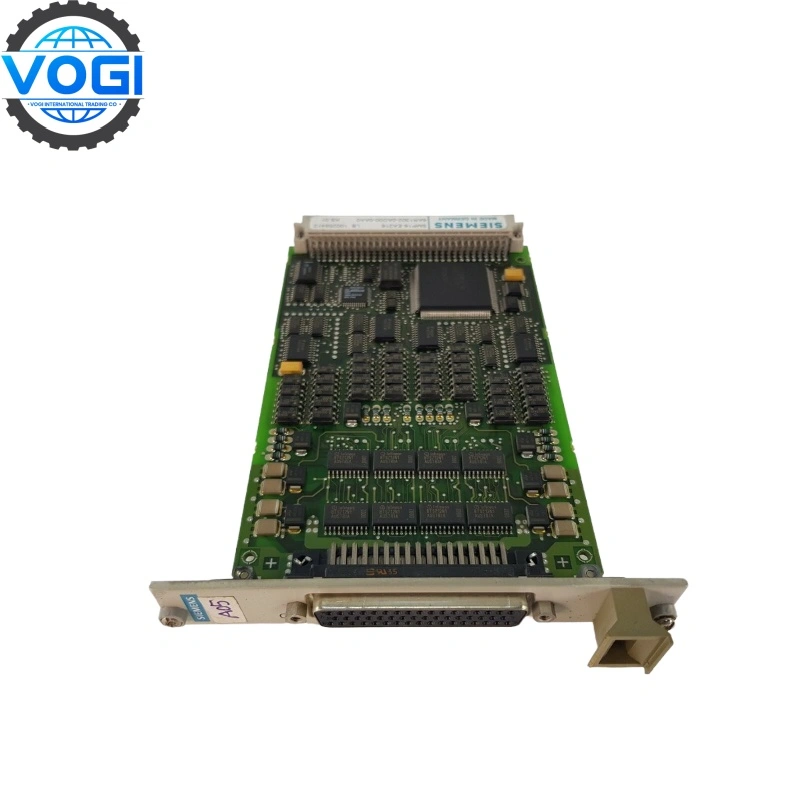

Siemens 6DD1681-0AJ1 SIMATIC TDC محول SU12 10-قطب/لولبي
| العلامة التجارية | Siemens |
| رقم الوحدة | 6DD1681-0AJ1 |
| سعر الوحدة | $1500 |
| بلد المنشأ | ألمانيا |
| الوزن | 0.91 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 10 |
تعمل وحدة Siemens 6DD1681-0AJ1 كمكوّن أساسي لتكييف الإشارات والربط داخل نظام الأتمتة SIMATIC TDC من شركة Siemens. الغرض الأساسي منها هو التقاط الإشارات التناظرية والرقمية من أجهزة الاستشعار والمشغلات الميدانية وتكييفها ومعالجتها، مما يسهل التحكم الدقيق في تطبيقات الأتمتة الصناعية المعقدة والتحكم في العمليات، خاصة تلك التي تتطلب حوسبة عالية السرعة والأداء.
|
الفئة |
المعايير الفنية |
المواصفات |
|
عام |
معرف المنتج |
6DD1681-0AJ1 |
|
|
نوع الوحدة |
وحدة واجهة تناظرية/رقمية |
|
|
جزء من النظام |
SIMATIC TDC (التحكم الرقمي Teleperm) |
|
الكهرباء |
جهد الإمداد |
5 فولت تيار مستمر (عبر اللوحة الخلفية للنظام) |
|
|
استهلاك الطاقة |
1.5 أمبير تقريبًا |
|
مدخلات رقمية |
عدد القنوات |
16 |
|
|
جهد الإدخال |
24 فولت تيار مستمر |
|
|
مستوى الإشارة "1" |
15 فولت إلى 30 فولت |
|
|
مستوى الإشارة "0" |
-30 فولت إلى 5 فولت |
|
|
العزل |
نعم، بين القنوات واللوحة الخلفية |
|
المدخلات التناظرية |
عدد القنوات |
8 |
|
|
نوع الإدخال |
تفاضلي، أحادي الطرف |
|
|
الدقة |
16-بت |
|
|
نطاقات القياس |
±10 فولت، ±5 فولت، ±2.5 فولت، 0-20 مللي أمبير، 4-20 مللي أمبير (قابلة للتحديد برمجيًا) |
|
|
زمن التحويل |
< 50 ميكروثانية لكل قناة |
|
الواجهة |
ناقل اللوحة الخلفية |
ناقل نظام TDC |
|
البيئة |
درجة حرارة التشغيل |
من 0 درجة مئوية إلى +60 درجة مئوية |
|
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +70 درجة مئوية |
|
|
الرطوبة النسبية |
5% إلى 95% (بدون تكاثف) |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
التفاصيل:
ميزات المنتج
من الخصائص الرئيسية للمنتج 6DD1681-0AJ1 هو الدمج عالي الكثافة لكل من قنوات الإدخال التناظرية والرقمية في وحدة واحدة، مما يحسن مساحة الرف داخل نظام TDC. كما أن التحويل التناظري إلى الرقمي عالي الدقة 16 بت ونطاقات الإدخال المرنة القابلة للتهيئة برمجيًا هي خصائص منتج أساسية للوحدة 6DD1681-0AJ1، مما يضمن التقاط إشارات دقيق ومتعدد الاستخدامات للعمليات الحرجة.
مقارنة 6DD1681-0AJ1
عند مقارنة Siemens 6DD1681-0AJ1 بالوحدات الأخرى ضمن مجموعة TDC، مثل وحدة الإدخال الرقمي البحت 6DD1681-0AH1 أو وحدة الإدخال التناظري البحت 6DD1681-0AD1، فإن الميزة الأساسية للوحدة 6DD1681-0AJ1 هي وظيفتها الهجينة. هذا الدمج يقلل من عدد الوحدات المطلوبة للتطبيقات التي تحتاج كلا النوعين من الإشارات، مما يبسط التكوين ويوفر مساحة الفتحات. ومع ذلك، فإن العيب المحتمل هو أنه إذا كان التطبيق يتطلب فقط عددًا كبيرًا من المدخلات الرقمية، فإن الوحدة المخصصة مثل 6DD1681-0AH1 قد تكون أكثر فعالية من حيث التكلفة. لا يوجد بديل مباشر للوظيفة المجمعة للوحدة 6DD1681-0AJ1 ضمن مجموعة TDC؛ فهي تحتل مكانة فريدة. الاستبدال بنماذج أخرى يتطلب استخدام وحدتين منفصلتين، مما يغير تكوين الأجهزة وتخطيط النظام.
6DD1681-0AJ1حالات التطبيق
أدت المتانة والدقة العالية لوحدة Siemens 6DD1681-0AJ1 إلى نشرها بشكل كبير في مشاريع الهندسة الأجنبية واسعة النطاق. تُستخدم على نطاق واسع في أتمتة محطات توليد الطاقة الكبرى، بما في ذلك أنظمة التحكم في التوربينات الغازية والبخارية، حيث تكون معالجة السرعة العالية والتعامل الموثوق مع الإشارات أمرًا بالغ الأهمية للسلامة والكفاءة. علاوة على ذلك، تعتبر Siemens 6DD1681-0AJ1 شائعة في التصنيع الصناعي الثقيل، مثل خطوط إنتاج السيارات ومطاحن الدرفلة المعدنية، حيث تتفاعل مع آلاف أجهزة الاستشعار لتوفير بيانات في الوقت الفعلي لحلقات التحكم المعقدة في الحركة والعمليات.
