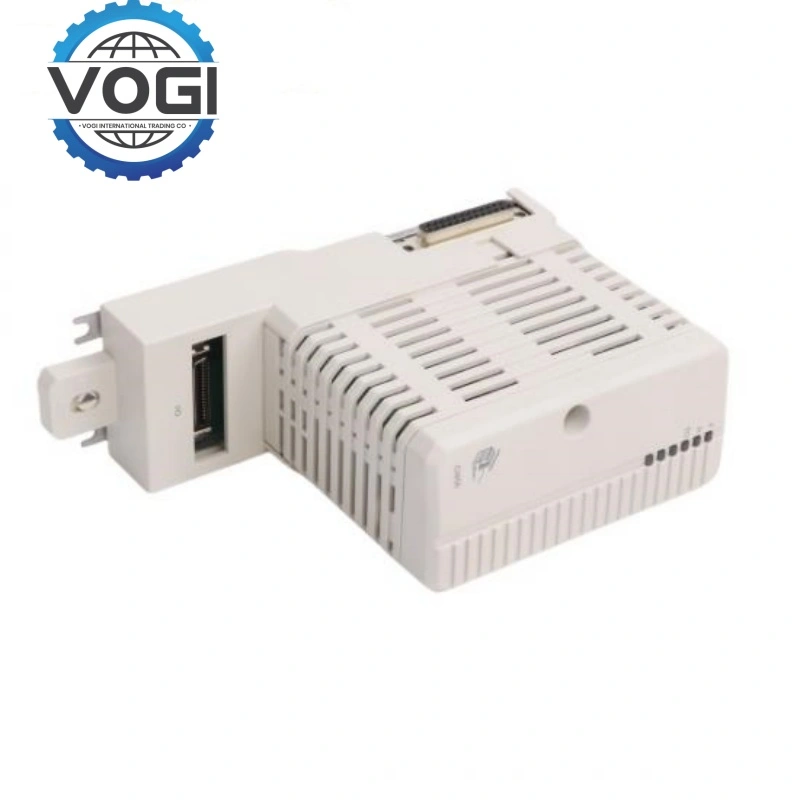

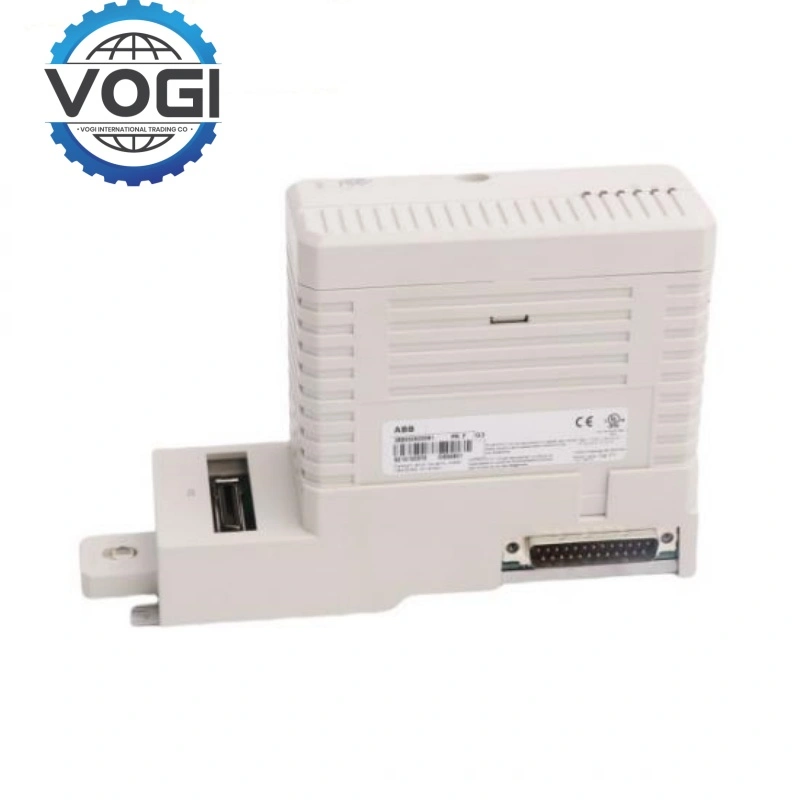

ABB CI856K01 3BSE026055R1 S100 E/A-Schnittstellenmodul
| Marke | ABB |
| Modellnummer | CI856K01 |
| Bestellnummer | Artikel-Nr.: 3BSE026055R1 |
| Stückpreis | 2300 $ |
| Herkunftsland | Schweden und Schweiz |
| Gewicht | 0,5 KG |
| Zertifikat | C/O von der Handelskammer C/Q vom Hersteller |
| Garantie | 12 Monate |
| Menge des Lagerbestands | 5 |
ABB CI856K01 3BSE026055R1 ist ein S100 I/O-Schnittstellenmodul. Als Kommunikationsbrücke ermöglicht es die Integration älterer S100 I/O-Geräte, so dass vorhandene Terminals und Feldverkabelung bei einem Upgrade auf die AC800M-Steuerung genutzt werden können, wodurch die Investitionskosten des Anwenders gesenkt werden.
ABB CI856K01 Wichtige Parameter
|
Parameter |
Spezifikation |
|
Verbinder |
Miniribbon (36-polig) |
|
24 V Verbrauch typ |
Typ 120 mA |
|
Temperatur Betrieb |
0 bis +55 °C (+32 bis +131 °F) |
|
Korrosionsschutz |
G3 konform nach ISA 71.04 |
|
Schutzart |
IP20 nach EN60529, IEC 529 |
Kontonummer 88800006406771
Kontoname Vogi International Trading Co., Limited
(* Wenn der Kontoname den verfügbaren Platz überschreitet, fahren Sie bitte im Adressfeld fort.)
SWITF/BIC-Code WIHBHKHHXXX
Bank name OCBC Hong Kong Branch
Bankadresse 161 Queen's Road Central, Central, Hongkong
Land/Region Hong Kong (China)
Kontotyp Geschäftskonto
Bankleitzahl 035
Zahlungsart Für die Bezahlung von Waren führen Sie bitte eine FPS/CHATS/SWIFT Zahlung durch
Hinweise Bitte fügen Sie dem Empfänger die folgende Notiz/Nachricht bei, wenn Sie eine Zahlung vornehmen: [Name des Käufers] [Rechnungs-/Vertragsnummer] [Produkt]
ABB CI856K01 Wichtige Zukunftsszenarien und Vorteile
Ein wesentlicher Vorteil der CI856-Schnittstelle ist die Möglichkeit, den Großteil der vorhandenen I/O-Installation wiederzuverwenden, einschließlich Anschlüssen und Feldverdrahtung in bestehenden ABB Master- und Advant OCS-Installationen.
Einfacher Anschluss an S100 I/O-Einheiten, die sich in bis zu fünf I/O-Racks befinden
Code-Verriegelungsvorrichtung, um den Einbau inkompatibler Komponenten zu verhindern
Hot-Swap-Funktionalität
ABB CI856K01 Installation und Anschluss Wichtige Punkte:
Mechanische Installation:Das Modul muss auf einer DIN-Schiene montiert werden.
Elektrischer Anschluss:Die Kernkomponente ist der Anschluss des S100 I/O-Kabels. Sie müssen das dedizierte TK575- oder TK580-Kabel an den 36-poligen Miniatur-Flachbandstecker anschließen, der auf dem Modulsockel mit "I/O" gekennzeichnet ist.
Erweiterung des Systems:Für den Anschluss an ein S100 I/O-Rack ist ein Bus-Extender (z. B. DSBC174, DSBC176 oder DSBC173A) erforderlich.
Es gelten jedoch die folgenden technischen Merkmale und Einschränkungen
Hot-Konfiguration und HART-Unterstützung:Das Modul unterstützt die Hot-Konfiguration während des Betriebs, was bedeutet, dass Änderungen am System vorgenommen werden können, ohne heruntergefahren zu werden. Es unterstützt auch HART-Routing.
Keine Redundanz:Diese Einschränkung erfordert besondere Aufmerksamkeit: Die CI856-Einheit selbst verfügt nicht über eine Unit-Redundanz. Dies muss bei der Konzeption eines Hochverfügbarkeitssystems berücksichtigt werden.
