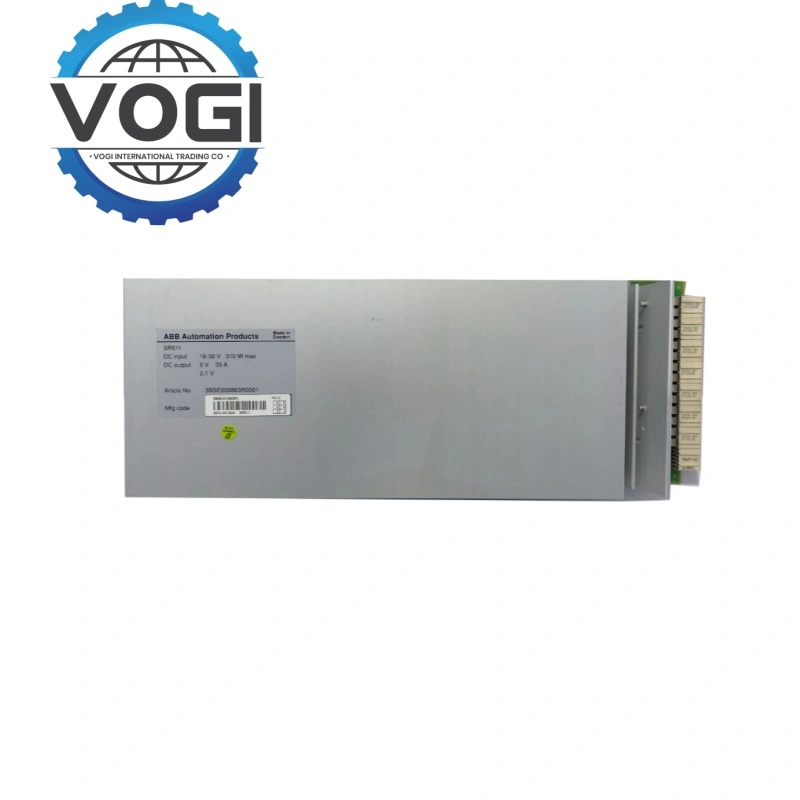

رگولاتور SR511 یک تبدیل کننده مبدل برق حالت سوئیچ است

24 ولت DC به ولتاژهای تثبیت شده 5 ولت و 2.1 ولت DC

همه این ولتاژها یک ترمینال منفی مشترک دارند.

از رگولاتور در تجهیزاتی استفاده کنید که پایانه های خروجی رگولاتور به موازات سایر رگولاتورهای همان خانواده متصل هستند.

بنابراین، n تنظیم کننده ها می توانند بار را به اشتراک بگذارند و ظرفیت دلخواه قدرت را بدهند، و در جایی که یک رگولاتور اضافی به پشته اضافه می شود، سیستم منبع تغذیه اضافی (n+1) مشتق می شود.

دو شبکه منبع تغذیه 24 ولت با یک ترمینال منفی مشترک

می تواند از طریق گذرگاه برق زیرمجموعه به SR511 متصل شود.

خروجی 5 ولت دارای بار 35 آمپر است، به استثنای جریان تحویل داده شده توسط خروجی 2.1 ولت.

از خروجی 2.1 ولت برای تغذیه پایانه گذرگاه موازی استفاده کنید.

SR511 شامل یک مدار منطقی نظارتی است که با بستن یک سوئیچ نیمه هادی وضعیت عادی را نشان می دهد و در نتیجه ترمینال خروجی سیگنال را از طریق یک مقاومت 100 اهم به زمین متصل می کند.

یک واحد معیوب یا گم شده ترمینال سیگنال را باز می گذارد.
