GE DS215GASCG4AZZ01A
| برند | GE |
| شماره ماژول | DS215GASCG4AZZ01A |
| قیمت واحد | $999 |
| کشور مبدأ | USA |
| وزن | 0.75 کیلوگرم |
| گواهینامه | گواهی مبدأ از اتاق بازرگانی گواهی تطبیق از تولیدکننده |
| گارانتی | ۱۲ ماه |
| موجودی انبار | 3 |

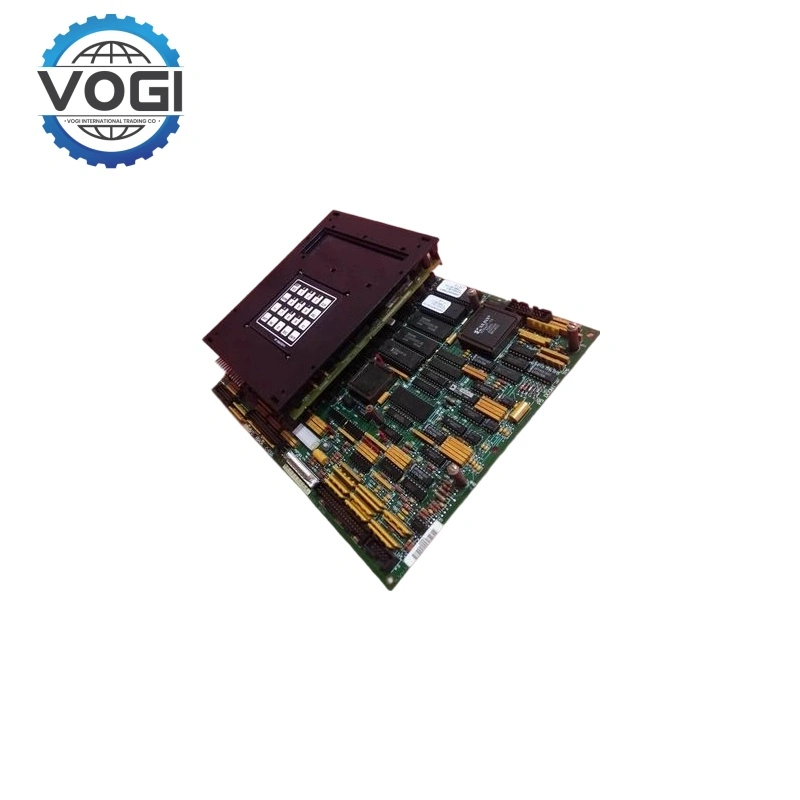

GE DS215GASCG4AZZ01A یک کارت Speedtronic Mark V است که به طور خاص برای سیستمهای کنترل توربین گازی یا بخاری صنعتی طراحی شده است
DS215GASCG4AZZ01A از دو برد ترکیبی تشکیل شده است: یکی DS200SDCCG4AEC است که با نام برد کنترل اصلی شناخته میشود، شامل سه ریزپردازنده و RAM مشترک است و مسئول انجام عملیات محاسباتی اصلی است. برد دیگر، کارت ارتباطی شبکه محلی (LAN) با مدل DS200SLCCG3ACC نام دارد که عمدتاً مسئول تسهیل ارتباط بین بردها یا بین برد و سیستم است.
وظایف اصلی این برد شامل کنترل حلقه بسته برای سرعت، بار و دمای توربین؛ اجرای منطق راهاندازی/توقف، شتاب و حفاظت؛ و پردازش موازی وظایف چندپردازندهای است که در نتیجه سرعت کنترل بالا و واکنش سریع به خطا را تضمین میکند.
این برد تبادل داده و ارتباط با سایر بردهای سیستم و همچنین کامپیوتر میزبان را تسهیل میکند و از پیکربندیهای افزونه دوگانه پشتیبانی میکند که به این ترتیب قابلیت اطمینان عملیاتی توربین را به طور قابل توجهی افزایش میدهد.
شماره حساب 88800006406771
نام حساب Vogi International Trading Co., Limited
(* اگر نام حساب از فضای موجود بیشتر شد، لطفاً در فیلد آدرس ادامه دهید.)
کد SWIFT/BIC WIHBHKHHXXX
نام بانک شعبه هنگکنگ OCBC
آدرس بانک 161 Queen's Road Central, Central, Hong Kong
کشور/منطقه هنگکنگ (چین)
نوع حساب حساب تجاری
کد بانک 035
روش پرداخت برای پرداخت بهای کالا، لطفاً از طریق FPS/CHATS/SWIFT پرداخت را انجام دهید
یادداشت لطفاً هنگام پرداخت، یادداشت/پیام زیر را برای گیرنده درج کنید: [نام خریدار] [شماره فاکتور/قرارداد] [محصول]
تحلیل موارد خطای میدانی DS215GASCG4AZZ01A
اگرچه مهندسان حرفهای به طور دقیق از دفترچه راهنمای کاربر برای نصب و راهاندازی پیروی میکنند، اما همچنان ممکن است برخی حوادث پیشبینینشده رخ دهد. در نتیجه، ممکن است مشکلات مختلفی در محل ایجاد شود؛ بخش زیر این موضوع را از طریق یک مطالعه موردی نمونه نشان میدهد:
**شرح خطا:** تست خودآزمایی روشن شدن ناموفق است و پیام خطای "IO CFG Failed / Missing IO Card" گزارش میشود.
**علائم مشاهده شده:** 1. در هنگام تنظیم مجدد تکDCC، فرآیند بین مراحل A5 و A7 متوقف میشود و توالی زیر را نشان میدهد: "Missing IO Card" → "IO CFG Failed" → "DCC IO Reset".
- در هنگام عملکرد سهگانه افزونه (سههستهای)، هیچ هشدار فوری ظاهر نمیشود؛ با این حال، پس از ۱ تا ۵ ساعت، یک توقف ناگهانی رخ میدهد که با افزایش هشدارهای پراکنده در گزارش تشخیصی همراه است.
- ناسازگاریهایی در دادههای رأیگیری افزونه شناسایی میشود.
**علت اصلی:** مشکل از فرسودگی تراشه رابط گذرگاه محلی DS200SDCCG4AEC یا کیفیت پایین لحیمکاری در هنگام مونتاژ ناشی میشود. این امر منجر به خطاهای بیتی در رم دوگانه داخلی میشود و متعاقباً بارگذاری پیکربندی IO را با شکست مواجه میکند.
**روش عیبیابی مهندس:**
ابتدا، ماژولهای DCC R (در حال اجرا) و S (آماده به کار) را جابهجا کنید. اگر خطا همراه با برد خاص منتقل شود، این امر تأیید میکند که خطا در سختافزار خود برد است.
سپس، سیگنالهای دستدهی ارتباط LAN بین ماژولهای LCC و DCC را اندازهگیری کنید تا هرگونه ناهنجاری زمانبندی بررسی شود.
در مرحله بعد، کدهای خطای برد را بخوانید: اگر کد "Fault 217" نشان داده شد، نشاندهنده خطای پیکربندی IO است؛ اگر کد "Fault 305" نشان داده شد، نشاندهنده وقفه زمانی گذرگاه است. اقدام اصلاحی نهایی شامل تعویض برد DS215GASCG4AZZ01A، بارگیری مجدد پیکربندی و انجام همگامسازی افزونه است.
برای اطمینان از طول عمر این برد و به حداقل رساندن تلفات تولید ناشی از خرابی تجهیزات، توصیه میشود که مهندسان هر سه سال یک بار، به ویژه در محیطهای با دمای بالا، یک بررسی نگهداری جامع—شامل حذف گرد و غبار، بازپخت اتصالات لحیم و بازرسی آبکاری طلای کانکتورها—انجام دهند.
