GE IS210DRTDH1A IS200DRTDH1A
| برند | GE |
| شماره ماژول | IS210DRTDH1A IS200DRTDH1A |
| قیمت واحد | $3999 |
| کشور مبدأ | USA |
| وزن | 0.5KG |
| گواهینامه | گواهی مبدأ از اتاق بازرگانی گواهی تطبیق از تولیدکننده |
| گارانتی | ۱۲ ماه |
| موجودی انبار | ۲ |

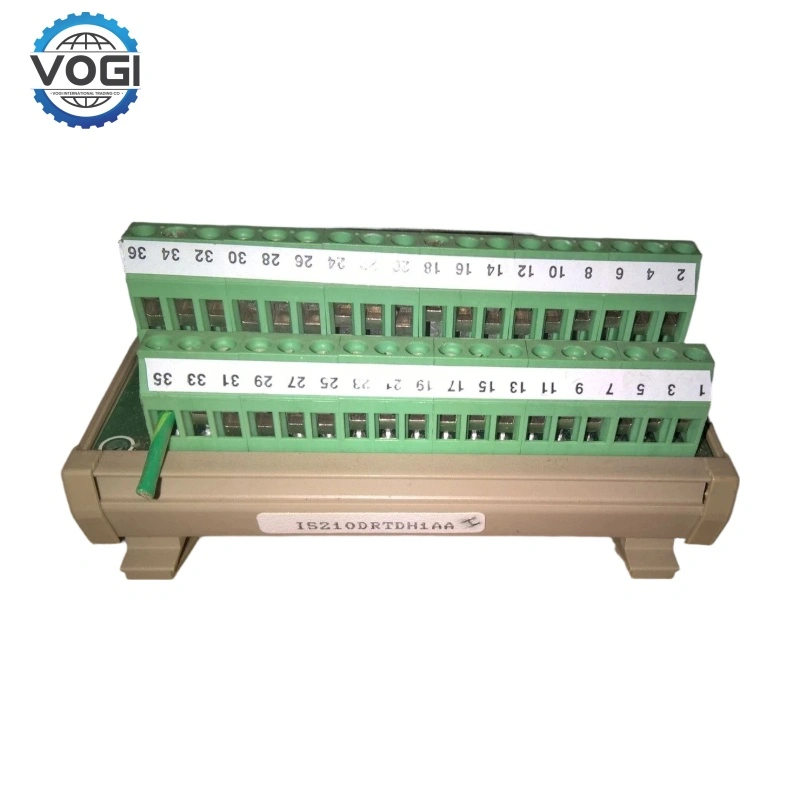

GE IS210DRTDH1A برد ورودی RTD متعلق به سیستم Mark VI است
مشخصات سختافزاری:
نوع: برد ورودی RTD تککاناله، طراحیشده ویژه برای نصب روی ریل DIN.
ساختار: جمعوجور و کمجا، پشتیبانی از نصب عمودی روی ریلهای DIN، مناسب برای ادغام در کابینتهای کنترل.
تعداد کانالها: ارائه ۸ کانال ورودی RTD، با قابلیت مدیریت همزمان چندین نقطه اندازهگیری دما.
روش اتصال: اتصال مستقیم به برد پردازنده VRTD از طریق کابلهای اختصاصی، با استفاده از همان کابلهای برد ترمینال بزرگ TRTD برای تضمین سازگاری و سادهسازی سیمکشی.
قابلیت توسعه: یک برد پردازنده VRTD میتواند تا ۲ برد DRTD را متصل کند و در مجموع از ۱۶ ورودی RTD پشتیبانی نماید و امکان افزایش ظرفیت اندازهگیری دما بر اساس نیاز را بدون نیاز به تغییرات اساسی در سختافزار اصلی فراهم آورد. یکپارچهسازی سیستم: ادغام یکپارچه با سیستم کنترل Mark V، ارائه بازخورد دقیق و قابلاعتماد دما برای تضمین کارایی، حفاظت ایمنی و بهینهسازی عملکرد توربین گاز.
شماره حساب 88800006406771
نام حساب Vogi International Trading Co., Limited
(* اگر نام حساب از فضای موجود بیشتر شد، لطفاً در فیلد آدرس ادامه دهید.)
کد SWIFT/BIC WIHBHKHHXXX
نام بانک شعبه هنگکنگ OCBC
آدرس بانک 161 Queen's Road Central, Central, Hong Kong
کشور/منطقه هنگکنگ (چین)
نوع حساب حساب تجاری
کد بانک 035
روش پرداخت برای پرداخت بهای کالا، لطفاً از طریق FPS/CHATS/SWIFT پرداخت را انجام دهید
یادداشت لطفاً هنگام پرداخت، یادداشت/پیام زیر را برای گیرنده درج کنید: [نام خریدار] [شماره فاکتور/قرارداد] [محصول]
روش نصب
ابتدا پایه نصب پلاستیکی را روی ریل راهنمای DIN کابینت کنترل محکم کنید، سپس برد ترمینال DRTD را داخل پایه نصب بلغزانید تا قفل شود. این روش پایداری مکانیکی را تضمین میکند و همچنین جداسازی یا تعویض آینده را آسان میسازد.
اتصال سیمکشی: برای اتصال مستقیم سیمهای ۸ سنسور RTD به ترمینالهای مربوطه، از کانکتورهای بلوکی اروپایی ۳۶ پین (که بهطور دائمی روی برد ترمینال نصب شدهاند) استفاده کنید.
الزامات سیمکشی
مشخصات کابل: برای دستیابی به بهترین مقاومت در برابر نویز و دقت سیگنال، از کابلهای جفت بهم تابیده محافظدار 18 AWG استفاده کنید.
تخصیص ترمینال
ترمینالهای ۲۵ تا ۳۴: ترمینالهای پشتیبان، برای توسعه یا نگهداری بعدی استفاده میشوند.
ترمینالهای ۳۵ تا ۳۶: اتصال SCOM (سیگنال مشترک/ارت). الزامات ارت: سیم ارت باید در کوتاهترین فاصله متصل شود تا نویز کاهش یافته و یکپارچگی سیگنال تضمین شود.
