GE IC697CPU771
| Merek | GE |
| Nomor Modul | IC697CPU771 |
| Harga Satuan | $1999 |
| Negara Asal | AS |
| Berat | 0.55KG |
| Sertifikat | C/O dari Kamar Dagang C/Q dari Pabrikan |
| Garansi | 12 Bulan |
| Jumlah Stok | 1 |

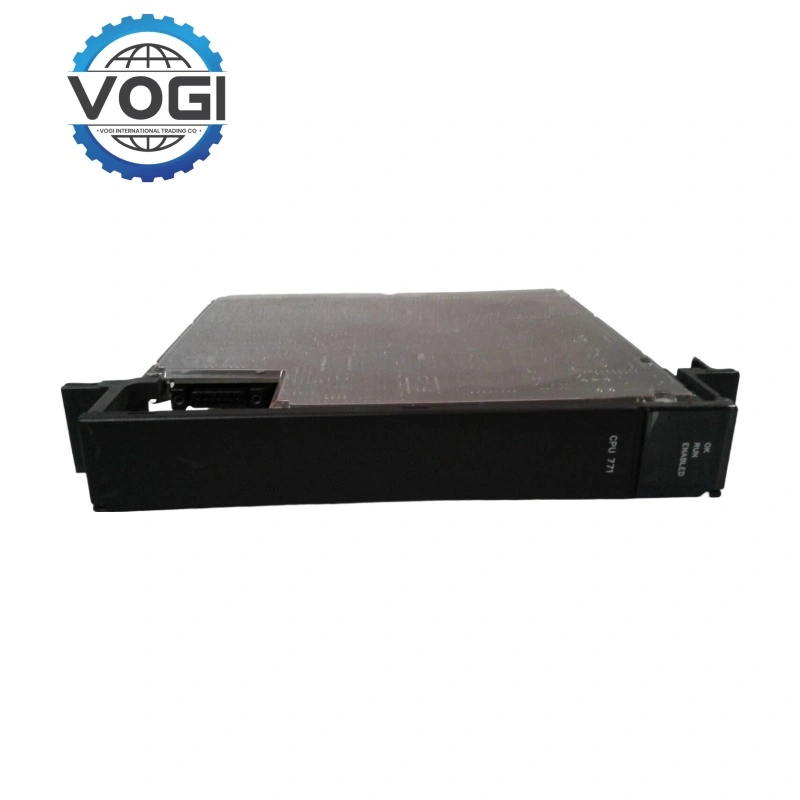

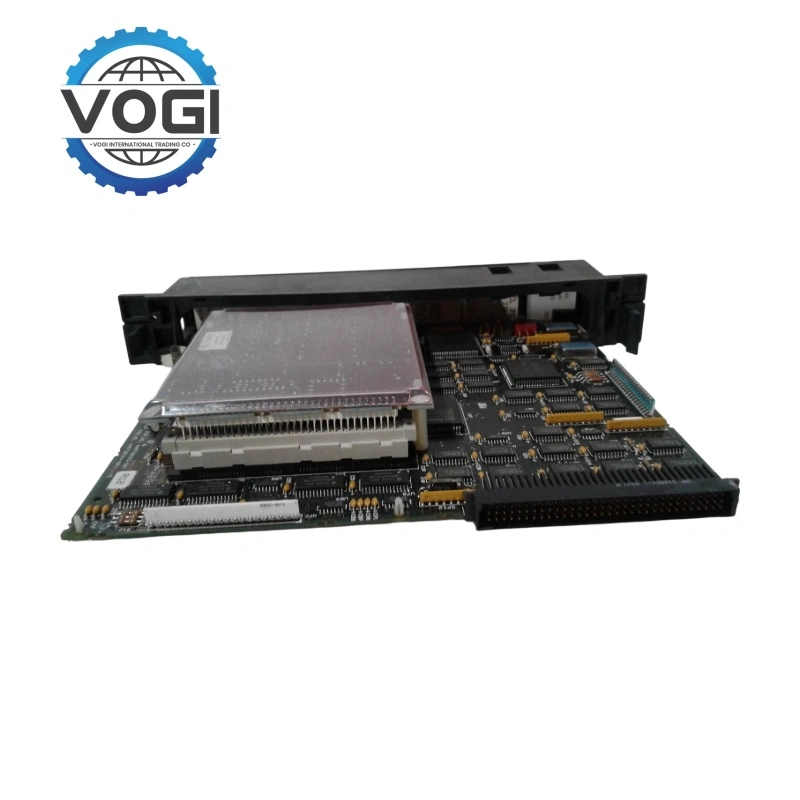

GE IC697CPU771 adalah unit pemrosesan pusat dengan kecepatan 12 MHz yang dapat diperluas
CPU 771 adalah CPU PLC satu slot yang dapat diprogram dan dikonfigurasi menggunakan perangkat lunak pemrograman berbasis MS-DOS atau Windows. CPU ini digunakan untuk kontrol real-time pada mesin, proses, dan sistem penanganan material.
Pengoperasian modul ini dapat dikontrol melalui sakelar tiga posisi yang ada pada modul itu sendiri, atau dari jarak jauh melalui programmer dan perangkat lunak pemrograman yang terhubung. Tiga indikator LED hijau di bagian depan modul menunjukkan status modul secara presisi.
Metode komunikasi: Berkomunikasi dengan modul I/O dan tambahan cerdas melalui format standar VME C.1 pada backplane yang dipasang di rak (IC697CHS750, 782, 783, 790, 791).
Modul tambahan yang didukung: Semua modul antarmuka LAN IC697, beberapa modul koprosesor, pengontrol bus I/O dan modul komunikasi IC660/661, serta semua modul I/O diskrit dan analog seri IC697 (untuk informasi lebih lanjut tentang modul yang didukung, silakan merujuk ke manual di tautan produk ini).
Metode penyimpanan: Penyimpanan program dan data dapat diperluas dengan menghubungkan papan memori ekspansi, yang dilengkapi dengan RAM CMOS bertenaga baterai hingga 512 KB.
Nomor Rekening 88800006406771
Nama Rekening Vogi International Trading Co., Limited
(* Jika nama rekening melebihi ruang yang tersedia, silakan lanjutkan di kolom alamat.)
Kode SWIFT/BIC WIHBHKHHXXX
Nama Bank OCBC Hong Kong Branch
Alamat Bank 161 Queen's Road Central, Central, Hong Kong
Negara/Wilayah Hong Kong (China)
Jenis Rekening Rekening Bisnis
Kode Bank 035
Metode Pembayaran Untuk pembayaran barang, mohon lakukan pembayaran melalui FPS/CHATS/SWIFT
Catatan Mohon sertakan memo/pesan berikut kepada penerima saat melakukan pembayaran: [Nama Pembeli] [Nomor Faktur/Kontrak] [Produk]
Cara Memasang CPU IC697CPU771
Sebelum pemasangan, teknisi perlu melakukan beberapa pekerjaan persiapan: mematikan sistem, mengenakan tali pergelangan tangan anti-statis, dan memastikan bahwa modul daya (seperti IC697PWR711) dari rak (seperti IC697CHS790) telah terpasang dengan benar.
Berikutnya adalah pemilihan slot.
CPU771 harus dipasang ke slot 1 pada rak (paling kiri, berdekatan dengan modul daya). Rak 90-70 memiliki bus backplane tetap, dan slot CPU bersifat unik.
Tidak diizinkan untuk memasang slot I/O atau komunikasi lain, jika tidak, sistem tidak akan mengenalinya.
Langkah-langkah pemasangan spesifik untuk modul adalah sebagai berikut:
Penyelarasan: Buka sepenuhnya ejektor atas/bawah pada CPU771 (lipat ke luar) dan dorong perlahan masuk di sepanjang rel atas dan bawah rak.
Penguncian: Setelah mendorong hingga konektor backplane terpasang sepenuhnya, tekan ejektor atas dan bawah ke dalam hingga terdengar bunyi "klik", yang menandakan modul telah terkunci dengan kuat.
Pengikatan: Kencangkan sekrup pengikat logam di bagian atas dan bawah modul (untuk mencegah kelonggaran akibat getaran).
Pengkabelan Eksternal
Port pemrograman: Di bagian depan modul, terdapat soket D-sub betina 15-pin (antarmuka multi-protokol RS-485/422). Gunakan kabel pemrograman khusus (seperti IC693CBL302, dikombinasikan dengan konverter ke port serial PC atau kabel USB-232). Lampu indikator status: Setelah pemasangan dan dinyalakan, amati LED seperti OK (hijau), RUN (hijau), CPU FAULT (merah), dll. Konfirmasikan bahwa pemeriksaan mandiri modul telah lulus (lampu OK tetap menyala konstan).
Dan bagaimana konfigurasi perangkat lunaknya?
Perangkat lunak konfigurasi utama terbagi menjadi Proficy Machine Edition (PME, juga dikenal sebagai Logic Developer) atau yang lebih lama VersaPro/LM90. Berikut adalah langkah-langkah untuk PME.
Buat proyek dan pilih perangkat keras
Proyek baru → Pilih tipe PLC: Series 90-70.
Pada Konfigurasi Perangkat Keras:
Tambahkan rak (misalnya, rak 10 slot).
Tempatkan IC697 CPU771 di slot 1.
Di slot 2 hingga 10, tambahkan modul I/O (seperti input digital IC697MDL653, output analog IC697VDD100, dll.) dan modul komunikasi (seperti modul Ethernet IC697CMM742).
Pengaturan properti CPU
Mode Pindai: Biasanya diatur ke Constant Sweep (pemindaian konstan, misalnya 50ms) atau Normal.
Konfigurasi memori: Alokasikan ukuran area %I (input diskrit), %Q (output diskrit), %R (register), %AI (input analog) dan area lainnya. Logika pengguna maksimum untuk CPU771 adalah 256K byte.
Port komunikasi: Konfigurasikan protokol serial (SNP atau RTU Modbus), baud rate (default 19200), bit data, bit stop, dll.
Tulis program logika
Bahasa pemrograman yang didukung: Diagram Ladder (LD), Daftar Instruksi (IL), blok bahasa C.
Implementasi diagram ladder umum: Rangkaian pelindung diri, timer (TMR), counter (CNT), regulasi PID (perlu memanggil blok PID).
Unduh konfigurasi PC terhubung ke port pemrograman CPU771 melalui adaptor serial/RS-485.
Di PME, klik Online → Connect, pilih port COM dan baud rate yang benar.
Setelah koneksi berhasil, jalankan Download. Catatan: Download akan membuat CPU berhenti dan menimpa program asli. Pastikan keamanan lokasi. Setelah mengunduh, ubah sakelar mode CPU (terletak di bagian depan modul dan perlu diubah menggunakan obeng Phillips) dari STOP ke RUN.
