GE IC697MDL940
| Merek | GE |
| Nomor Modul | IC697MDL940 |
| Harga Satuan | $499 |
| Negara Asal | AS |
| Berat | 0.55KG |
| Sertifikat | C/O dari Kamar Dagang C/Q dari Pabrikan |
| Garansi | 12 Bulan |
| Jumlah Stok | 2 |

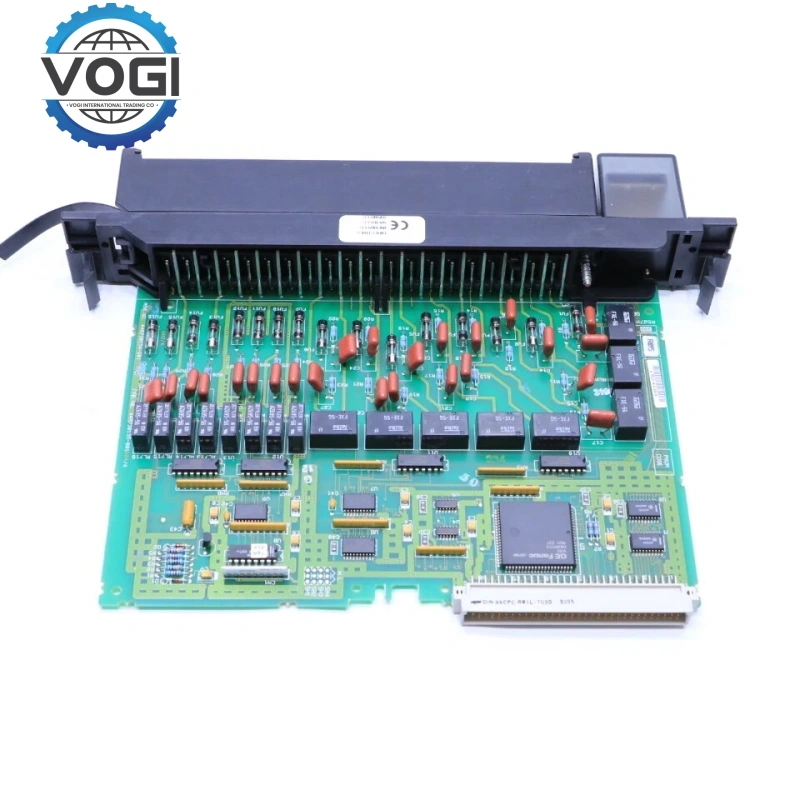

GE IC697MDL940 adalah modul keluaran diskrit, memiliki 16 titik dan keluaran relai
Fungsi dan tujuan utama dari IC697MDL940 yang merupakan modul keluaran relai 16 titik ini dirangkum sebagai berikut:
Kemampuan pensaklaran beban: Cocok untuk mengontrol beban daya rendah hingga menengah, seperti relai, kontaktor, dan lampu indikator. Beban resistif terukur untuk setiap titik keluaran adalah:
2 A (120/240 VAC atau 24 VDC)
0,2 A (125 VDC)
Catu daya dan proteksi terintegrasi: Modul menyediakan daya ke koil relai secara internal. Setiap titik keluaran memiliki sekering independen dan dilengkapi dengan rangkaian serapan RC (untuk menekan interferensi elektromagnetik).
Indikasi status: Bagian atas modul dilengkapi dengan lampu indikator LED, yang digunakan untuk menampilkan status on-off setiap titik keluaran pada sisi logika (sisi PLC), memfasilitasi pemantauan di lapangan.

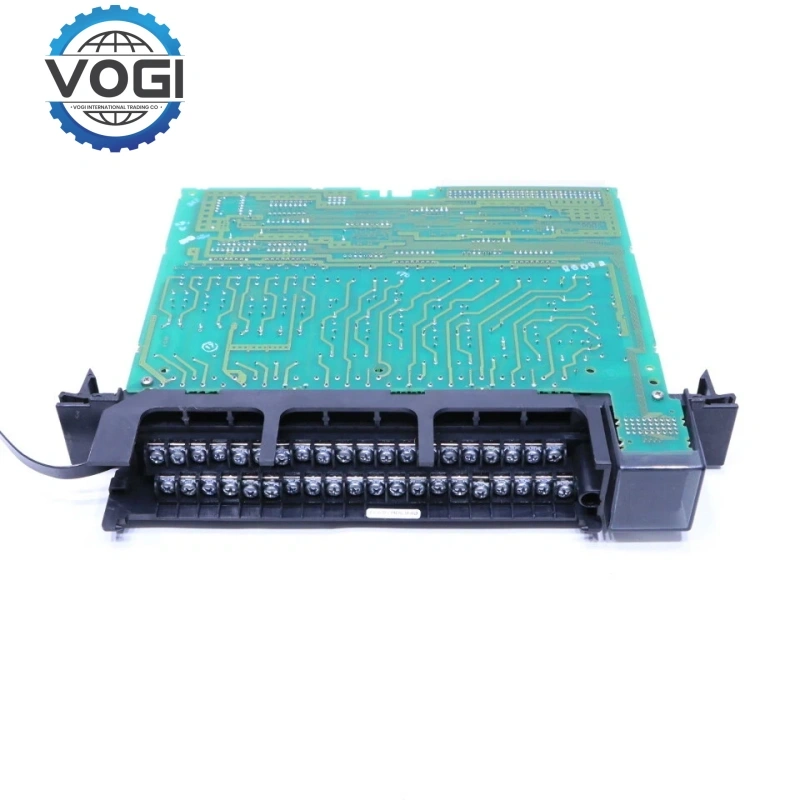

Pengkabelan dan perawatan yang mudah: Pengkabelan di lapangan menggunakan papan terminal yang dapat dilepas; modul memiliki desain posisi kunci mekanis untuk memastikan hanya modul dengan tipe yang sama yang dapat dipasang saat penggantian di lapangan, menghindari kesalahan pemasangan.
Konfigurasi yang fleksibel: Tidak perlu menggunakan jumper atau sakelar DIP. Alamat I/O dan parameter lainnya dapat dikonfigurasi oleh pengguna melalui perangkat lunak pemrograman. Metode konfigurasi mendukung perangkat lunak pemrograman MS-DOS atau Windows (Windows 95/NT), dan dilakukan melalui port Ethernet TCP/IP atau SNP. Perangkat pemrograman kompatibel dengan IBM XT/AT/PS/2 atau PC sejenis.
Nomor Rekening 88800006406771
Nama Rekening Vogi International Trading Co., Limited
(* Jika nama rekening melebihi ruang yang tersedia, silakan lanjutkan di kolom alamat.)
Kode SWIFT/BIC WIHBHKHHXXX
Nama Bank OCBC Hong Kong Branch
Alamat Bank 161 Queen's Road Central, Central, Hong Kong
Negara/Wilayah Hong Kong (China)
Jenis Rekening Rekening Bisnis
Kode Bank 035
Metode Pembayaran Untuk pembayaran barang, mohon lakukan pembayaran melalui FPS/CHATS/SWIFT
Catatan Mohon sertakan memo/pesan berikut kepada penerima saat melakukan pembayaran: [Nama Pembeli] [Nomor Faktur/Kontrak] [Produk]
Berapa banyak tipe modul ini dalam sistem PLC GE
Model modul dari berbagai seri berbeda-beda. Yang paling umum digunakan antara lain sebagai berikut:
- Seri RX3i (Arus utama saat ini)
IC695RLY002: Keluaran relai 16 titik, 2A per titik, 4 terminal bersama (setiap grup 4 titik), mendukung beban AC/DC.
IC695RLY003: Keluaran relai 16 titik, dengan fungsi diagnostik saluran (mendeteksi rangkaian terbuka, korsleting), cocok untuk skenario dengan keandalan tinggi.
- Seri VersaMax (I/O Terdistribusi)
IC200MDL940: Keluaran relai 16 titik, 2A per titik, 4 grup terminal bersama, terminal pegas penjepit, cocok untuk pemasangan ringkas.
IC200MDL941: Keluaran relai 16 titik, 2A per titik, dengan proteksi tegangan lebih, kompatibel dengan rentang suhu yang lebih luas (-20~60℃).
- Seri 90-30 (Klasik, secara bertahap dihentikan tetapi masih banyak digunakan)
IC693MDL931: Keluaran relai 16 titik, 2A per titik, indikasi status LED, dapat langsung menggerakkan kontaktor, katup solenoid.
IC693MDL932: Keluaran relai 16 titik, setiap titik memiliki terminal bersama independen (16 rangkaian independen), cocok untuk beban campuran dengan tingkat tegangan berbeda.
- Seri RX7i (Sistem Besar/Redundan)
IC697RLY002: Keluaran relai 16 titik, 2A per titik, 4 grup terminal bersama, mendukung penukaran panas (memerlukan backplane).
Ilustrasi Studi Kasus Aplikasi
Produk ini banyak digunakan di industri ringan dan industri berat. Mari kami sajikan beberapa contoh nyata yang dapat dikenali semua orang dalam kehidupan sehari-hari untuk mengilustrasikannya.
Kasus 1: Lini produksi penyemprotan komponen otomotif (RX3i + IC695RLY002)
Skenario: Mengontrol 12 perangkat periferal (katup elektromagnetik, kipas, lampu alarm) untuk robot penyemprotan.
Fungsi modul:
Menggerakkan 12 katup solenoid 220V AC (untuk mengontrol on/off cat)
Mengontrol kontaktor dari dua kipas pembuangan
Mengeluarkan 2 lampu indikator alarm (kekurangan material/kerusakan)
Keunggulan: Keluaran relai secara langsung menggerakkan beban AC tanpa memerlukan relai perantara, menghemat ruang kabinet; setiap grup terdiri dari 4 titik dengan terminal bersama, memfasilitasi kontrol grup untuk tegangan berbeda (seperti campuran 220V AC dan 24V DC).
Kasus 2: Sistem Kontrol Pencahayaan Gedung Cerdas (VersaMax + IC200MDL940)
Skenario: Kontrol pencahayaan untuk area publik di 16 lantai gedung perkantoran.
Fungsi Modul:
Setiap titik keluaran mengontrol kontaktor AC (untuk menggerakkan rangkaian pencahayaan seluruh lantai)
Dikombinasikan dengan jadwal (aktif otomatis dari pukul 8:00 hingga 18:00 pada hari kerja) dan umpan balik dari sensor cahaya
Keunggulan: Modul berukuran kecil dan dapat dipasang secara terdistribusi di samping kotak distribusi lantai, mengurangi biaya pengkabelan; relai memiliki isolasi mekanis, menghindari interferensi ke PLC saat beban induktif mulai dan berhenti.
