GE IC697PWR720
| Merek | GE |
| Nomor Modul | IC697PWR720 |
| Harga Satuan | $499 |
| Negara Asal | AS |
| Berat | 0.55KG |
| Sertifikat | C/O dari Kamar Dagang C/Q dari Pabrikan |
| Garansi | 12 Bulan |
| Jumlah Stok | 7 |

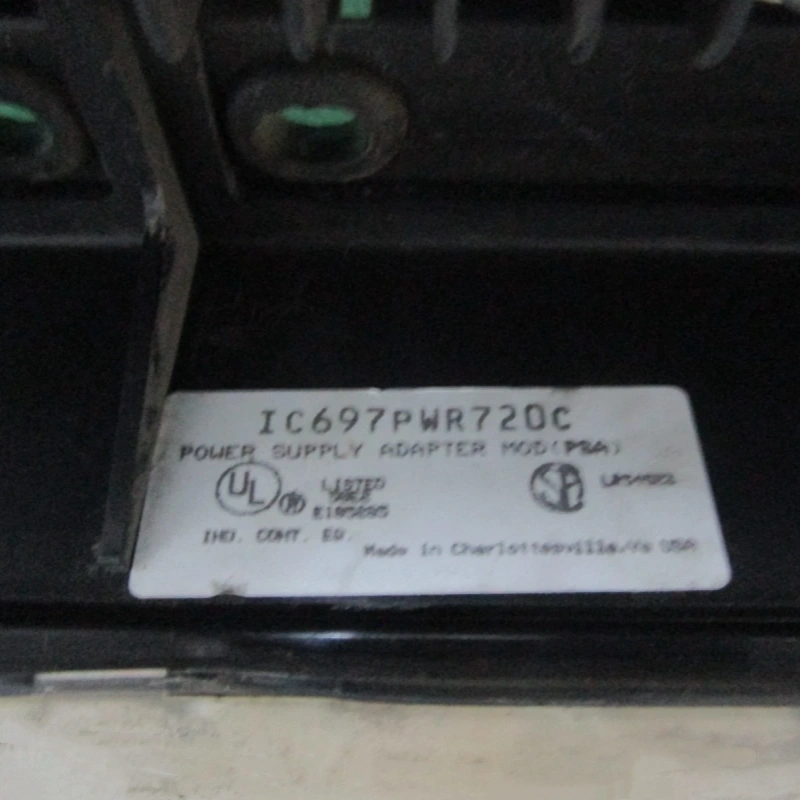

GE IC697PWR720 adalah modul adaptor daya yang digunakan untuk sistem I/O IC697 dan dicolokkan ke slot catu daya.
Tegangan Catu Daya ke Backplane Rak:
+5.02 hingga +5.12 VDC (nominal 5.07 volt)
+11.58 hingga +12.42 VDC (nominal +12 volt)
–11.4 hingga –12.6 VDC (nominal –12 volt)
Arus Catu Daya ke Rak
Backplane: (maksimum hanya dengan PSA)
+5 VDC pada 18A
+12 VDC pada 2A
–12 VDC pada 1A
Arus yang Dibutuhkan dari Bus 5 V 50 mA (.250W)
VME Sistem dirancang untuk mendukung standar VME C.1
Nomor Rekening 88800006406771
Nama Rekening Vogi International Trading Co., Limited
(* Jika nama rekening melebihi ruang yang tersedia, silakan lanjutkan di kolom alamat.)
Kode SWIFT/BIC WIHBHKHHXXX
Nama Bank OCBC Hong Kong Branch
Alamat Bank 161 Queen's Road Central, Central, Hong Kong
Negara/Wilayah Hong Kong (China)
Jenis Rekening Rekening Bisnis
Kode Bank 035
Metode Pembayaran Untuk pembayaran barang, mohon lakukan pembayaran melalui FPS/CHATS/SWIFT
Catatan Mohon sertakan memo/pesan berikut kepada penerima saat melakukan pembayaran: [Nama Pembeli] [Nomor Faktur/Kontrak] [Produk]
Prosedur pemasangan IC697PWR720
Persiapan keselamatan
Putuskan sambungan catu daya utama sistem dan pastikan tidak ada tegangan pada terminal input.
Kenakan tali pergelangan tangan anti-statis untuk mencegah kerusakan pada sirkuit internal.
Pemasangan fisik
Dorong modul dengan lancar di sepanjang slot pemandu rak hingga kedua sekrup pengunci sejajar dengan lubang berulir rak.
Kencangkan sekrup atas dan bawah dengan tangan (torsi yang disarankan adalah 0,4 hingga 0,6 N·m), pastikan modul bersentuhan penuh dengan pelat belakang. Koneksi (lihat penandaan terminal di sisi depan modul)
Konfigurasi redundan (opsional)
Jika perlu, pasang PWR720 kedua di slot PS2 yang berdekatan.
Input dari kedua modul perlu diambil dari sirkuit daya yang berbeda (misalnya output UPS yang berbeda).
Tidak diperlukan kabel jumper tambahan. Modul secara otomatis mencapai pembagian arus beban dan peralihan kesalahan melalui backplane.
