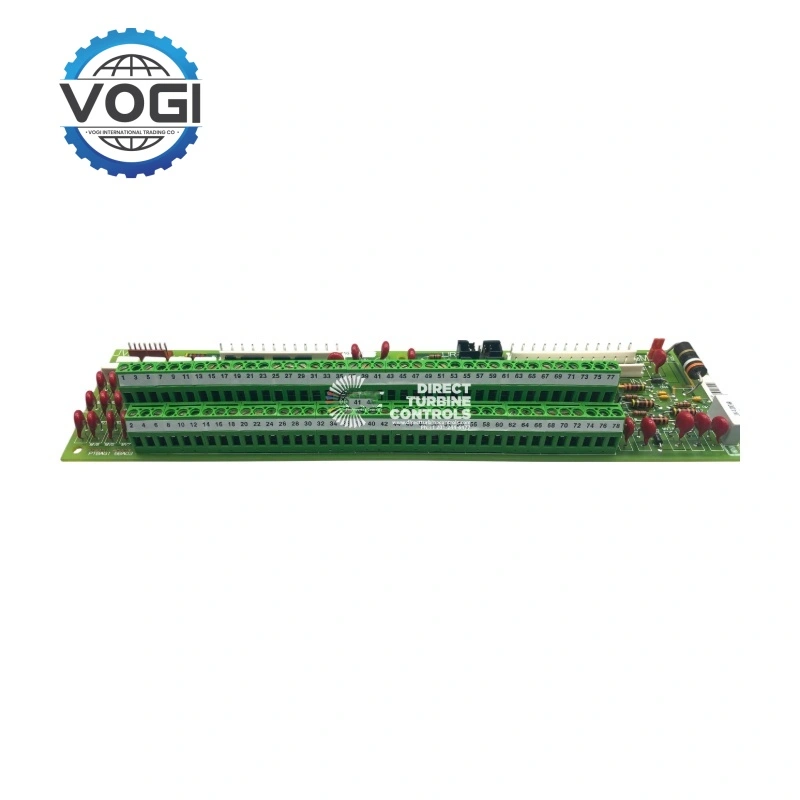

DS200PTBAG1B componenti includono blocco terminale a 2×72 punti, connettore a 3×10 pin (JJR/JJT/JJS), 6 posti di segnale indipendenti.

Quando la fabbrica deve utilizzare questo prodotto, ogni passaggio—dall'installazione hardware alla configurazione del software—deve essere seguito rigorosamente in conformità con le istruzioni; L'ingegnere ha dettagliato le procedure di installazione e configurazione del software. Prima dell'installazione, verifica l'ambiente e assicurati che la scheda non sia danneggiata; Poi, procedi con l'installazione. Dopo aver verificato che il sistema sia completamente spento e che la carica residua sia stata dissipata, allinea la scheda con lo slot del telaio, infilala in modo costante fino a essere completamente incollata con il connettore e stringi le viti di montaggio del pannello. Incrocia i numeri dei fili e i numeri dei terminali con lo schema elettrico originale del produttore. Rimuovere 6 mm di isolamento, inserire il filo nel terminale e stringere la vite in senso orario; Assicurati che la manica del marcatore sia chiaramente visibile e rivolta verso l'esterno, e fissa il fascio con fascette per i fili. Dopo il cablaggio, si utilizza un multimetro in modalità continuità per verificare i circuiti del segnale mentre l'alimentazione rimane spenta. Una volta confermato che tutto è corretto, procedere con l'uso di Trisation 1131 (software specifico per il Mark V); l'ingegnere apre Trisation 1131, crea un nuovo progetto e seleziona il controller Mark V. Naviga fino a Configurazione I/O e seleziona "Aggiungi modulo": DS200PTBAG1B; imposta lo slot per corrispondere all'installazione fisica (ad esempio, Slot 6). Inserisci la descrizione "Protection Terminal Board - Overspeed / Flame Detection" e infine, configura i parametri della scheda.
