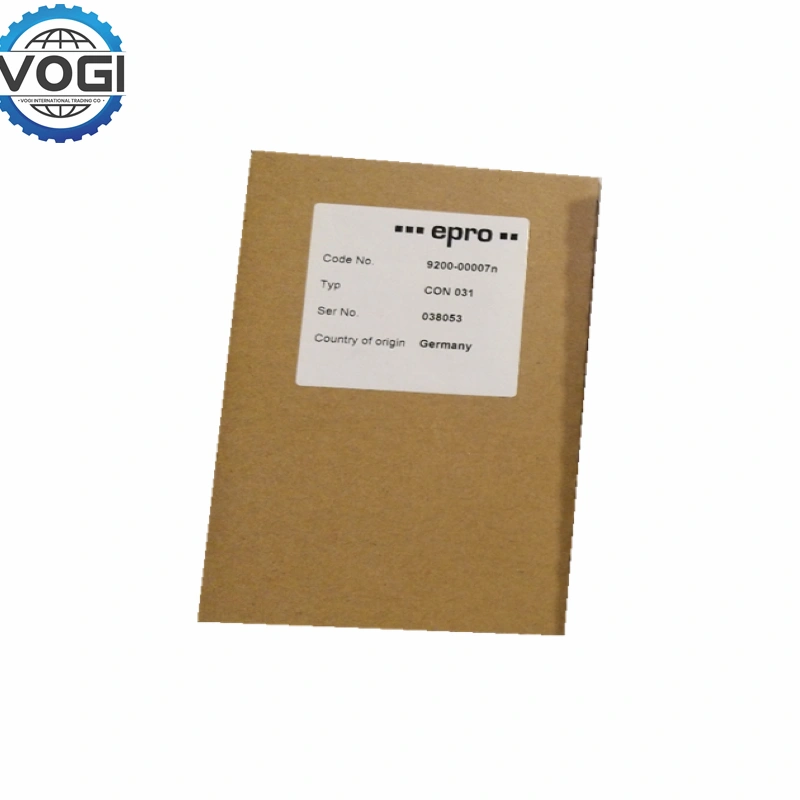

EMERSON CON031
| Бренд | EMERSON |
| Номер модуля | CON031 |
| Цена за единицу | $1000 |
| Страна происхождения | США |
| Вес | 1.05 КГ |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Количество на складе | 6 |
Преобразователь сигнала датчика, предназначенный для критически важных турбомашинных применений, таких как паровые, газовые и гидравлические турбины, компрессоры, насосы и вентиляторы, для измерения радиального и осевого смещения вала, положения, эксцентриситета и частоты вращения/метки.
| Параметр | Характеристика |
| Модель | CON031 |
| Диапазон частот | от 0 до 20000 Гц |
| Время нарастания | <15 мкс |
| Класс защиты | IP20 |
Номер счета 88800006406771
Название счета Vogi International Trading Co., Limited
(* Если название счета превышает допустимую длину, пожалуйста, продолжите в поле адреса.)
SWITF/BIC код WIHBHKHHXXX
Название банка OCBC Hong Kong Branch
Адрес банка 161 Queen's Road Central, Central, Hong Kong
Страна/регион Гонконг (Китай)
Тип счета Бизнес-счет
Код банка 035
Способ оплаты Пожалуйста, произведите оплату за товар через FPS/CHATS/SWIFT перевод
Примечания Пожалуйста, укажите следующую информацию в назначении платежа при оплате: [Имя покупателя] [Номер счета/контракта] [Товар]
Применение
Сигнал изменения импеданса
Датчик вихревых токов в паре с CON031 содержит внутреннюю катушку. Во время работы катушка генерирует переменное магнитное поле под воздействием переменного тока. Когда датчик приближается к вращающемуся металлическому валу, на поверхности объекта наводятся вихревые токи. Эти вихревые токи создают встречное магнитное поле, которое взаимодействует с исходным магнитным полем датчика, вызывая изменения импеданса катушки. Такие параметры, как смещение вала и вибрация, изменяют расстояние между датчиком и объектом контроля, что приводит к соответствующим изменениям импеданса катушки. Эти изменения импеданса представляют собой исходный сигнал, отражающий измеряемые параметры, который передается в предусилитель CON031.
Обработка сигнала и калибровка параметров
CON031 содержит регулируемые схемы и модули обработки. При получении сигналов изменения импеданса от датчика он сначала обрабатывает сигналы с помощью генераторных и детекторных схем. Это преобразует высокочастотные сигналы изменения импеданса в легко обрабатываемые сигналы напряжения. Поддерживается ручная настройка различных чувствительностей (например, 4 В/мм или 8 В/мм) и соответствующих линейных диапазонов для калибровки точности преобразования сигнала. Это позволяет адаптироваться к требованиям мониторинга в различных условиях эксплуатации, компенсируя при этом ошибки сигнала, вызванные воздействием окружающей среды.
Преобразование в стандартные промышленные сигналы и вывод
Обработанный сигнал не является стандартным промышленным сигналом и не может быть напрямую распознан downstream-системами управления или контрольно-измерительными приборами. CON031 дополнительно преобразует его в стандартные сигналы, такие как токовый сигнал 4–20 мА или цифровой сигнал RS485. Выходной сигнал накладывает сигнал переменного тока, пропорциональный вибрации вала, на постоянную составляющую напряжения. Внешнее оборудование может считывать эти стандартные сигналы для точного получения ключевых параметров измеряемого вала, таких как радиальное/осевое смещение, эксцентриситет и частота вращения.
