Всего имеется 8 выходных точек, выполненных с одной группой общих клемм.

Он относится к положительной логике, выходу типа «источник» (sourcing), обеспечивая подачу тока от общей клеммы положительного питания к нагрузке.

Способ подключения

Нагрузка подключается между выходной клеммой модуля и отрицательной клеммой источника питания.

Рабочее питание полевого оборудования должно обеспечиваться пользователем externally.

Применимые нагрузки могут приводить в действие различные устройства нагрузки, такие как пускатели двигателей, соленоидные клапаны и индикаторные лампы.

Индикация состояния и защита

Каждая выходная точка имеет независимый светодиодный индикатор для отображения состояния включения/выключения.

Модуль не поставляется с предохранителем.

Внешний вид и установка

Синяя этикетка на бирке указывает на то, что это низковольтный модуль.

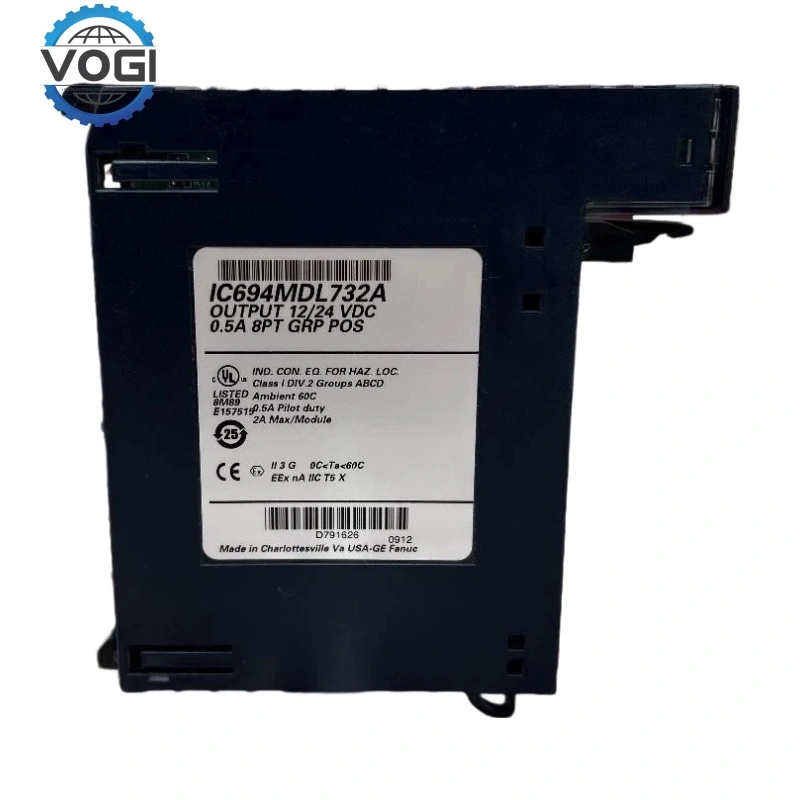

IC694MDL732 может быть установлен в любой слот ввода/вывода системы RX3i.
