AE119 800-119-000-025 مسبار تمدد الهيكل
| رقم الوحدة | AE119 |

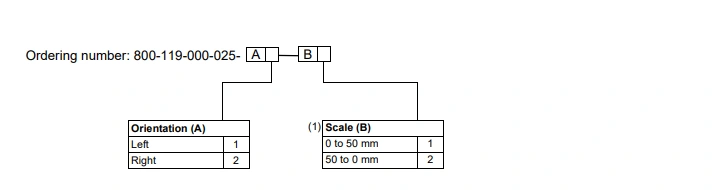

| رقم الطلب | 800-119-000-025 |
| سعر الوحدة | $1500 |
| بلد المنشأ | سويسرا |
| الوزن | 4 كجم |
| الشهادة | شهادة المنشأ من غرفة التجارة شهادة المطابقة من الشركة المصنعة |
| الضمان | 12 شهرًا |
| الكمية المتوفرة في المخزون | 2 |
AE119 800-119-000-025 هو مسبار تمدد هيكل غير تلامسي يعمل بتقنية التيار الدوامي، مصمم لقياس التمدد المطلق للمعدات الحرارية مثل التوربينات الغازية والبخارية نتيجة لتقلبات درجات الحرارة.
AE119 800-119-000-025 المعلماتالأساسية
|
المعلمة |
المواصفات |
|
الطراز |
AE119 800-119-000-025 |
|
مبدأ القياس |
التيار الدوامي (غير تلامسي) |
|
النطاق الخطي |
0–50 مم |
|
نوع الإخراج |
حلقة تيار ثنائية الأسلاك (4–20 مللي أمبير) |
|
جهد الإمداد |
20–32 فولت تيار مستمر |
|
استهلاك التيار |
60 مللي أمبير اسمي عند 24 فولت تيار مستمر (بحد أقصى 70 مللي أمبير) |
|
مقاومة الحمل |
≥500 أوم |
|
استجابة التردد |
• كهربائيًا: 0–1000 هرتز • ميكانيكيًا: 0–5 هرتز |
|
الدقة |
الخطية: <1% من مقياس الانحراف الكامل الدقة: <0.05‰ من مقياس الانحراف الكامل قابلية التكرار: <0.05‰ من مقياس الانحراف الكامل |
|
درجة حرارة التشغيل |
0°م إلى +80°م (32°ف إلى 176°ف) |
بنك المستفيد: CITIBANK N.A.
عنوان المستفيد: Champion Tower, Three Garden Road, Central, Hong Kong
المستفيد: Vogi International Trading Co., Limited
رقم الحساب: 395714900
رمز البنك: 006 رمز الفرع: 391
رمز التحويل السريع: CITIHKHX (CITIHKHXXXX * إذا كانت الأحرف الـ 11 مطلوبة)
شروط الدفع: حوالة بنكية (T/T)
المنتجات المتوافقة مع AE119 800-119-000-025
نظام معالجة الإشارات:
منصة الحماية الميكانيكية VM600: تدمج بيانات التمدد من أجهزة استشعار AE119 800-119-000-025 المتعددة لتفعيل منطق إيقاف التشغيل.

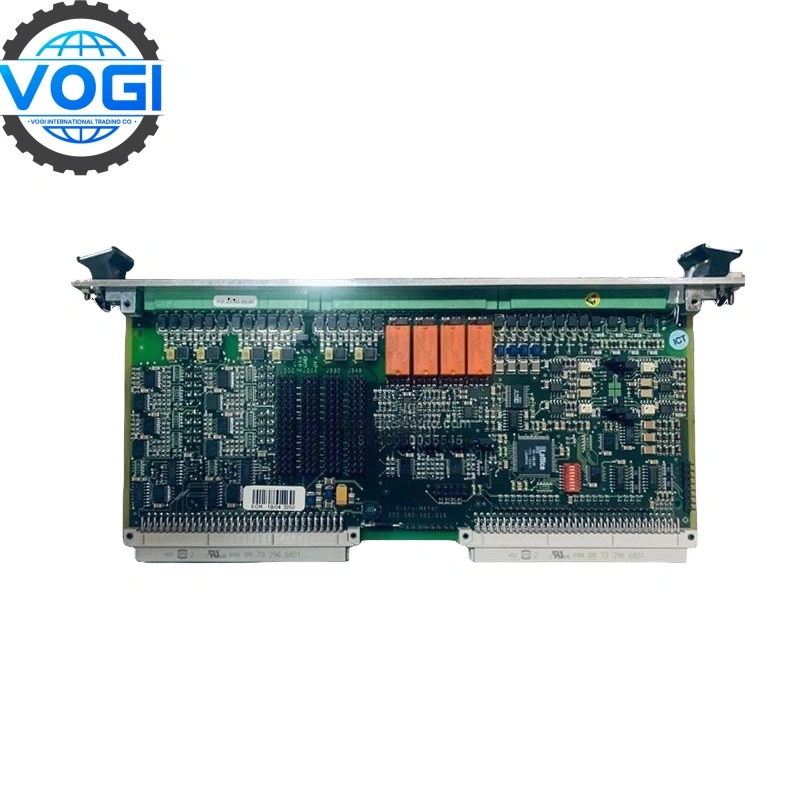

بطاقة الحماية الميكانيكية MPC4 (200-510-078-115): تعالج الإشارات الخام وتنشئ حدود الإنذار.
مكونات التركيب والنقل:
كابل التمديد المضاد للانفجار EA902: يزيد المسافة بين المسبار والخزانة، متوافق مع المناطق المضادة للانفجار من الفئة Zone 1.
طقم حامل التركيب المخصص: متوافق مع واجهات هيكل التوربينات الغازية الرئيسية مثل Siemens وGE.
ميزات المنتج
القدرة على التكيف مع ظروف التشغيل القاسية:يضمن الهيكل الواقي بتصنيف IP54 لمسبار AE119 800-119-000-025 ونطاق درجة حرارة التشغيل الواسع من 0 إلى 80 درجة مئوية تشغيلًا مستقرًا داخل حجرة درجات الحرارة العالية للتوربين الغازي، مع مقاومة التلوث بالزيوت وتآكل البخار.
خرج طويل المدى مضاد للتداخل:بفضل خرج حلقة التيار المدمج 4–20 مللي أمبير، يدعم AE119 800-119-000-025 نقل الإشارة دون فقدان لمسافات تصل إلى 1 كم مع حمل 500 أوم، مما يقلل من توهين الإشارة في كابلات أنظمة DCS الطويلة.
قياس عالي الدقة بدون تآكل:باستخدام مبادئ التيار الدوامي مع تصميم محدد ميكانيكي، يحقق AE119 800-119-000-025 خطأ خطية أقل من 1% على مدى 50 مم، مع عمر خدمة يتجاوز 10 سنوات.
