في نظام الاستشعار العام، يتصل الموصل المحوري الأمامي لوحدة IQS450 بالموصل الذكري EA401، بينما يتصل الموصل الأنثوي EA401 بالكابل المتكامل لمسبار TQ401؛ وتواجه الملف في طرف مسبار TQ401 السطح المعدني المستهدف للعمود الدوار — وهذا يشكل تخطيط الترابط بين المكونات الثلاثة.

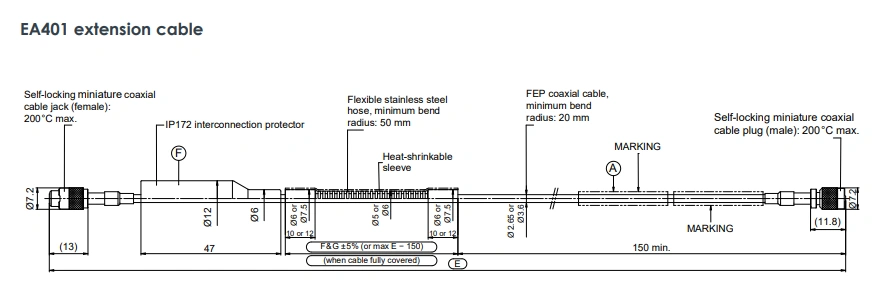

إذا كان الكابل المتكامل لـ TQ401 طويلاً بما فيه الكفاية، فيمكن توصيله مباشرة بـ IQS450؛ ويعمل EA401 ككابل تمديد اختياري.

كيف تعمل هذه المنتجات الثلاثة معًا بالضبط؟

يقوم IQS450 بإخراج إشارة إثارة عالية التردد إلى TQ401.

يولد المذبذب الداخلي داخل IQS450 إشارة إثارة متناوبة عالية التردد، والتي تنتقل عبر كابل EA401 المحوري إلى الملف داخل مسبار TQ401؛ وعند تنشيطه، يولد الملف مجالًا كهرومغناطيسيًا متناوبًا عند طرف المسبار.

يخترق المجال المغناطيسي للمسبار فجوة الهواء ليصل إلى العمود الدوار المعدني؛ وبناءً على الحث الكهرومغناطيسي، يتم توليد تيارات دوامية على سطح العمود. تولد هذه التيارات الدوامية مجالًا مغناطيسيًا معاكسًا يضعف من قوة المجال المغناطيسي الأصلي للمسبار.

يلتقط TQ401 الإشارة التي تمثل تغير المعاوقة وينقلها مرة أخرى إلى IQS450 عبر EA401.
