ABB NTAI02
| Marca | ABB |
| Modellnummer | NTAI02 |
| Stückpreis | $500 |
| Ursprungsland | Schweiz und Schweden |
| Gewicht | 0,35 kg |
| Zertifikat | Ursprungszeugnis der Handelskammer Herstellerkonformitätserklärung |
| Garantie | 12 Monate |
| Lagerbestand | 3 |

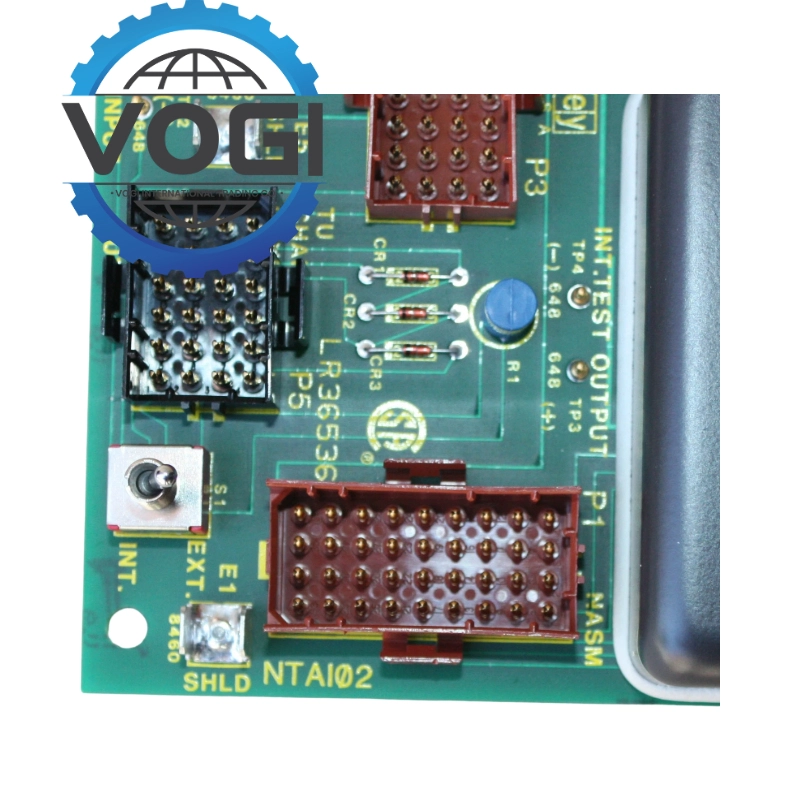

ABB NTAI02 ist eine Thermoelement-Analogeingangs-Abschlusseinheit. Sie verfügt über 5 Kabelsteckverbinder und verbindet sich mit Modulen.
|
Parameter |
Spezifikation |
|
Leistungsanforderungen |
+24 V DC, typischerweise über die Montagegrundplatte oder andere Module versorgt |
|
Nennstrom |
0,25 A |
|
Betriebstemperatur |
0 °C bis 70 °C (32 °F bis 158 °F). |
|
Relative Luftfeuchtigkeit |
5 % bis 90 % (unter 55 °C, nicht kondensierend) |
Kontonummer 88800006406771
Kontoinhaber Vogi International Trading Co., Limited
(* Falls der Kontoname nicht in das vorgesehene Feld passt, bitte im Adressfeld fortfahren.)
SWIFT/BIC-Code WIHBHKHHXXX
Bankname OCBC Hong Kong Branch
Bankadresse 161 Queen's Road Central, Central, Hongkong
Land/Region Hongkong (China)
Kontotyp Geschäftskonto
Bankleitzahl 035
Zahlungsmethode Für die Zahlung der Ware senden Sie bitte eine Zahlung per FPS/CHATS/SWIFT.
Hinweise Bitte geben Sie bei der Zahlung folgenden Vermerk/Nachricht an den Empfänger an: [Name des Käufers] [Rechnungs-/Vertragsnummer] [Produkt]
So tauschen Sie eine NTAI02-Abschlusseinheit aus
1. Schalten Sie die Stromversorgung des INFI-90-Schranks aus.
HINWEIS: Die I/O-Stromversorgungen, die die TU speisen, befinden sich möglicherweise nicht im selben Schrank wie die TU. Stellen Sie sicher, dass Sie die Stromversorgung aller externen Netzteile, die I/O-Strom liefern, ausschalten.
- Entfernen Sie die Klemmenabdeckungen.
- Beschriften und entfernen Sie alle Feldverdrahtungen von den Klemmenblöcken.
- Beschriften und trennen Sie alle mit der TU verbundenen Kabel.
- Beschriften und trennen Sie die System-I/O-Stromversorgung und die Erdung von den Klemmen.
- Entfernen Sie die zwei Schrauben, mit denen die TU an der Feldanschlussplatte befestigt ist, und nehmen Sie die TU ab.
- Setzen Sie die Nasen der Ersatz-Abschlusseinheit in die entsprechenden Schlitze der Abstandsbolzen der Feldanschlussplatte ein und schieben Sie sie in Position.
- Befestigen Sie die Leiterplatte der Abschlusseinheit mit zwei Schrauben an der Feldanschlussplatte. Nicht zu fest anziehen.
- Entfernen Sie die Klemmenabdeckungen von der Ersatz-TU.
- Schließen Sie alle in Schritt 3 entfernten Feldverdrahtungen wieder an.
- Schließen Sie die in Schritt 5 entfernten System-I/O-Stromversorgungskabel und Systemerdungskabel an und überprüfen Sie die Verbindungen.
- Schließen Sie alle in Schritt 4 entfernten Kabel wieder an.
- Installieren Sie die Klemmenabdeckungen.
- Schalten Sie die Schrankstromversorgung ein, die die TU mit Strom versorgt.
- Schalten Sie alle externen Netzteile ein, die I/O-Strom liefern.
- Kalibrieren Sie die Ersatz-TU gemäß dem Verfahren in der Produktanleitung IMAMM03. Siehe Abschnitt 1 für die aktuelle Handbuch-Identifikationsnummer.
