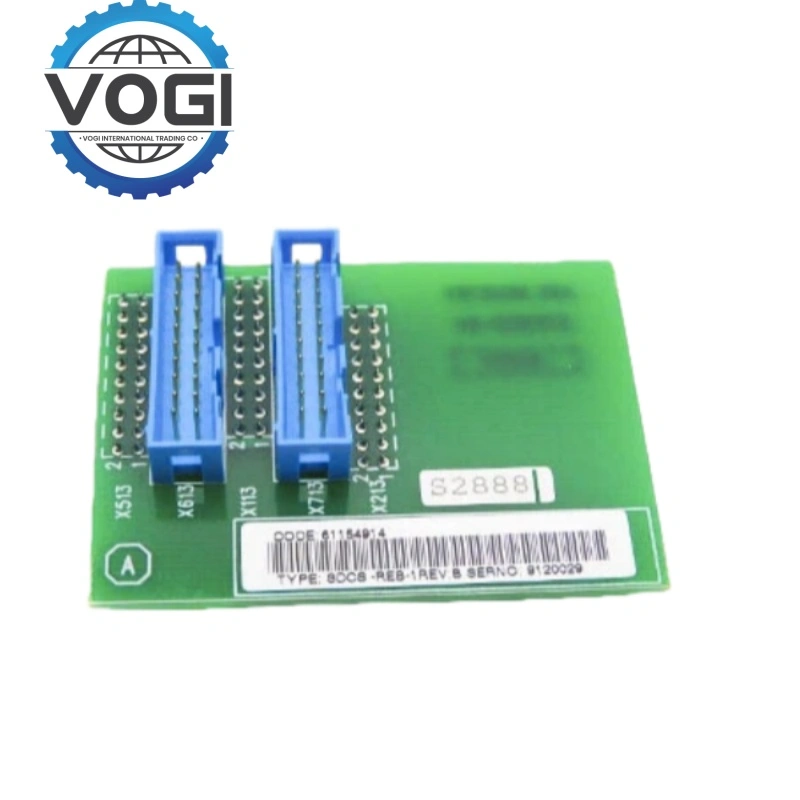

ABB SDCS-REB-1 3ADT220090R0009 Impuls-Schnittstellen-Board
| Marca | ABB |
| Modellnummer | SDCS-REB-1 |
| Bestellnummer | 3ADT220090R0009 |
| Stückpreis | $500 |
| Ursprungsland | Schweden und Schweiz |
| Gewicht | 0,3 kg |
| Zertifikat | Ursprungszeugnis der Handelskammer C/Q vom Hersteller |
| Garantie | 12 Monate |
| Lagerbestand | 2 |
Die ABB SDCS-REB-1 3ADT220090R0009 ist eine Puls-Schnittstellenplatine und ein Teil des DCS800-R Rebuild-Kits.
|
Parameter |
Spezifikation |
|
Produktname |
ABB Power Pulse Kommunikationsplatine / Power Pulse Steuerplatine |
|
Hauptfunktionen |
Stromversorgungsmanagement: Stabile Stromausgabe an andere Komponenten innerhalb des Steuerungssystems. Pulssteuerung: Ermöglicht die präzise Steuerung von Industrieanlagen durch Erzeugung und Regelung von Pulssignalen. |
|
Hauptmerkmale |
Hochleistungsprozessor mit schneller Datenübertragung. Hohe Zuverlässigkeit und Stabilität, geeignet für raue Industrieumgebungen. Modulares Design für eine einfache Integration. Bietet mehrere Eingangs-/Ausgangsschnittstellen. |
Kontonummer 88800006406771
Kontoinhaber Vogi International Trading Co., Limited
(* Falls der Kontoname nicht in das vorgesehene Feld passt, bitte im Adressfeld fortfahren.)
SWIFT/BIC-Code WIHBHKHHXXX
Bankname OCBC Hong Kong Branch
Bankadresse 161 Queen's Road Central, Central, Hongkong
Land/Region Hongkong (China)
Kontotyp Geschäftskonto
Bankleitzahl 035
Zahlungsmethode Für die Zahlung der Ware senden Sie bitte eine Zahlung per FPS/CHATS/SWIFT.
Hinweise Bitte geben Sie bei der Zahlung folgenden Vermerk/Nachricht an den Empfänger an: [Name des Käufers] [Rechnungs-/Vertragsnummer] [Produkt]
ABB SDCS-REB-1 Benutzerhandbuch
Bei Verwendung der SDCS-REB-1, aufgesteckt auf die SDCS-PIN-51, werden die Zündbefehle
so angeordnet, dass eine SDCS-PIN-41 Zündimpulse
an die sechs Thyristoren der Vorwärtsbrücke und eine weitere an die sechs
Thyristoren der Rückwärtsbrücke liefert.
Wenn die REB-1 auf die Steckverbinder X513,
X113 und X213 der SDCS-PIN-51-Platine gesteckt wird, leitet die Platine die Zündimpulse so um, dass die Impuls
transformatorplatine für die Vorwärtsbrücke an X613 und
die Impulstransformatorplatine für die Rückwärtsbrücke an
X713 angeschlossen wird.
Thyristoren in älteren Brücken sind auf dem Kühlkörper oft anders positioniert
als in den größeren Umrichtermodulen. Bei den größeren Standard-
DCS500B/DCS600-Modulen sind die Zündbefehle auf der
Impulstransformatorplatine SDCS-PIN-41 angeordnet.
Auf diese Weise werden drei Kanäle für die Vorwärtsbrücke und drei
Kanäle für die Rückwärtsbrücke genutzt. Diese Lösung hält die Gate-Zuleitungen so
kurz wie möglich.vorhanden sind.
