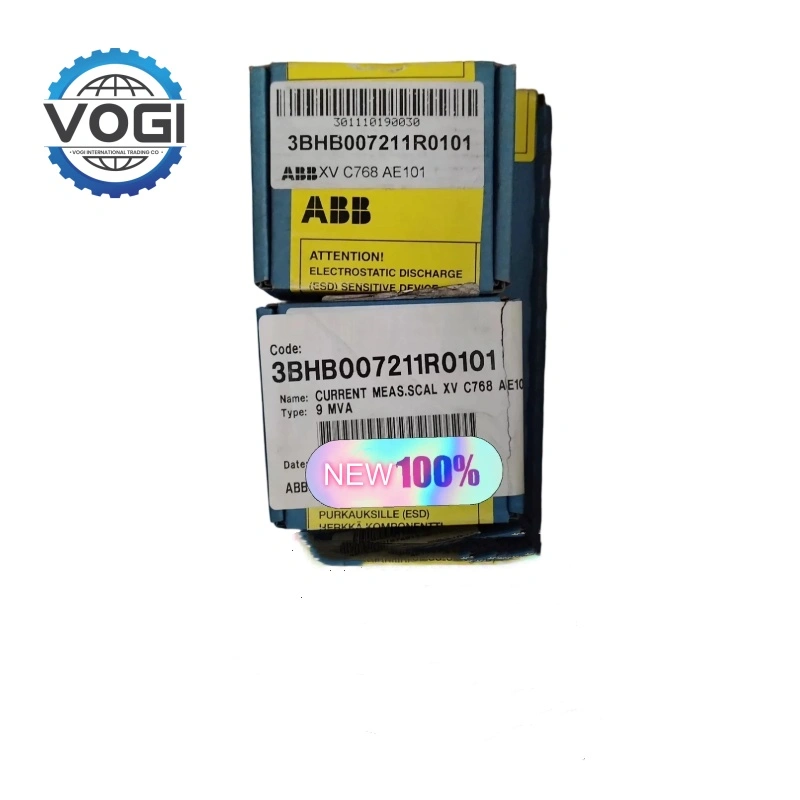

ABB XVC768AE101 3BHB007211R0101
| Marke | ABB |
| Modulnummer | XVC768AE101 |
| Bestellnummer | 3BHB007211R0101 |
| Stückpreis | 999 Dollar |
| Herkunftsland | Schweiz und Schweden |
| Gewicht | 0,5 KG |
| Zertifikat | C/O von der Handelskammer C/Q vom Hersteller |
| Garantie | 12 Monate |
| Menge des Lagerbestands | 3 |
ABB XVC768AE101 3BHB007211R0101 ist eine Current Monitor Board, die für ACS5000/ACS6000 Frequenzwandler verwendet wird.
ABB XVC768AE101 ist die zentrale Stromüberwachungs- und Schutzplatine für Hochspannungs-Frequenzwandler. Ingenieure müssen das Handbuch während des Betriebs strikt befolgen, das sich in drei Punkte zusammenfassen lässt:
Verhinderung von elektrostatischer Entladung, Ausschaltbetrieb und korrekte Verkabelung.
Netzteilabstimmung, zuverlässige Abtastung und gute Erdung.
Parameterabstimmung, Schutztests und regelmäßige Wartung.
Detaillierte technische Parameter sind unten aufgeführt:
Stromversorgung: 24V DC oder 230V AC
Stromverbrauch: Ungefähr 4W
Kommunikationsschnittstelle: RS-485 (Kommunikation mit der Hauptsteuereinheit)
Betriebstemperatur: -20°C ~ +70°C
Betriebsluftfeuchte: ≤95 % (nicht kondensierend)
Schutzart: IP20
Kompatible Systeme: ABB Hochspannungs-Frequenzwandler ACS6000/ACS5000 usw.
Kontonummer 88800006406771
Kontoname Vogi International Trading Co., Limited
(* Wenn der Kontoname den verfügbaren Platz überschreitet, fahren Sie bitte im Adressfeld fort.)
SWITF/BIC-Code WIHBHKHHXXX
Bank name OCBC Hong Kong Branch
Bankadresse 161 Queen's Road Central, Central, Hongkong
Land/Region Hong Kong (China)
Kontotyp Geschäftskonto
Bankleitzahl 035
Zahlungsart Für die Bezahlung von Waren führen Sie bitte eine FPS/CHATS/SWIFT Zahlung durch
Hinweise Bitte fügen Sie dem Empfänger die folgende Notiz/Nachricht bei, wenn Sie eine Zahlung vornehmen: [Name des Käufers] [Rechnungs-/Vertragsnummer] [Produkt]
Installation und Nutzungsschritte
Vor dem Einbau der Platine sollten Ingenieure eine umfassende Inspektion durchführen, um sicherzustellen, dass die Platine keine physischen Schäden aufweist, die Pins intakt sind und keine Oxidation oder Korrosion vorhanden ist. Überprüfen Sie, ob das Modell korrekt ist und ob es mit dem Frequenzwandler übereinstimmt.
Bereiten Sie ein antistatisches Armband oder Anti-statisches Pad vor, um sicherzustellen, dass alle Operationen antistatisch sind.
Als nächstes kommt die Installation und Verkabelung
Schalte die Hauptstromversorgung des Frequenzwandlers ab und warte 10 bis 15 Minuten, bis der Bus entladen ist (bis die Anzeigelampe erlischt).
Richte die Platinenkarte mit dem entsprechenden Steckplatz im Gehäuse aus (meist als XVC768 oder Current Monitor gekennzeichnet), drücke sie sanft hinein und verriege die Befestigungsschrauben.
Der wichtigste Schritt ist die Signalverkabelung
Verbinden Sie das sekundäre Seitensignal des Stromtransformators (CT) mit der Leistungseinheit des Frequenzwandlers (meist im Bereich 0-5A oder 0-1A).
Verbinden Sie 24V DC oder 230V AC je nach Systemanforderung, wobei Polarität und Phasenfolge streng unterschieden werden.
Verbinden Sie den RS-485-Bus mit der Hauptsteuerungsplatine und erden Sie die Schutzschicht an einem Ende.
Der Erdungsanschluss der Kartenkarte muss zuverlässig mit der Masse des Frequenzwandlerschranks verbunden sein.
Nach Abschluss der Installation ist es Zeit zum Einschalten und Debugging
Zuerst den Motor oder die Last nicht anschließen, sondern Steuerstrom liefern.
Warte, bis die Stromanzeige der Kartenkarte gleichmäßig leuchtet, ohne zu flackern oder auszugehen. Es sollte keine Alarme wie "Platinenfehler" oder "Stromrückkopplungsverlust" auf dem Frequenzwandler-Bedienfeld geben, bevor mit der Parameterüberprüfung fortgesetzt wird.
Nachdem alles als fehlerfrei bestätigt wurde, sind die Installationsschritte offiziell abgeschlossen und Sie können in die normale Nutzungsphase eintreten.
