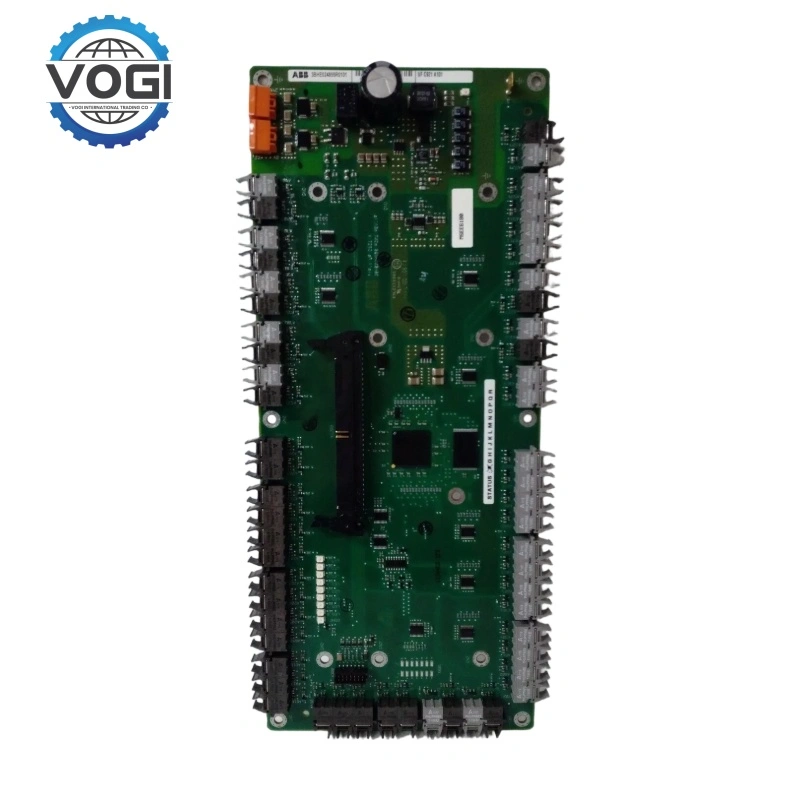

UFC921A101 kompatibel dengan konverter frekuensi tegangan menengah dan tinggi ACS1000/2000/5000/6000 dan lainnya. Papan ini berfungsi sebagai papan antarmuka kontrol utama yang menghubungkan unit kontrol dan modul daya, memungkinkan pemantauan dan pengendalian unit daya.

Fungsinya adalah sebagai berikut:

1. Pusat komunikasi master

Komunikasi Masterbus 300 berfungsi sebagai penghubung inti antara konverter frekuensi dan sistem tingkat atas, mendukung interkoneksi hingga 16 node untuk mencapai transmisi data berkecepatan tinggi dan penerbitan perintah. Kompatibilitas multi-protokol mengintegrasikan antarmuka PROFIBUS DP, Ethernet, dll. untuk membangun arsitektur kontrol yang fleksibel.

2. Interaksi dan pemrosesan sinyal

Papan ini mengumpulkan sinyal sensor lapangan (suhu, tekanan, aliran, dll.), mengeluarkan instruksi kontrol ke aktuator, dan menyelesaikan konversi dua arah antara kuantitas analog dan digital.

Pengkondisian sinyal dicapai melalui sirkuit penyaring dan pelindung internal untuk menekan interferensi elektromagnetik di lokasi industri, memastikan akurasi sinyal dan menjamin stabilitas kontrol.

3. Kolaborasi kontrol dan firmware

Papan ini dilengkapi dengan firmware khusus seri ACS yang telah diinstal sebelumnya saat meninggalkan pabrik. Tidak perlu pembakaran tambahan. Saat dinyalakan, dapat langsung mencocokkan logika kontrol konverter frekuensi, mendukung algoritme canggih seperti kontrol vektor dan kontrol torsi langsung (DTC), sehingga mencapai kontrol waktu nyata, termasuk penyesuaian kecepatan, kontrol torsi, perlindungan terhadap arus lebih/tegangan lebih/panas berlebih/tegangan kurang, dan memastikan pengoperasian motor yang aman dan efisien.

Hal penting yang perlu diperhatikan adalah pembaruan firmware dapat dilakukan. Metode pembaruan dapat melalui perangkat lunak DriveWindow atau kartu penyimpanan untuk meningkatkan firmware, memperbaiki bug, mendukung perangkat keras baru, dan meningkatkan fungsi (seperti menambahkan protokol komunikasi, mengoptimalkan algoritme kontrol).

4. Diagnosis mandiri dan pemeliharaan

Papan ini memantau statusnya sendiri secara waktu nyata. Saat terjadi kesalahan, papan ini menghasilkan kode alarm untuk membantu melokalisasi masalah dengan cepat (seperti gangguan komunikasi, kegagalan I/O, anomali firmware).

Desain yang dapat ditukar saat panas (hot-swappable) memudahkan teknisi untuk mengganti papan tanpa menghentikan sistem selama pemeliharaan, cukup dengan mengganti papan secara langsung, secara signifikan mengurangi waktu henti sistem dan meningkatkan pemanfaatan peralatan.

Poin-poin penting yang perlu diperhatikan

Firmware khusus seri ACS harus digunakan. Dilarang keras mencampurnya dengan versi firmware lain seperti firmware sistem eksitasi. Melakukannya dapat menyebabkan papan gagal untuk memulai. Selama peningkatan firmware, daya tidak boleh diputus. Disarankan untuk menggunakan UPS untuk memastikan pasokan daya. Sebelum peningkatan, parameter perlu dicadangkan untuk menghindari kehilangan data.

Semua tindakan ini harus memastikan bahwa papan telah dipasang di kabinet kontrol. Penting untuk menghindari lingkungan dengan kelembapan, debu, dan interferensi elektromagnetik yang kuat untuk memastikan pengoperasian yang stabil dalam jangka panjang.
