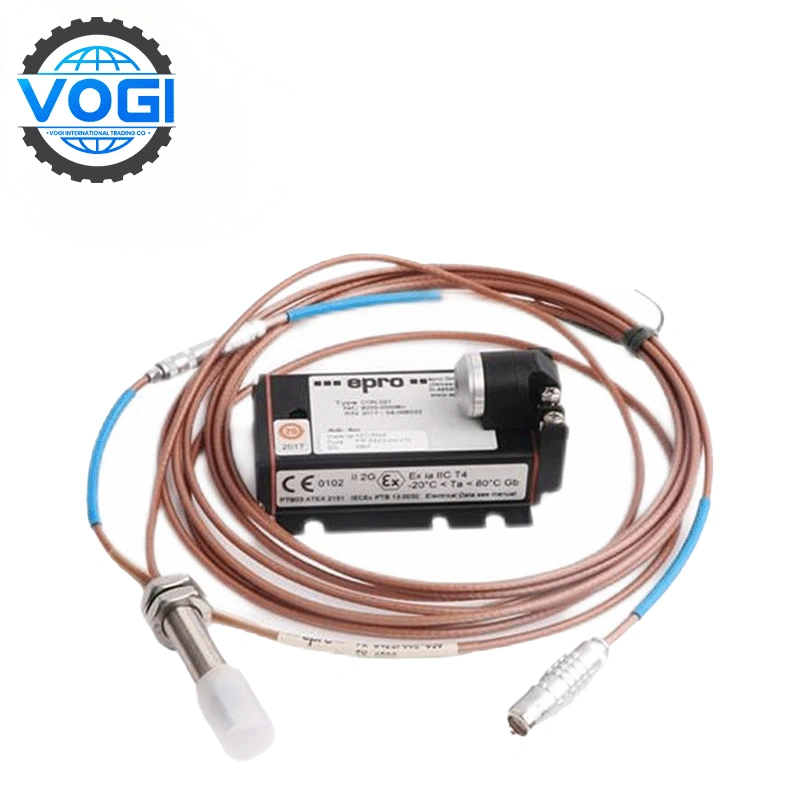

Epro PR6423/10R-111 Датчик вихревых токов 8 мм
| Бренд | Epro |
| Номер модуля | PR6423/10R-111 |
| Цена за единицу | $800 |
| Страна происхождения | Германия |
| Вес | 0,15 кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Количество на складе | 20 |
Epro PR6423/10R-111 — это бесконтактный датчик вихревых токов диаметром 8 мм. Он создает переменное магнитное поле через зонд, формируя вихретоковый эффект на поверхности металла, и точно измеряет вибрацию вала, перемещение или толщину немагнитных материалов вращающегося оборудования.
Мы также поставляем другие модели данного продукта. Они имеют одинаковые технические характеристики, функциональные возможности и область применения. Различия указаны в таблице ниже.
|
Номер модуля |
Длина резьбы |
Кабель 1 м с разъемом |
Длина кабеля |
Концевая часть кабеля |
|
PR6423/10R-111 |
Обратная резьба |
да |
5 м |
Голый провод |
|
PR6423/10R-010 |
нет |
5 м |
Разъем Lemo CON |
|
|
PR6423/10R-030 |
нет |
8 м |
Разъем Lemo CON |
|
|
PR6423/10R-131 |
да |
8 м |
Голый провод |
|
|
PR6423/13R-010 |
нет |
5 м |
Разъем Lemo CON |
|
|
PR6423/03R-000 |
нет |
4 м |
Разъем Lemo CON |
|
|
PR6423/00R-031 |
нет |
8 м |
Голый провод |
EproPR6423/10R-111 Ключевые параметры
|
Параметр |
Значение |
Условия |
|
Диаметр датчика |
8 мм |
Стандартный размер зонда |
|
Диапазон измерений |
Статика: ±1,0 мм; Динамика: 0–500 мкм |
Виброперемещение (размах) |
|
Чувствительность |
8 В/мм (±5%) |
@ 25°C, мишень: сталь 42CrMo4 |
|
Погрешность линейности (DSL) |
±0,025 мм (±1 мил) |
Рабочий диапазон 0–45°C |
|
Частотная характеристика |
10 Гц – 2 кГц |
Охватывает вращающиеся механизмы |
|
Выходной сигнал |
Аналоговый выход 4–20 мА или ±5 В |
Совместим с PLC/DCS |
|
Рабочая температура |
от -40°C до +150°C |
Кратковременно: допустимо +200°C |
|
Класс защиты |
IP66 (IEC 60529) |
Пыле-/влагозащищенный |
|
Требования к объекту измерения |
Мин. Ø вала: 25 мм; Материал: ферромагнитная сталь (например, 42CrMo4) |
Неферритные металлы снижают точность |
|
Вес |
~100 г (с кабелем 1 м) |
Корпус из нержавеющей стали |
|
Инкрементальный масштабный коэффициент |
8 В/мм (203,2 мВ/мил) |
Калибровка на заводе |
Банк получателя: CITIBANK N.A.
Адрес получателя: Champion Tower, Three Garden Road, Central, Hong Kong
Получатель: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код отделения: 391
SWIFT-код: CITIHKHX (CITIHKHXXXX * если требуется 11 символов)
Условия оплаты: T/T
Совместимые продукты с Epro PR6423/10R-111
Предварительный усилитель:CON021 или CON041, используются для обработки сигнала и согласования импеданса, выводят стандартные промышленные сигналы.
Барьер искрозащиты:Адаптация к барьеру взрывозащиты ATEX/EN 50020, используется во взрывоопасных зонах, таких как нефтехимия и угольные шахты.
Монтажные аксессуары:Бронированная защитная трубка, резьбовая втулка M10 и кабель нестандартной длины (до 10 метров)
Ключевые особенности Epro PR6423/10R-111
Высокая точность и стабильность:
Epro PR6423/10R-111 использует заводскую предварительную калибровку (по стальной мишени 42CrMo4), с долгосрочным дрейфом ≤0,3%, что обеспечивает повторяемость ±0,001 дюйма (0,025 мм) при контроле вибрации, соответствуя стандартам API 670.
Адаптация к экстремальным условиям:
Поддерживает работу в широком диапазоне температур от -40°C до +150°C, кратковременную устойчивость до +200°C, имеет степень защиты IP66, устойчив к воздействию масла, пыли и механической вибрации 5g (60 Гц), подходит для зон с высокими температурами газовых турбин или условий повышенной влажности морских платформ.
Модульная интегрированная конструкция:
Зонд и удлинительный кабель используют разъем LEMO, что обеспечивает быструю замену; совместим с резьбовым (M10×1) или фланцевым монтажом, что упрощает техническое обслуживание на месте.
