Модуль дискретного вывода Woodward 5464-654
| Бренд | Woodward |
| Номер модуля | 5464-654 |
| Цена за единицу | 2000 долларов США |
| Страна происхождения | США |
| Вес | 0,9 кг |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Количество на складе | 7 |

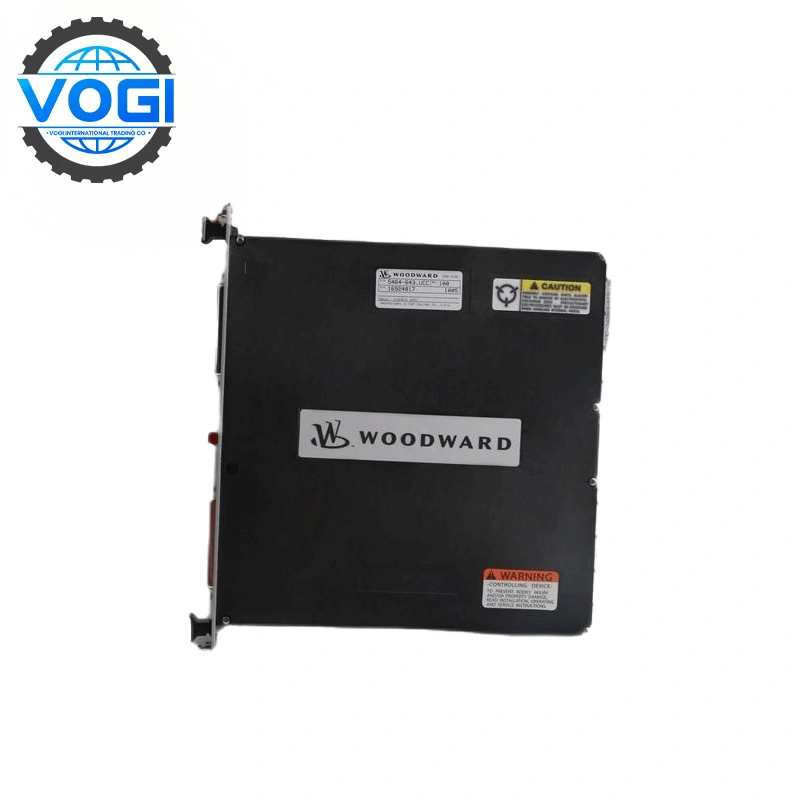

Woodward 5464-654 — это 64-канальный модуль дискретного вывода для системы MicroNet™, предназначенный для промышленных сценариев с высокой плотностью управления. Модуль использует встроенный микропроцессор для обеспечения точного управления сигналами и диагностики в реальном времени.
Woodward5464-654 Ключевые параметры
|
Параметр |
Характеристика |
|
Артикул |
Woodward 5464-654 |
|
Функция |
64-канальный модуль дискретного вывода |
|
Тип выхода |
Сухой контакт (реле типа C) / Мокрый контакт |
|
Максимальное коммутационное напряжение |
120 В перем. тока / 30 В пост. тока |
|
Максимальный коммутационный ток |
2 А на канал |
|
Напряжение изоляции |
1500 В пост. тока (канал-земля) |
|
Встроенная диагностика |
Обнаружение неисправностей по каждому каналу (светодиодные индикаторы) |
|
Рабочее напряжение |
24 В пост. тока (±10%) |
|
Потребляемая мощность |
8 Вт (типичное значение) |
|
Рабочая температура |
от -40°C до +70°C |
|
Протокол связи |
Шина VME |
|
Степень защиты |
IP66 (пыле-/влагозащита) |
|
Сертификаты |
CE, UL, RoHS |
|
Совместимость |
MicroNet Plus/Simplex, NetCon 5000B |
Банк получателя: CITIBANK N.A.
Адрес получателя: Champion Tower, Three Garden Road, Central, Hong Kong
Получатель: Vogi International Trading Co., Limited
Номер счета: 395714900
Код банка: 006 Код отделения: 391
SWIFT-код: CITIHKHX (CITIHKHXXXX * если требуется 11 символов)
Условия оплаты: T/T
Ключевые особенности Woodward 5464-654
Североамериканская парогазовая электростанция
В системе управления топливными клапанами газовой турбины GE 7FA в одном агрегате используется 12 модулей Woodward 5464-654 для управления 192 топливорегулирующими клапанами, время отклика составляет ≤10 мс, а суммарная наработка превышает 80 000 часов без отказов каналов.
Система аварийного останова (ESD) оффшорной нефтяной платформы на Ближнем Востоке
На нефтяном месторождении Сафания в Саудовской Аравии используется более 45 модулей для управления более чем 300 аварийными отсечными клапанами, защита IP66 обеспечивает устойчивость к соляному туману, а частота ложных срабатываний снижена до 0,001 раза в год.
Управление судовой энергетической системой в Европе
Интегрированный в шкаф управления главным двигателем MAN B&W, модуль Woodward 5464-654 управляет муфтой подруливающего устройства и системой смазки, сертифицирован DNV-GL, не имеет отказов контактов, вызванных вибрацией.
