I/O Paket modülünü doğrudan IS400TRLYS1B kartı üzerindeki ilgili DC-37 pin konnektörüne takın.

Tekil mod: JA1 konnektörünü kullanın.

Üç Modül Yedekliliği (TMR) modu: JR1, JS1 ve JT1 olmak üzere üç konnektörün tümü, sırasıyla üç yedekli I/O Paketine karşılık gelecek şekilde aynı anda kullanılmalıdır.

Harici kablolama: Terminal kartı üzerinde net kablolama noktaları sağlanmıştır.

Röle çıkışı: #12 AWG kabloları barındırabilen, 24 pinli iki terminale sahip bir I/O konnektör paneline bağlanır.

Güç Kaynağı:

Çıkış 1-6 için güç sağlamak üzere: JF1'e bağlanın veya JF2 üzerinden gücü zincirleme olarak iletin; veya doğrudan TB3'e bağlanın.

Özel çıkış 12 için güç sağlayın: JG1'e bağlanın

Jumper kablolarının ve modların yapılandırılması

Çıkış yapılandırması: Kart üzerinde 12 röle bulunmaktadır. Çıkış 1 ila 6, JP1 ila JP6 jumper kabloları aracılığıyla esnek bir şekilde yapılandırılabilir.

Kuru kontak çıkışı: Endüktif bir kontak olarak harici AC veya DC sinyalleri arasında geçiş yapabilir.

Elektromanyetik valf sürücüsü: Jumper kabloları takıldıktan sonra, sahadaki elektromanyetik valve güç sağlayabilir ve kart üzerindeki sigorta ve baskılama devresini kullanarak sistemi koruyabilir.

Çalışma modu: Tekil ve üç modlu yedeklilik (TMR) olmak üzere iki çalışma modunu destekler. Yüksek güvenilirlikli güvenlik sistemleri oluşturmak için temel bir bileşendir.

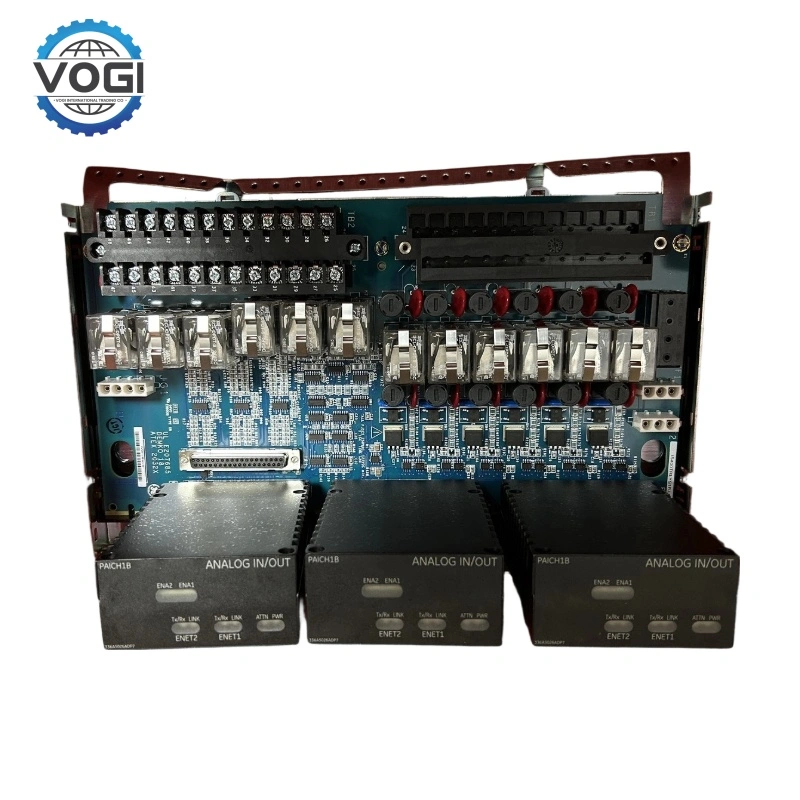

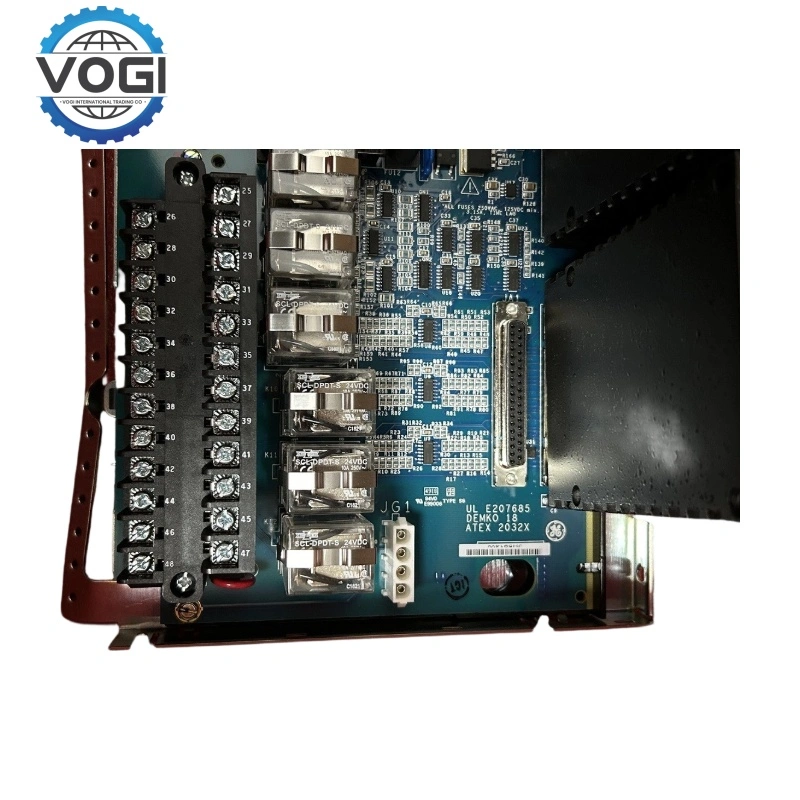

Terminal Kartı (IS400TRLYS1B): Saha cihazları (solenoid valfler, pompalar, alarmlar gibi) ile kontrol sistemi arasındaki fiziksel arayüz görevi görür. I/O Paketinden gelen düşük voltajlı kontrol sinyallerini alır, üzerindeki röleleri elektriksel izolasyon ve güç amplifikasyonu için kullanır ve harici yükleri sürer. Temel olarak kablolama ve sinyal dönüşümünden sorumludur.

I/O Paket Modülü: Sistemin zekâ merkezidir; kontrol mantığını ve iletişimi yürütmekten sorumludur. Saha cihazlarına doğrudan bağlanmaz; bunun yerine, terminal kartı üzerindeki konnektörler aracılığıyla doğrudan terminal kartına takılır ve sıkı bir şekilde entegre bir fiziksel ve elektriksel bütün oluşturur.

Etkileşim süreci:

Kontrol sisteminin talimatları önce I/O Paket modülü tarafından alınır ve işlenir.

I/O Paket modülü, talimatları alt arayüzü aracılığıyla takılı olan IS400TRLYS1B terminal kartına iletir.

Terminal kartındaki röleler, talimatlara göre anahtarlama işlemlerini gerçekleştirir, böylece terminallerine bağlı harici cihazların güç kaynağını bağlar veya keser ve sahadaki ekipmanın kontrolünü sağlar.
