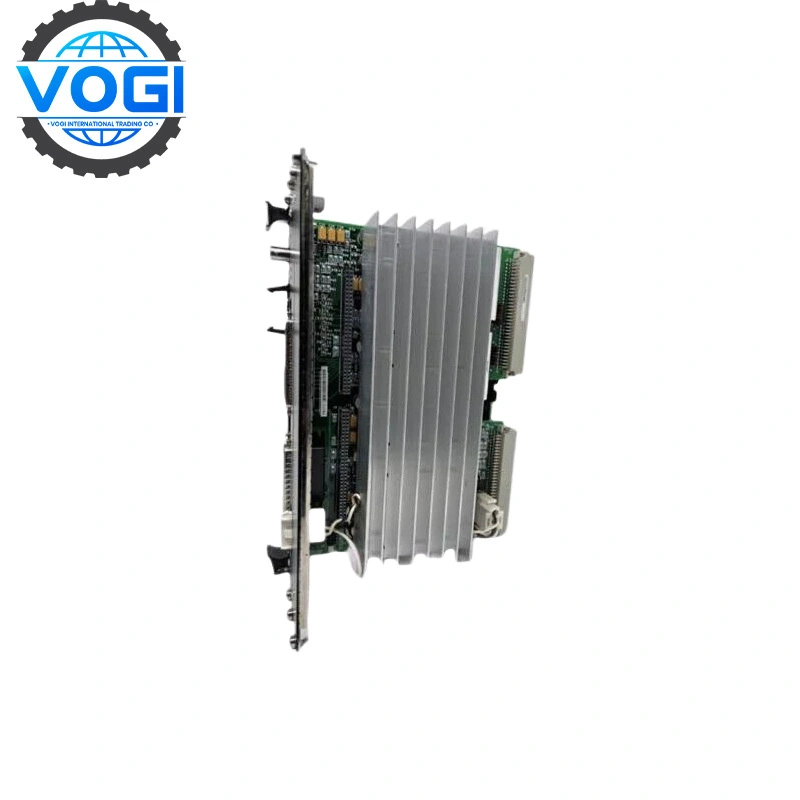

الملامح الرئيسية لـ GE IS215VPROH2B
توفر حماية طارئة مستقلة ضد تجاوز السرعة والإيقاف منفصلة عن منطق التحكم الرئيسي
بنية VPRO الثلاثية التكرار تحافظ على السلامة حتى أثناء استبدال اللوحة
أجهزة استشعار سرعة مدمجة واستشعار تناظري/حراري للحماية من تجاوز السرعة وارتفاع درجة حرارة العادم
منافذ اتصال Ethernet و D-shell على اللوحة الأمامية تتيح التشخيص وتكوين النظام
تنظيم الطاقة الذاتي على متن اللوحة يولّد الجهد المطلوب 5 فولت و 28 فولت للمرحلات الداخلية
التركيب:
قم بإيقاف تشغيل حامل Mark VI VME قبل التعامل مع الوحدة.
قم بمحاذاة لوحة VPRO بعناية مع موصلات الناقل الخلفي VME.
أدخل اللوحة بالكامل وثبتها باستخدام البراغي المثبتة على طرفي اللوحة.
أعد تشغيل الطاقة وتحقق من مؤشرات LED على اللوحة الأمامية للوحدة للتأكد من التشغيل السليم.
التشغيل:
توفر وحدة VPRO حماية طارئة ضد تجاوز السرعة باستخدام ثلاث لوحات متكاملة. كما تتعامل مع فحوصات المزامنة الاحتياطية وتتفاعل مع ستة ملفات لولبية للإيقاف. تسمح ثلاثة مدخلات تناظرية وتسعة مدخلات حرارية بمراقبة دقيقة لدرجات حرارة عادم التوربين.
حالات تعاون نموذجية
أوروبا – مشغلات سلامة توربينات الغاز
تُثبت في وحدات VPRO لتوفير الحماية من تجاوز السرعة في توربينات توليد الطاقة؛ التكرار الثلاثي يضمن استجابة طارئة دون انقطاع.
أمريكا الشمالية – محطات الطاقة الصناعية
تُستخدم لفحص المزامنة الاحتياطية والحماية من ارتفاع درجة حرارة العادم المرتبطة بلوحات طرفية TREG والمنطق المركزي.
الشرق الأوسط – حوامل التحكم للمنصات البحرية
تُنشر داخل حوامل حماية منفصلة لضمان إيقاف آمن للتوربينات أثناء العمليات في البيئات البحرية.
