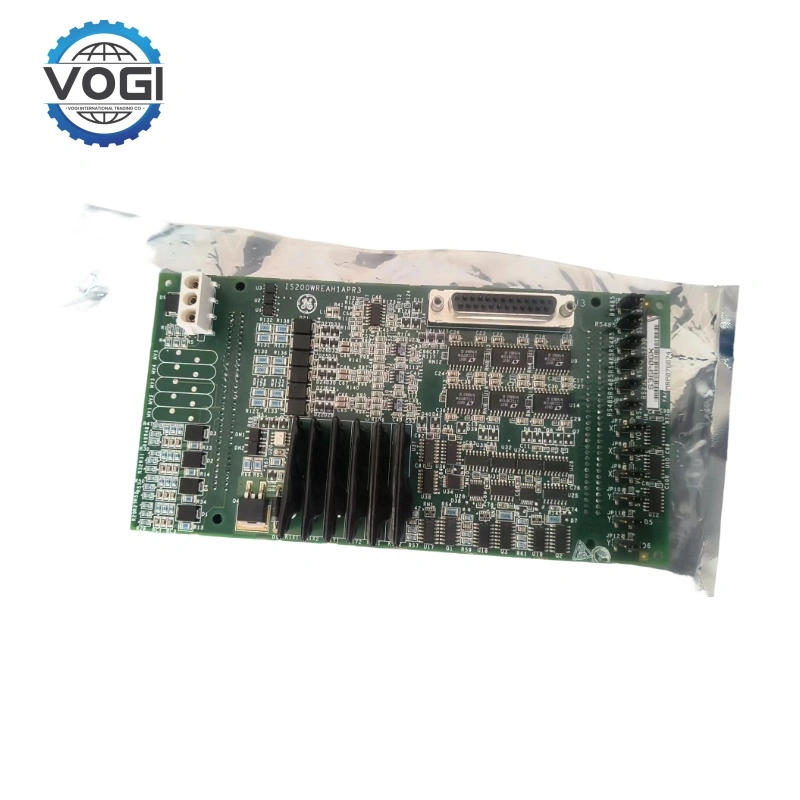

GE IS200WREAH1A IS200WREAH1APR3
| Marca | GE |
| Modulnummer | IS200WREAH1A |
| Stückpreis | $2999 |
| Ursprungsland | USA |
| Gewicht | 0,5 kg |
| Zertifikat | Ursprungszeugnis der Handelskammer Herstellerkonformitätserklärung |
| Garantie | 12 Monate |
| Lagerbestand | 1 |
GE IS200WREAH1A ist die AERO TRIP TB DBRD, die in IS210TREAS1A installiert und mit IS200TREAH1A kombiniert wird und für IS220PPRAH1A verwendet wird.
Die IS210TREAS1A ist selbst die Notauslöseplatine der Gasturbine. Die IS200WREAH1A wird oben aufgesteckt und bietet 4 zusätzliche 24V DC Trockenkontakt-Auslöseeingänge, was eine sehr wichtige Bedingungs- und Auslösesignal-Anzeige darstellt.
Diese Karte wird verwendet, um externe Sicherheitsverriegelungen und Abschaltsignale anzuschließen, die Sicherheitsschutzlogik der Hauptkarte zu erweitern und an der Auslöseausgangs-Abstimmung des Triple Modular Redundancy (TMR) Systems teilzunehmen.
Während des Betriebs müssen die 3 Festkörperausgänge der Hauptkarte (TREAS1A) mit der WREAH1A kombiniert werden und einen gültigen 24V DC Pegel erhalten, um Systemauslösungen auszuführen. Sie verfügt über einen DB-Steckverbinder und eine unabhängige Relaisschaltung, um eine elektrische Trennung zwischen externen Signalen und dem Hauptsteuerungssystem zu erreichen. Sie bietet außerdem eine zusätzliche JH1-Schnittstelle, um die Speisespannung für externe Kontakte bereitzustellen und die Spannung des Auslösekreises zu überwachen.
Sie unterstützt die Erkennung der Auslöse-Serienspannung von 24–125V DC und überwacht den Status des Sicherheitskreises.
Sie lässt sich einfach in drei Hauptfunktionen zusammenfassen:
Erweiterung der zusätzlichen Auslöseeingänge
TMR-Abstimmungsschleifenantrieb
Signalsschnittstelle und elektrische Trennung
Kontonummer 88800006406771
Kontoinhaber Vogi International Trading Co., Limited
(* Falls der Kontoname nicht in das vorgesehene Feld passt, bitte im Adressfeld fortfahren.)
SWIFT/BIC-Code WIHBHKHHXXX
Bankname OCBC Hong Kong Branch
Bankadresse 161 Queen's Road Central, Central, Hongkong
Land/Region Hongkong (China)
Kontotyp Geschäftskonto
Bankleitzahl 035
Zahlungsmethode Für die Zahlung der Ware senden Sie bitte eine Zahlung per FPS/CHATS/SWIFT.
Hinweise Bitte geben Sie bei der Zahlung folgenden Vermerk/Nachricht an den Empfänger an: [Name des Käufers] [Rechnungs-/Vertragsnummer] [Produkt]
Auswirkungen der alleinigen Verwendung (ohne Karte / ohne Installation) auf die IS210TREAS1A
IS210TREAS1A und IS200WREAH1A sind eine integrierte Einheit. Wenn die IS200WREAH1A nicht installiert ist, verliert das System 4 zusätzliche Auslöseeingänge, kann keine externen Verriegelungen anschließen und kein Abschaltsignal empfangen. Die Schutzfunktion wird geschwächt.
Außerdem ist der TMR-Auslösekreis unvollständig.
In diesem Fall erkennt das Mark VIe das Fehlen der Unterkarte und das System meldet einen Hardwarefehler (z. B. WREA Missing) und fährt herunter oder verhindert den Start.
Es kann jedoch auch eine andere Situation auftreten, nämlich dass der Regler in den meisten Konfigurationen den Start des Geräts verhindert / das Herunterfahren erzwingt. Obwohl die IS200WREAH1A so wichtig ist, beeinträchtigt sie dennoch nicht die Grundfunktionen der Hauptkarte. Dies gilt jedoch nur für begrenzte Szenarien.
Wenn das Programm den WREAH1A-Kanal nicht konfiguriert und Redundanz zulässt, behält die Hauptkarte die grundlegende Funktion mit 6 Eingängen und 3 Ausgängen für die Auslösung. In industriellen Anlagen ist ein Betrieb ohne Karte jedoch nahezu unmöglich, da strenge Anforderungen an Sicherheitskonformität und Schutzintegrität bestehen. Daher werden Ingenieure keine Risiken eingehen. Andernfalls können sehr schwerwiegende Folgen auftreten, die den Benutzern große Verluste bescheren. Dies ist ein Ergebnis, das niemand sehen möchte.
Noch einmal: IS200WREAH1A = IS210TREAS1A ist die obligatorische Sicherheitserweiterungs-Unterkarte. Beide können nicht getrennt verwendet werden.
