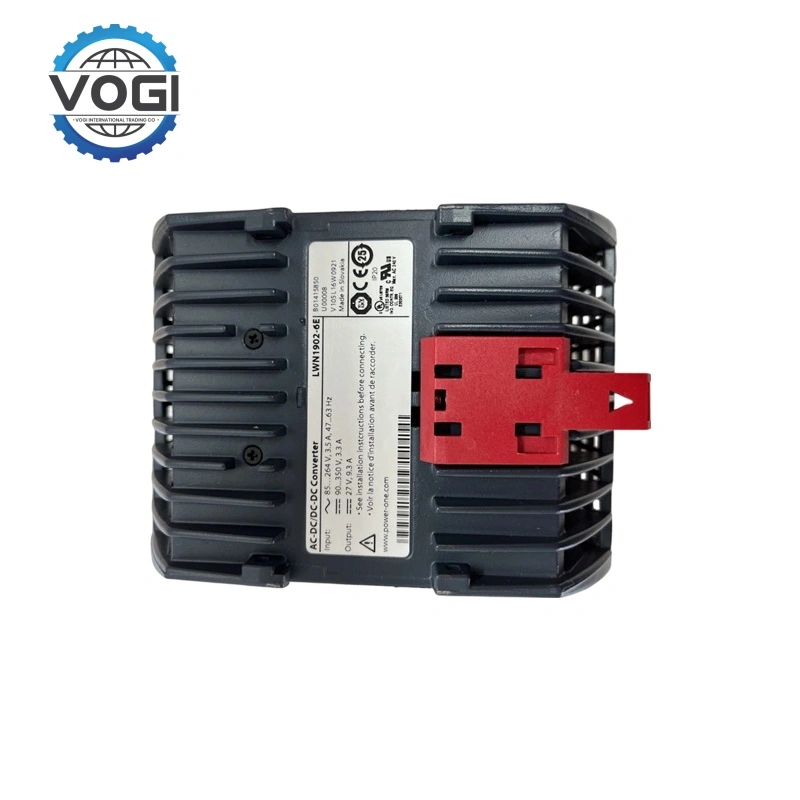

ABB LWN1902-6E 3BHL000986P7001
| Клеймо | АБВ |
| Номер модуля | LWN1902-6E |
| Номер заказа | 3BHL000986P7001 |
| Цена за единицу | $1999 |
| Страна происхождения | Швейцария и Швеция |
| Вес | 2,5 КГ |
| Сертификат | C/O от Торгово-промышленной палаты C/Q от производителя |
| Гарантия | 12 месяцев |
| Кол-во запасов | 3 |
ABB LWN1902-6E 3BHL000986P7001 — это управляющий и вспомогательный силовой модуль. Он отвечает за обеспечение стабильного и изолированного низковольтного питания постоянного тока для системы управления, дисковой платы, датчиков и коммуникационных цепей, а также участвует в последовательности включения питания, блокировке неисправностей и мониторинге состояния.
LWN1902-6E 3BHL000986P7001 Принцип работы силового модуля
EMI-фильтр на переднем конце подавляет помехи в сети и защищает внутреннюю схему.
Входная переменная энергия выпрямляется с помощью полностью мостового выпрямителя и фильтруется с помощью электролитического конденсатора большой ёмкости для генерации высоковольтной шины постоянного тока (примерно 540 В постоянного тока).
Высокочастотное преобразование постоянного тока в постоянное ток достигается с помощью топологии переключения высокочастотных ШИМ для разрезания высоковольтного постоянного тока на высокочастотные переменные импульсы. Эти высокочастотные импульсы затем проходят через высокочастотный изолирующий трансформатор для достижения электрической изоляции между цепями высокого и низкого напряжения (выдерживает напряжение ≥4 кВ), обеспечивая безопасность.
Вторичный многообмоточный выход встроенного трансформатора проходит быструю диодную ректификацию и LC-фильтрацию для генерации нескольких независимых источников питания постоянного тока, что приводит к трём различным конфигурациям постоянного тока:
+24V постоянного тока: основное питание управления (питание процессора, ввода-вывода, реле и связи)
±15V постоянного тока: аналоговые сигналы, датчики и питание приводных цепей
+5V постоянного тока: цифровые схемы и блок питания FPGA/DSP.
Каждый выход оснащён замкнутой системой своевременной обратной связи (оптокуплер-изолированная обратная связь) для обеспечения точности напряжения ≤±1%.
Встроенная защита от перенапряжения, перенапряжения, короткого замыкания и перегрева обеспечивает быстрое отключение и защиту от выхода в случае неисправностей. Наконец, для подключения к цепи безопасности системы предоставляется нормальный/неисправный сухой контактный сигнал.
Номер счета 88800006406771
Имя счета Vogi International Trading Co., Limited
(* Если имя учетной записи превышает доступное место, пожалуйста, перейдите в поле адреса.)
Код SWITF/BIC WIHBHKHXXX
Название банка: OCBC Hong Kong Branch
Адрес банка: 161 Queen's Road Central, Центральный, Гонконг
Страна/регион Гонконг (Китай)
Тип счета Бизнес-счет
Код банка 035
Способ оплаты Для оплаты товара, пожалуйста, совершите платеж FPS/CHATS/SWIFT
Примечания Пожалуйста, включите следующую памятку/сообщение получателю при совершении платежа: [Имя покупателя] [Номер счета/контракта] [Продукт]
Шаги процедуры работы системы
В первой части был введён рабочий принцип силового модуля 3BHL000986P7001. В следующем разделе описывается общий процесс работы и работы системы ACS6000:
Вспомогательный источник питания включается, вспомогательный выключатель замкнут, запускается LWN1902-6E, и каждая группа управляющих напряжений выходит. Система управления (DSP/FPGA), CDP-панель и коммуникационный модуль инициализированы.
Затем система проходит самотестирование (предзарядка и самотест).
После прохождения самотеста система управления позволяет закрыть входящий автоматический выключатель среднего напряжения (VCB).
Далее он получает команды скорости или крутящего момента от DCS/PLC.
Измеряются ток мотора, напряжение, энкодер скорости и температура. Связь потока статора и электромагнитный крутящий момент рассчитываются в реальном времени с помощью алгоритма DTC (управление ядром).
Во время замедления двигателя/генерации энергии энергия возвращается в сеть через инвертор → шину постоянного тока → активный выпрямитель ARU (энергосберегающий).
Во время обычного отключения процесс выглядит следующим образом: получается команда отключения, и команда скорости/крутящего момента снижается до 0.
Система управления постепенно снижает выходную частоту и напряжение, обеспечивая плавное замедление двигателя.
Когда скорость достигает 0, импульс триггера IGCT блокируется, и инвертор прекращает выход.
Основной автоматический выключатель (VCB) отключается после задержки, и шина постоянного тока разряжается.
В конце концов вспомогательный блок питания отключается, и LWN1902-6E перестаёт работать.
В случае неисправности профессиональный инженер оперативно выполнит инструкции ниже:
При обнаружении неисправности (переток тока, перенапряжение, недостаточное напряжение, перегрев, отключение питания, прерывание связи),
Немедленно заблокируйте импульс → отключите основную цепь → сработайте тревогу.
Наконец, код неисправности будет отображаться на панели CDP для удобства диагностики и устранения.
