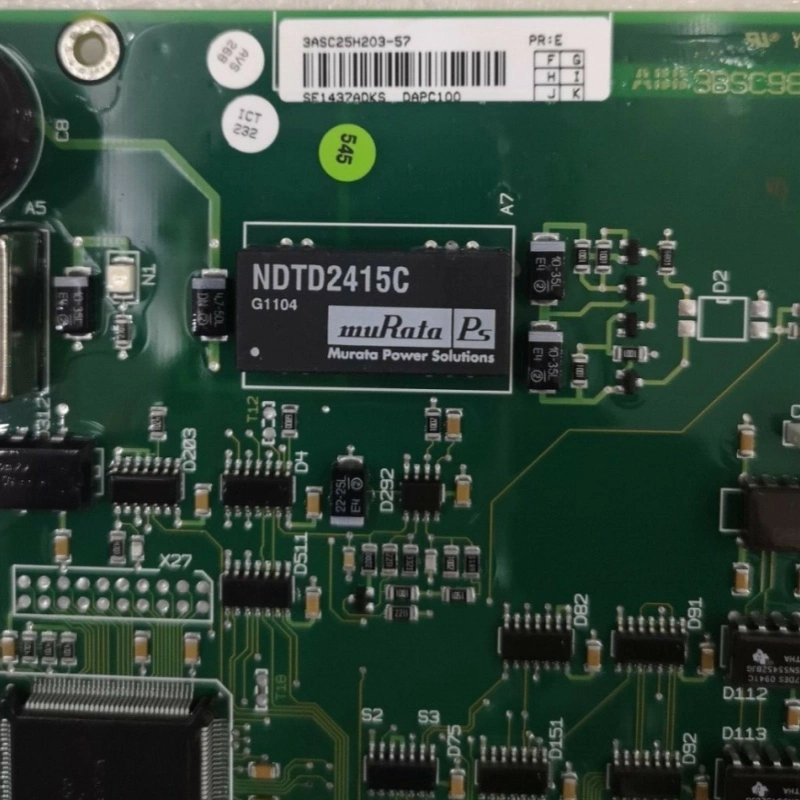

ABB DAPC100 3ASC25H203
| Marka | ABB |
| Model Numarası | DAPC100 |
| Sipariş Numarası | 3ASC25H203 |
| Birim Fiyat | 1200$ |
| Menşe Ülkesi | İsviçre ve İsveç |
| Ağırlık | 0.5KG |
| Sertifika | Ticaret Odası Menşe Şahadetnamesi Üretici Uygunluk Belgesi |
| Garanti | 12 Ay |
| Stok Adedi | 5 |
ABB DAPC 100 3ASC25H203, kontrol kartıdır; özellikle DARA 1000 / 1000+AO / 1010 / 1010+AO gibi sürücü sistemlerini, ASTAT kartlarını, kontrol ünitelerini ve güç kaynaklarını kontrol etmek için tasarlanmıştır.
|
Parametre |
Özellik |
|
Analog Giriş |
Her biri birden fazla sinyal tipini işleyebilen 2 analog giriş kanalına sahiptir: 0-10V, 0-20mA, 4-20mA veya 1-5V. |
|
A/D Dönüşümü |
Yüksek hassasiyetli ve düşük gürültülü sinyal dönüşümü sağlamak için 16 bitlik bir A/D dönüştürücü kullanır. |
|
Programlanabilirlik |
Uygulama esnekliği sağlayan, kullanıcı tanımlı programlama işlevlerini destekler. |
|
Durum Göstergesi |
Kontrolör üzerinde, güç durumunu, arızaları, çalışma modunu (birincil/yedek) ve kontrol ağı durumunu göstermek için çok renkli LED göstergelerle donatılmıştır. |
Hesap Numarası 88800006406771
Hesap Adı Vogi International Trading Co., Limited
(* Hesap adı mevcut alanı aşarsa, lütfen adres alanında devam edin.)
SWIFT/BIC Kodu WIHBHKHHXXX
Banka adı OCBC Hong Kong Şubesi
Banka adresi 161 Queen's Road Central, Central, Hong Kong
Ülke/Bölge Hong Kong (Çin)
Hesap türü Ticari Hesap
Banka kodu 035
Ödeme yöntemi Ürün ödemeleri için lütfen FPS/CHATS/SWIFT ile ödeme yapınız
Notlar Ödeme yaparken lütfen alıcıya aşağıdaki dekontu/ mesajı ekleyin: [Alıcı Adı] [Fatura/Sözleşme Numarası] [Ürün]
DAPC100'ün kontrol sistemindeki rolü
Kontrol kartı, DAPC 100 mikro denetleyici birimi etrafında yapılandırılmıştır.
Başlıca verileri şunlardır:
- Veri yolu boyutu 16 bit
- Adres yolu boyutu 18 bit
- Saat frekansı 16,384 MHz
- Kesme seviyeleri 7
- İzleme denetimi 2 seviye
- Zaman aşımı denetimi 50 μs
- Aralık saati Programlanabilir
- Kart üzeri EPROM 512 Kbyte
- Kart üzeri RAM 64 Kbyte • MCU Dahili RAM 2 Kbyte
- Hata ayıklama arayüzü (BDM) 1
- Tristör köprüsü arayüzü 2
- Güç Kaynağı Monitörü
Sistem arayüz birimleri, yani Process I/O ve Cabin I/O, ortak bir I/O iletişim kontrol kartı ve birime özel sonlandırma kartı kullanılarak tasarlanmıştır. DSP donanımlı Rotor gözlemci kartı DATX 130, motorun veya motorların sekman halkalarından hız ve durum bilgisini alır. DSP donanımlı Tork gözlemci kartı DATX 132, motor(lar)ın şaft torkunu değerlendirir. Yukarıda bahsedilen kartlar en yeni nesil elektroniği içerir ve bu nedenle farklı potansiyeller arasında kısa kaçak mesafelerine sahiptir. Bu nedenle kartlar, ağır sanayinin tozlu koşullarına uyum sağlamak için kaplama ile özel olarak uyarlanmıştır. Metal endüstrisinde olduğu gibi tozun iletken olmasına izin verilir. Modüller içinde ve daha uzun mesafelerde birimler arasındaki tüm bilgi kanalları fibere dayalıdır. HCS teknolojisi ile bir vinç üzerinde mesafeler açısından pratik bir sınırlama yoktur; Bölüm 2'deki Kablolama talimatına bakın. Sistem I/O kartı, havalandırmalı tristör modülünün içine monte edilir. Kart, potansiyeller arasında makul mesafelerle tasarlanmıştır ve toz girişine dayanacak şekilde yüzeyi kaplanmıştır. Bu kart, darbe transformatörleri aracılığıyla kontrol sistemini güç devresine bağlar. ASTAT'ın tüm parçaları, kurulum sıcaklığının sürekli olarak +70 °C'nin üzerine çıkmasına izin verilecek şekilde seçilir, tasarlanır veya yüklenir. ASTAT, takometre veya darbe kodlayıcı olmadan tek sürücüden vincin otomasyonu için eksiksiz bir sisteme kadar tüm seçenekleri içeren modüler bir sistemdir.
